申请日2013.04.02
公开(公告)日2013.07.24
IPC分类号C02F1/44; C02F9/02
摘要
本发明涉及一种石灰石和石膏的湿法脱硫废水处理装置，其特征在于它包括沉降系统、超滤系统、反渗透系统、清洗装置(23)和冲洗装置(24)，所述沉降系统包括废水沉淀箱(1)、抽水泵(19)和过滤器(20)，所述超滤系统包括管式超滤膜装置(2)、超滤循环泵(3)、压力计(21)、流量计(22)和超滤循环桶(4)，所述反渗透系统包括一级反渗透系统和二级反渗透系统。本发明通过管式超滤膜去除废水中的颗粒物、大分子物质等，通过反渗透膜去除废水中的重金属离子、氟氯离子，能对强腐蚀性、高浓度重金属离子等废水进行有效地的脱硫回收处理，设备不仅占地面积小，而且运行及维护成本低。
权利要求书
1.一种石灰石和石膏的湿法脱硫废水处理装置，其特征在于它包括沉降系统、超滤系统、反渗透系统、清洗装置(23)和冲洗装置(24)，所述沉降系统包括废水沉淀箱(1)、抽水泵(19)和过滤器(20)，所述超滤系统包括管式超滤膜装置(2)、超滤循环泵(3)、压力计(21)、流量计(22)和超滤循环桶(4)，所述反渗透系统包括一级反渗透入水桶(7)、二级反渗透入水桶(9)、一级反渗透供料泵(11)、一级反渗透入水泵(12)、一级反渗透保安过滤器(15)、二级反渗透供料泵(13)、二级反渗透入水泵(14)、二级反渗透保安过滤器(16)、一级反渗透膜装置(17)、二级反渗透膜装置(18)、出水桶(8)和浓缩液桶(10);

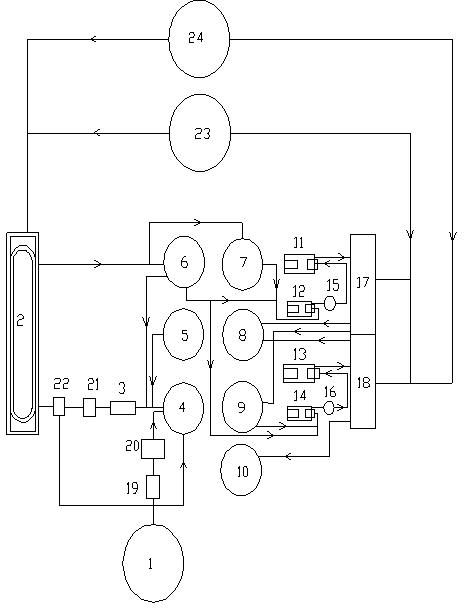

所述废水沉淀箱(1)的出口与超滤循环桶(4)的入口相连，在所述废水沉淀箱(1)和超滤循环桶(4)之间的管路上设置有抽水泵(19)和过滤器(20)，所述超滤循环桶(4)的出口与超滤循环泵(3)的入口相连，所述超滤循环泵(3)的出口与管式超滤膜装置(2)的入口相连，在所述超滤循环泵(3)的出口与管式超滤膜装置(2)之间的管路上设置有压力计(21)和流量计(22)，所述流量计(22)的回流口与超滤循环桶(4)相连，所述管式超滤膜装置(2)的出口分别与清洗桶(6)和一级反渗透入水桶(7)的入口相连，在所述超滤循环桶(4)的出口与超滤循环泵(3)的入口之间设置有冲洗桶(5)，所述清洗桶(6)的出口分别与一级反渗透入水泵(12)和二级反渗透入水泵(14)的入口相连，所述一级反渗透入水桶(7)的出口与一级反渗透入水泵(12)的入口相连，所述一级反渗透入水泵(12)和二级反渗透入水泵(14)的出口分别与一级反渗透保安过滤器(15)和二级反渗透保安过滤器(16)的入口相连，所述一级反渗透保安过滤器(15)和二级反渗透保安过滤器(16)的出口分别与一级反渗透供料泵(11)和二级反渗透供料泵(13)的入口相连，所述一级反渗透供料泵(11)和二级反渗透供料泵(13)的出口分别与一级反渗透膜装置(17)和二级反渗透膜装置(18)的入口相连，所述一级反渗透膜装置(17)的出口与出水桶(8)和二级反渗透入水桶(9)相连，所述二级反渗透膜装置(18)的出口分别与出水桶(8)和浓缩液桶(10)相连，所述二级反渗透入水桶(9)的出口与二级反渗透入水泵(14)的入口相连。
2.根据权利要求1所述的石灰石和石膏的湿法脱硫废水处理装置，其特征在于它还包括清洗装置(23)和冲洗装置(24)，所述清洗装置(23)和冲洗装置(24)分别与管式超滤膜装置(2)、一级反渗透膜装置(17)和二级反渗透膜装置(18)相连。
说明书
石灰石和石膏的湿法脱硫废水处理装置
技术领域
本发明涉及一种石灰石和石膏的湿法脱硫废水处理装置，主要用于强腐蚀、高浓度重金属石灰石-石膏脱硫废水处理。属于废水处理技术领域。
背景技术
近年来，随着钢铁行业大规模的建设，烧结，球团生产过程中产生的SO2占钢铁企业生产系统的60%以上，控制烧结、球团生产过程中SO2的排放成为钢铁企业的控制重点。
湿法石灰石-石膏脱硫技术作为成熟稳定的脱硫技术在火电厂得到普遍的应用同时也受到钢铁企业的青睐，成为节能减排重点推广的技术之一。目前为止，很多大型钢厂如宝钢、梅钢、鞍钢、南钢、重钢等都成功配置了湿法石灰石石膏烧结脱硫装置。为了防止氯离子的富集对脱硫设备的腐蚀，湿法脱硫过程中不可避免必须产生少量的废水，该类废水高氯高盐，富集重金属，不适宜排放至钢厂废水管网集中处理，更不适合进入城市废水处理系统集中处理，外运集中处理投资成本大，因此脱硫系统中配套合适的废水处理装置势在必行。
目前脱硫废水应用最广泛的的方法是传统加药法，这种方法工艺复杂，设备占地面积大，运行及维护成本都较高，最关键的是该工艺对离子的节流率不高，出水只能排放不能回脱硫系统重新利用。
随着国内膜生产技术的成熟，双膜技术在国内众多领域得到应用，已成功用于皮革废水、乳化油废水处理中，膜技术已成为废水回用研究和运用的热点之一。
发明内容
本发明的目的在于克服上述不足，提供一种石灰石和石膏的湿法脱硫废水处理装置，设备结构紧凑，占地面积小，可有效降低运行及维护成本，同时能进行回脱硫再利用。
本发明的目的是这样实现的：一种石灰石和石膏的湿法脱硫废水处理装置，它包括沉降系统、超滤系统、反渗透系统、清洗装置和冲洗装置，所述沉降系统包括废水沉淀箱、抽水泵和过滤器，所述超滤系统包括管式超滤膜装置、超滤循环泵、压力计、流量计和超滤循环桶，所述反渗透系统包括一级反渗透入水桶、二级反渗透入水桶、一级反渗透供料泵、一级反渗透入水泵、一级反渗透保安过滤器、二级反渗透供料泵、二级反渗透入水泵、二级反渗透保安过滤器、一级反渗透膜装置、二级反渗透膜装置、出水桶和浓缩液桶;
所述废水沉淀箱的出口与超滤循环桶的入口相连，在所述废水沉淀箱和超滤循环桶之间的管路上设置有抽水泵和过滤器，所述超滤循环桶的出口与超滤循环泵的入口相连，所述超滤循环泵的出口与管式超滤膜装置的入口相连，在所述超滤循环泵的出口与管式超滤膜装置之间的管路上设置有压力计和流量计，所述流量计的回流口与超滤循环桶相连，所述管式超滤膜装置的出口分别与清洗桶和一级反渗透入水桶的入口相连，在所述超滤循环桶的出口与超滤循环泵的入口之间设置有冲洗桶，所述清洗桶的出口分别与一级反渗透入水泵和二级反渗透入水泵的入口相连，所述一级反渗透入水桶的出口与一级反渗透入水泵的入口相连，所述一级反渗透入水泵和二级反渗透入水泵的出口分别与一级反渗透保安过滤器和二级反渗透保安过滤器的入口相连，所述一级反渗透保安过滤器和二级反渗透保安过滤器的出口分别与一级反渗透供料泵和二级反渗透供料泵的入口相连，所述一级反渗透供料泵和二级反渗透供料泵的出口分别与一级反渗透膜装置和二级反渗透膜装置的入口相连，所述一级反渗透膜装置的出口与出水桶和二级反渗透入水桶相连，所述二级反渗透膜装置的出口分别与出水桶和浓缩液桶相连，所述二级反渗透入水桶的出口与二级反渗透入水泵的入口相连。
它还包括清洗装置和冲洗装置，所述清洗装置和冲洗装置分别与管式超滤膜装置、一级反渗透膜装置和二级反渗透膜装置相连。
与现有技术相比，本发明的有益效果是：
本发明运用管式超滤和反渗透两种技术，并结合先进的金属防腐技术、特种低流量高扬程泵生产技术、颗粒沉降原理，通过管式超滤膜去除废水中的颗粒物、大分子物质等，通过反渗透膜去除废水中的重金属离子、氟氯离子，能对强腐蚀性、高浓度重金属离子等废水进行有效地的脱硫回收处理，设备不仅占地面积小，而且运行及维护成本低。
