申请日2013.04.03
公开(公告)日2014.10.15
IPC分类号C02F1/461; C02F103/30; C02F9/06
摘要

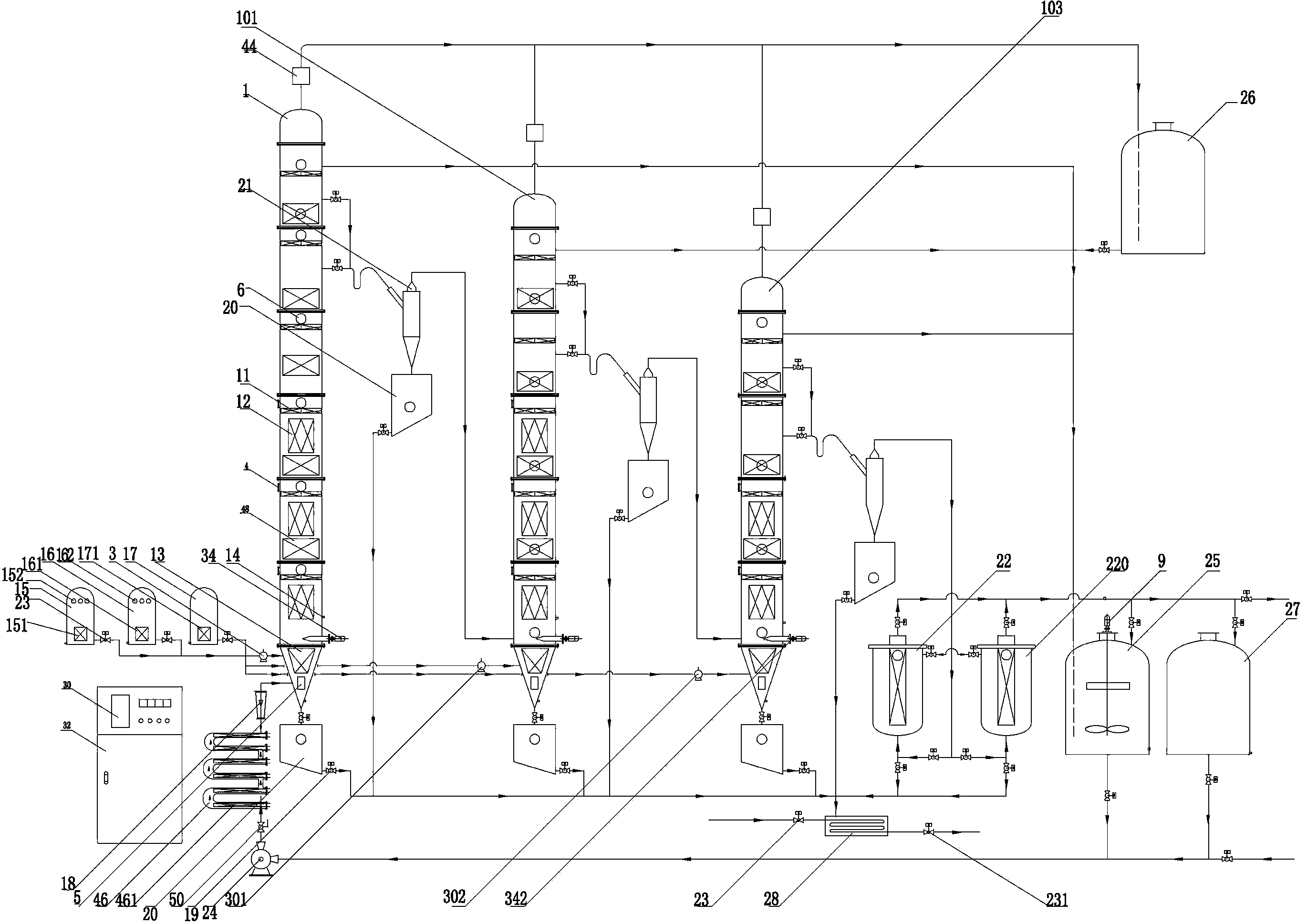

本发明公开了一种螺旋液多级层环保智能印染水处理装置，包括一个电解净化塔或者两个以上电解净化塔串联构成的电解净化塔组，电解氧化塔或电解净化塔组的底部进口通过管道连接有电解槽，并且在该管道上设置有阀门和流量计，该或电解净化塔组的进口还通过管道连接有氧化物发生装置，电解净化塔或电解净化塔组的顶部连接有螺旋液流分离器，该螺旋液流分离器的底部与污物管和污物干燥箱相连接，该螺旋液流分离器的顶部连通有过滤器。本发明在整个反应过程中无二次污染且杀菌彻底，不受环境条件限制，能十分有效地电解净化处理各种污水，使用方便灵活，可单独使用实现污水的达标排放，也可与其它水处理单元技术组合，实现污水的循环利用及其零排放。
权利要求书
1.一种螺旋液多级层环保智能印染水处理装置，其特征在于，包括一个电解净化塔或者两个以上电解净化塔串联构成的电解净化塔组，电解氧化塔或电解净化塔组的底部进口通过管道连接有电解槽，并且在该管道上设置有阀门和流量计，该或电解净化塔组的进口还通过管道连接有氧化物发生装置，电解净化塔或电解净化塔组的顶部连接有螺旋液流分离器，该螺旋液流分离器的底部与污物管和污物干燥箱相连接，该螺旋液流分离器的顶部连通有过滤器。
2.如权利要求1所述的螺旋液多级层环保智能印染水处理装置，其特征在于，所述电解净化塔内底部设有螺旋推进器，在动力推动下，污水由下而上经过多级层电极、导流盘、填料层到达塔的上部。
3.如权利要求1所述的螺旋液多级层环保智能印染水处理装置，其特征在于，电解氧化物发生装置可以设置一个或多个，其内部分别固定有微型空气泵、微型水泵、或微型真空泵，并与设在机壳面板内的操作按钮电连接。
4.如权利要求3所述的螺旋液多级层环保智能印染水处理装置，其特征在于，多个电解氧化物发生装置之间通过水管相连接，分别由计量泵在传感器与电子控制下适时适量到多数电解净化塔内。
5.如权利要求3所述的螺旋液多级层环保智能印染水处理装置，其特征在于，所述电解氧化物发生装置内固定有电极片，电极片由多片网状、板状或膜状的阳极和阴极串联或并联所构成。
6.如权利要求1所述的螺旋液多级层环保智能印染水处理装置，其特征在于，所述管型电解槽内固定有多片网状、板状电极板串联或并联而成的阴极与阳极。
7.如权利要求1所述的螺旋液多级层环保智能印染水处理装置，其特征在于，所述螺旋液多级层环保智能印染水处理装置还包括电子控制系统以及与其相连接用于实时传输信息、操作的平板电脑。
说明书
螺旋液多级层环保智能印染水处理装置
技术领域
本发明涉及一种水处理领域，尤其是利用电化学处理印染水处理装置。
背景技术
传统的印染水处理装置，存在技术路线长、结构复杂、设备多、功能效率低、占地面积大、投资大的缺点。并且，结构复杂，不易安装维修，使用寿命短，在整个反应过程中，难以降解有毒机物或无机污染物被氧化为无害物质，无法彻底杀菌，受环境条件限制如恶劣的气候调节变化的影响。
发明内容
有鉴于此，本发明要解决的技术问题在于提供一种螺旋液多级层环保智能印染水处理装置，电解净化处理污水，实现污水的达标排放。
为解决上述技术问题，本发明的技术方案是这样实现的：螺旋液多级层环保智能印染水处理装置，包括一个电解净化塔或者两个以上电解净化塔串联构成的电解净化塔组，电解氧化塔或电解净化塔组的底部进口通过管道连接有电解槽，并且在该管道上设置有阀门和流量计，该或电解净化塔组的进口还通过管道连接有氧化物发生装置，电解净化塔或电解净化塔组的顶部连接有螺旋液流分离器，该螺旋液流分离器的底部与污物管和污物干燥箱相连接，该螺旋液流分离器的顶部连通有过滤器。
进一步，所述电解净化塔内底部设有螺旋推进器，在动力推动下，污水由下而上经过多级层电极、导流盘、填料层到达塔的上部。
进一步，电解氧化物发生装置可以设置一个或多个，其内部分别固定有微型空气泵、微型水泵或微型真空泵，并与设在机壳面板内的操作按钮电连接。
进一步，多个电解氧化物发生装置之间通过水管相连接，分别由计量泵在传感器与电子控制下适时适量到多数电解净化塔内。
进一步，所述电解氧化物发生装置内固定有电极片，电极片由多片网状、板状或膜状的阳极和阴极串联或并联所构成。
进一步，所述管型电解槽内固定有多片网状、板状电极板串联或并联而成的阴极与阳极。
进一步，所述螺旋液多级层环保智能印染水处理装置还包括电子控制系统以及与其相连接用于实时传输信息、操作的平板电脑。
本发明达到的技术效果如下：本发明电能与化学能相互转化的过程。两电极在导电过程中有化学反应发生直接，间接氧化还原反应阳极反应的作用下产生有强氧化作用的中间产物，对于难以降解的有毒有机物或无机污染物被氧化为无害物质。在整个反应过程中无二次污染且杀菌彻底，特别是不受环境条件限制如恶劣的气候条件变化的影响等，能十分有效地电解净化处理各种污水，使用方便灵活，可单独使用实现污水的达标排放，也可与其它水处理单元技术组合，实现污水的循环利用及其零排放。不受温度环境条件的限制，可以在常温常压环境中进行。阳极氧化、阴极还原反应产生氧化物水溶液可以供水处理使用。在传感器与电子控制和3G平板电脑的配置下实现准确安全智能化操作。设备简单、结构合理、工艺路线短、占地面积小、投资少快等优势。
