申请日2013.04.03
公开(公告)日2013.08.21
IPC分类号C02F9/14; C02F3/28
摘要
本实用新型公开了一种厌氧废水处理塔，包括有塔体和设置在其上的进水管和出水管，塔体自下而上设置有混合区、第一、第二厌氧反应区、沉淀区;气液分离区内设置的点对点布水器与进水管连接，在塔体的上部设置的出水堰与出水管连接;塔体内布置有布水管，在第一和第二厌氧反应区内设置有三相分离器，三相分离器下设有密封板与塔体密封;在三相分离器上方设有沼气管;设置的取样管一端伸出塔体外，一端置于第二厌氧反应区上部，在塔体顶部设置轴流风机，塔体底部设有排泥管。本处理塔容积负荷高、节省投资和占地面积、抗冲击负荷能力强、抗低温能力强、具有缓冲pH值的能力、内部自动循环、出水稳定性好、启动周期短、沼气利用率高，特别适用于制药废水、食品废水、啤酒废水、土豆加工等高浓度有机废水处理。
权利要求书

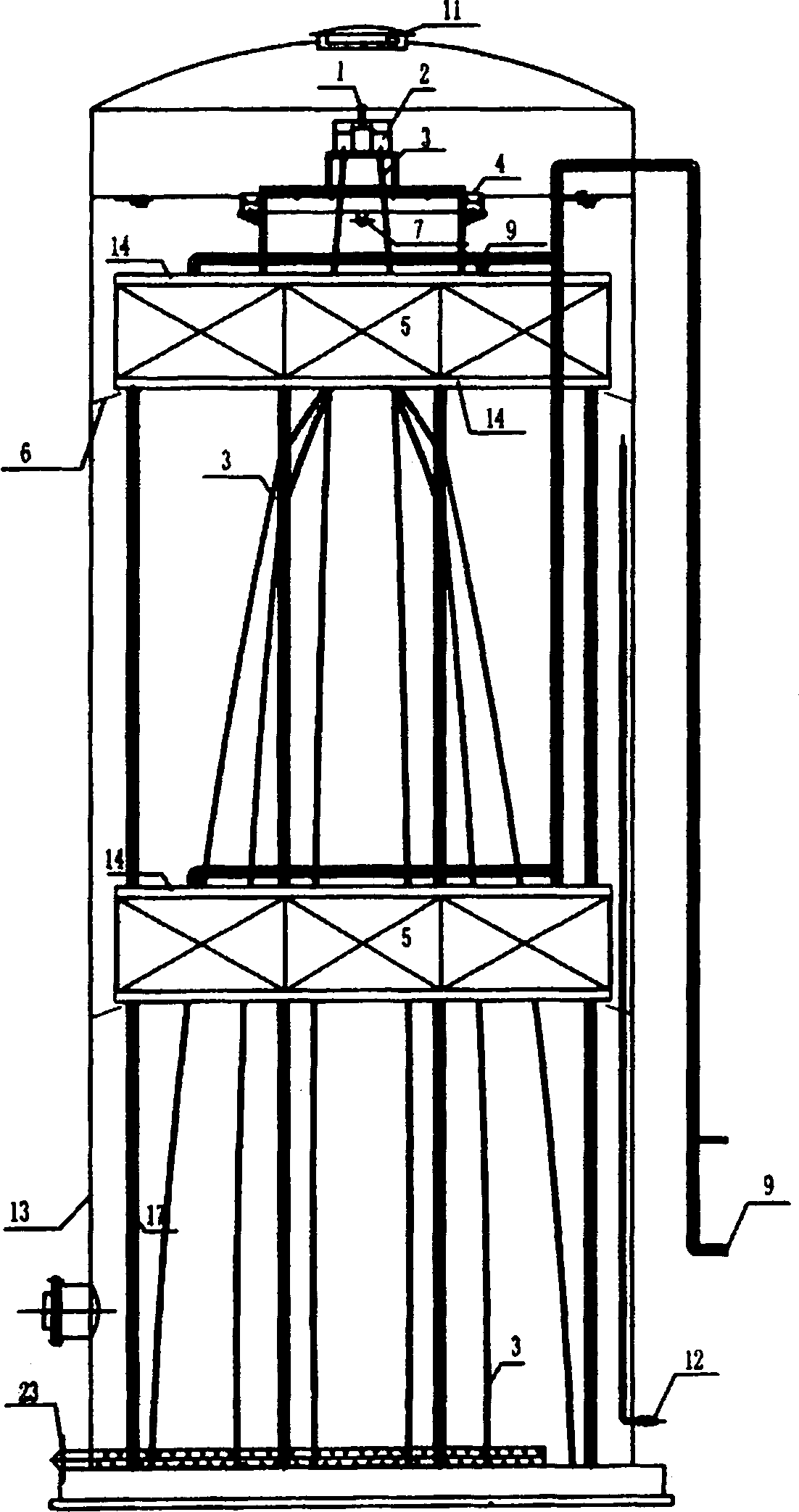

1.一种厌氧废水处理塔，包括有塔体(13)和设置在其上的进水管(1)和出水管(7)，其特征在于：塔体(13)自下而上设置有混合区(18)、第一厌氧反应区(19)、第二厌氧反应区(20)、沉淀区(21);在气液分离区(22)内设置点对点布水器(2)，点对点布水器(2)与进水管(1)连接，在塔体(13)的上部设置出水堰(4)，出水堰(4)与出水管(7)连接;在塔体内布置有布水管(3)，在第一厌氧反应区(19)和第二厌氧反应区(20)内设置有三相分离器(5)，三相分离器由托架(8)、槽钢(14)和立柱(17)与塔体形成为一体，三相分离器下设有密封板(6)与塔体密封;在三相分离器的上方设有沼气管(9)，沼气管(9)伸出塔体外;设置的取样管(12)一端伸出塔体外，一端置于第二厌氧反应区(20)的上部，在塔体(13)的顶部设置轴流风机(11)，塔体(13)的底部设置排泥管(23)。
2.按照权利要求1所述的厌氧废水处理塔，其特征在于;塔体的高度与直径之比为4～8。
说明书
厌氧废水处理塔
技术领域：
本实用新型涉及一种废水处理设备，具体是一种主要用于含有高浓度有 机废水的治理，特别适用于食品废水、啤酒废水、土豆加工等高浓度有机废 水处理的厌氧废水处理塔。
背景技术：
随着经济的发展，人们对环保的要求越来越高，废水处理作为一个重要 内容越来越引起重视。在废水处理领域，高浓度有机废水采用厌氧处理是一 种重要而且相当普遍常用的工艺。传统的厌氧工艺多采用土建池体，占地面 积大，处理效果不佳。同时还以下缺点：占地面积大，抗冲击负荷小，处理 效果低，抗低温能力弱;出水稳定性差，沼气利用率低;能耗高，而且辅助 设备使用寿命短。为了适应废水处理的发展要求，出现了各种有针对性的一 体化废水处理塔，如中国专利公布的专利号为201120056924.5的《高效复合 污水处理塔式生物反应器》，就是在整体上分为上、中、下三部分，下部为厌 氧区，中部为兼养区，上部为生物好氧区，在生物好氧反应区内设置生物填 料装置;设备底部用于进水和回流污泥;中部兼氧区设置穿孔曝气和回流硝 化液;上部好氧区设微孔曝气器和生物填料装置，出水从上部的出水堰收集 排出。这种处理塔虽然通过一体化处理在占地面积减小，同时对制药废水和 印染废水处理效果上也有所提高，当时食品废水、啤酒废水、土豆加工这类 高浓度有机废水处理效果不理想，同时要求的附属设备也多，对处理过程中 的沼气难以利用。
实用新型内容：
本实用新型的目的在于提供一种容积负荷高、节省投资和占地面积、抗 冲击负荷能力强、抗低温能力强、具有缓冲pH值的能力、内部自动循环、出 水稳定性好、启动周期短、沼气利用率高的厌氧废水处理塔。
为了达到上述目的，本实用新型的厌氧废水处理塔包括有塔体和设置在 其上的进水管和出水管，其特征在于：塔体自下而上设置有混合区、第一厌 氧反应区、第二厌氧反应区、沉淀区;在气液分离区内设置点对点布水器， 点对点布水器与进水管连接，在塔体的上部设置出水堰，出水堰与出水管连 接;在塔体内布置有布水管，在第一厌氧反应区和第厌氧二反应区内设置有 三相分离器，三相分离器由托架、槽钢和立柱与塔体形成为一体，三相分离 器下设有密封板与塔体密封;在三相分离器的上方设有沼气管，沼气管伸出 塔体外;设置的取样管一端伸出塔体外，一端置于第二厌氧反应区的上部， 在塔体的顶部设置轴流风机，塔体的底部设有排泥管。
采用这样的结构后，本实用新型类似由二层UASB反应器串联组成，处理 塔中的三相分离器、气液分离器和沼气管处理塔的循环系统，两者协同作用 使得本处理塔容积负荷高、节省投资和占地面积、抗冲击负荷能力强、抗低 温能力强、具有缓冲pH值的能力、内部自动循环、出水稳定性好、启动周期 短、沼气利用率高。
