申请日2013.04.13
公开(公告)日2013.08.28
IPC分类号B01D24/16
摘要
本实用新型涉及生物废水净化装置，包括罐体、设置在罐体底部的底盖、设置在底盖上的进水管通入罐体内部的出气管以及设置在罐体上的出水管，所述罐体内设置有用于支撑罐体内的过滤料的斜板，所述罐体上设置有用于倒出过滤料的出料管，本实用新型结构简单，净化效率高，处理速度快。
权利要求书

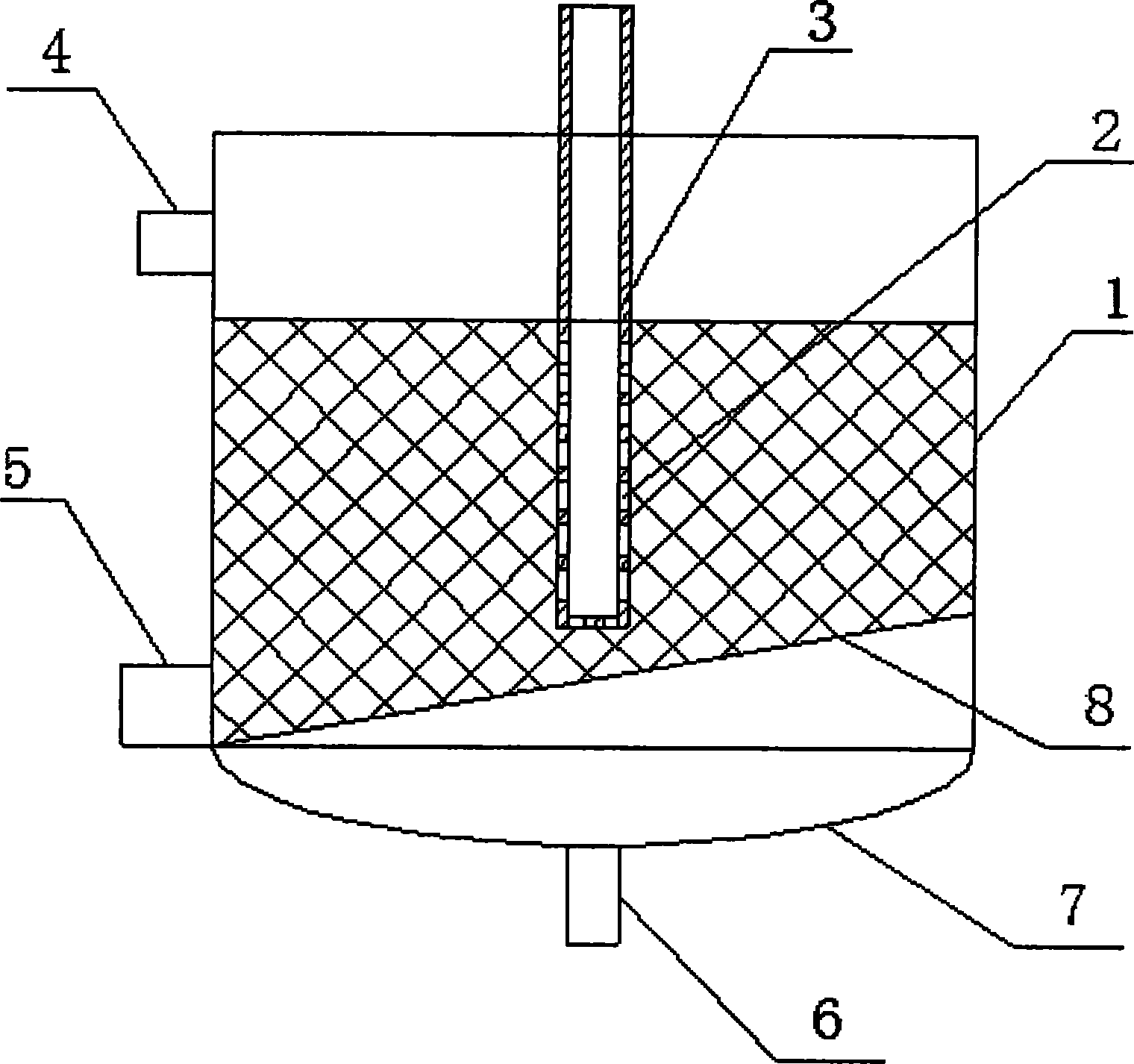

1.一种生物废水净化装置，其特征是，包括罐体(1)、设置在罐体(1) 底部的底盖(7)、设置在底盖(7)上的进水管(6)通入罐体(1)内部的出气 管(3)以及设置在罐体(1)上的出水管(4)，所述罐体(1)内设置有用于支 撑罐体(1)内的过滤料的斜板(8)，所述罐体(1)上设置有用于倒出过滤料 的出料管(5)。
2.根据权利要求1所述的生物废水净化装置，其特征是，所述出气管(3) 上设置有出气口(2)。
3.根据权利要求1或2所述的生物废水净化装置，其特征是，所述斜板(8) 的倾斜角度为15-45度。
说明书
生物废水净化装置
技术领域
本实用新型涉及净化装置，具体的来说，是涉及到一种结构简单，净化速 度快的生物废水净化装置。
背景技术
目前，许多行业都需要对废水进行处理，比如制药行业、造纸行业，生产 用水的量非常大，且必须对生产用水进行处理后才能排放，因此，处理的速度 和效果是非常重要的一个检验废水处理装置好坏的衡量标准，造纸行业中，一 般采用生物滤料对废水中的有机物进行吸附，以降低水中的COD含量，但是这种 设备建筑成本较大，施工周期长，用地面积大，成本高。
通过把废水通入到滤料的方式对废水进行处理，需要对滤料进行清洗，目 前，通过反冲洗的方式对滤料进行，但是这种方式处理速度慢，清洗效果不完 全。
实用新型内容
本实用新型要解决的技术问题是提供一种结构简单，净化速度快的生物废 水净化装置。
本实用新型的内容是其包括罐体、设置在罐体底部的底盖、设置在底盖上 的进水管通入罐体内部的出气管以及设置在罐体上的出水管，所述罐体内设置 有用于支撑罐体内的过滤料的斜板，所述罐体上设置有用于倒出过滤料的出料 管。
所述出气管上设置有出气口。
所述斜板的倾斜角度为15-45度。
本实用新型的有益效果是，本实用新型在罐体内部设置有斜板，斜板上设 置有过滤料，进水管内通入废水进入到罐体内部，在过滤料的作用下，废水中 的废渣和某些大分子有机物被过滤料吸附，从而留在过滤料中或者是流在底盖 和斜板之间的空腔内，而被过滤后的水通过出水管流出。本实用新型在罐体内 部通入进气管，通过在罐体内部的过滤料通入空气或者氧气，增加过滤料对废 水的净化能力。本实用新型在罐体内设置有斜板，当过滤料中沉积有大量的废 弃的废渣之后，需要对过滤料进行清洗或者更换，这时，打开设置在出料管上 的开关，由于斜板是倾斜的，因此过滤料在重力的作用下通过出料管出来，在 外部对过滤料进行消洗，可极大的加大清洗的速度和效果，保证本实用新型的 清洗效果和速度。
本实用新型在出气管上设置有出气口，出气口的存在有利于增加气体和过 滤料的接触面积和速度，从而增加过滤料对废水的净化力度。
本实用新型结构简单，净化效率高，处理速度快。
