申请日2013.01.28
公开(公告)日2013.07.17
IPC分类号E21B41/00
摘要
本实用新型涉及一种多功能自控式含油污水回收回注环保装置，解决了现有油田修井作业过程中含油污水回收方式不利于环保等问题;该装置包括回收罐、真空泵及回注泵，所述回收罐为卧式罐，并采用双层保温结构，回收罐上设置回收接口及回注接口，罐内对应于回收接口设置过滤沉砂室，罐内还设置电加热器、浮球式高低液位控制器及温度控制器，真空泵的入口与回收罐的顶部管道连接，回注泵的出口管线连接回收罐的回注接口。该装置集回收、加热、回注等为一体，移动方便，管理集中，安全可靠性，为油田修井作业提供理想设备。
权利要求书
1.多功能自控式含油污水回收回注环保装置，包括回收罐、真空泵及回注泵，其特征在于：所述回收罐为卧式罐，并采用双层保温结构，回收罐上设置回收接口及回注接口，罐内对应于回收接口设置过滤沉砂室，罐内还设置电加热器、浮球式高低液位控制器及温度控制器，真空泵的入口与回收罐的顶部管道连接，回注泵的出口管线连接回收罐的回注接口。
2.根据权利要求1所述的多功能自控式含油污水回收回注环保装置，其特征在于：该装置还设置可燃气体检测报警器。
3. 根据权利要求1或2所述的多功能自控式含油污水回收回注环保装置，其特征在于：装置还包括操作间，真空泵及离心泵设置在操作间内，操作间内还设置电控箱。
4.根据权利要求3所述的多功能自控式含油污水回收回注环保装置，其特征在于：装置的各部件均置于底部承托架上，并在回收罐的顶部设置吊装结构。
说明书
多功能自控式含油污水回收回注环保装置
技术领域
本实用新型涉及一种油田修井施工作业过程中，回收井口溢出的含油污水的装置。
背景技术
在油田进行修井施工作业，打开井口前，井内存有较高压力，必须打开套管阀门释放井内压力，这时将有大量含油污水喷出，打开井口后，由于井内仍存有残余压力，会有含油污水溢出井口，另外起拔抽油杆或油管时，从井下也会带出含油污水，如随地排放将造成严重的环境污染，因此这部分含油污水应有过度容器承接并回收，并应该将回收的含油污水回注到输油系统中。但含油污水中的原油，其凝固点一般在34～37℃以下，必须将其加热到40℃以上，使含油污水具有良好的流动性，才能回注顺畅。现有修井施工作业过程中，使用的过度回收容器，就是简单的在地上挖坑，含油污水自然流淌到坑内，或使用回收槽，回收槽，只是简单的容器，不能对含油污水进行处理，也不能回注。
发明内容
本实用新型的目的是提供一种含油污水回收回注环保装置，该装置集回收、加热、回注功能为一体，确保修井施工达到环保要求。

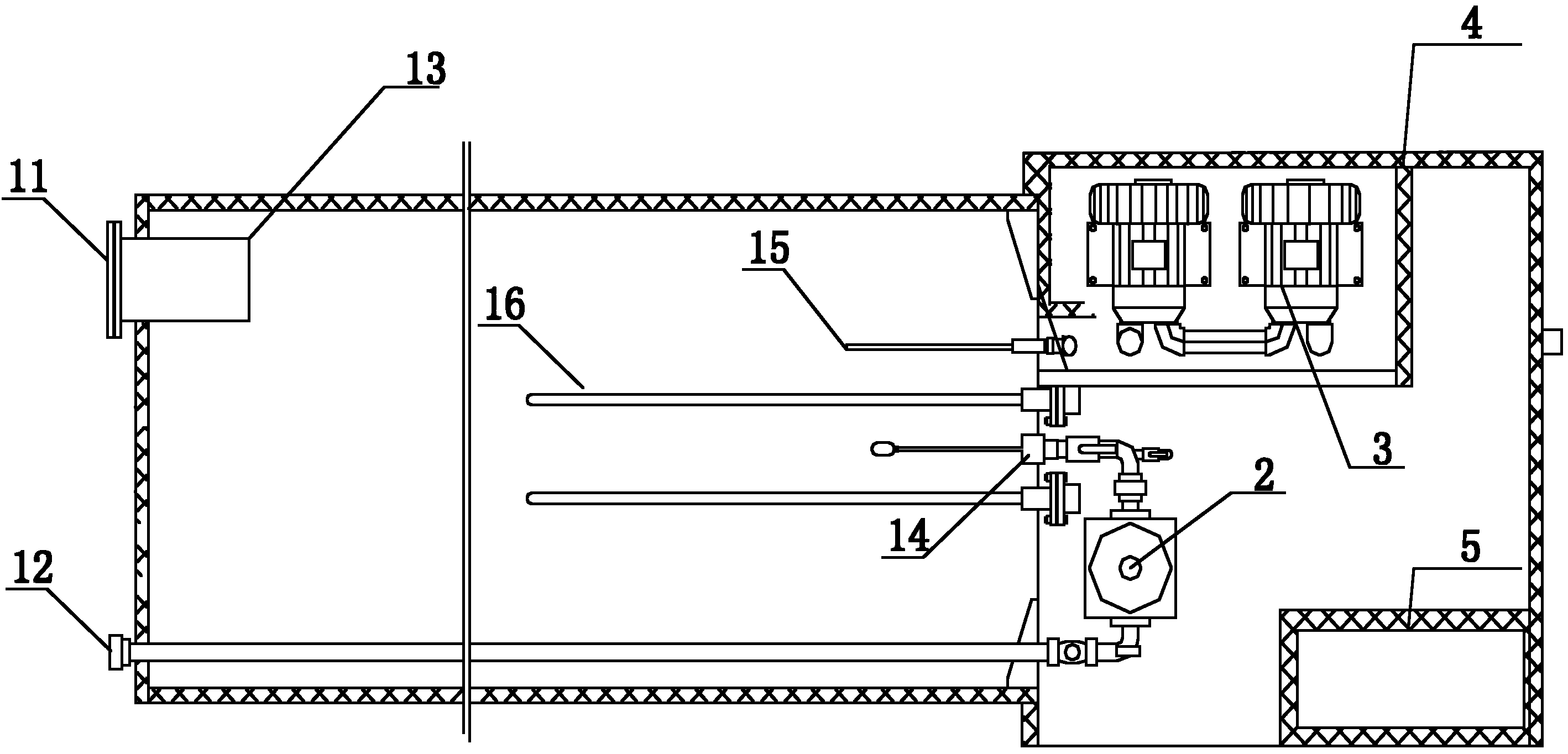

为实现上述发明目的，本实用新型采用的技术方案是：多功能自控式含油污水回收回注环保装置，包括回收罐、真空泵及回注泵，所述回收罐为卧式罐，并采用双层保温结构，回收罐上设置回收接口及回注接口，罐内对应于回收接口设置过滤沉砂室，罐内还设置电加热器、浮球式高低液位控制器及温度控制器，真空泵的入口与回收罐的顶部管道连接，回注泵的出口管线连接回收罐的回注接口。
优选该含油污水回收回注环保装置还包括操作间，真空泵及离心泵设置在操作间内，操作间内还设置电控箱。
优选该含油污水回收回注环保装置，还设置可燃气体检测报警器。
优选该含油污水回收回注环保装置的各部件均置于底部承托架上，并在回收罐的顶部设置吊装结构，有利于装置随作业场地的变换而方便拖运，并能在作业场地方便调整位置。
有益效果：本实用新型的多功能自控式含油污水回收回注环保装置实现高度集成化，集回收、加热、回注等为一体，移动方便，管理集中，操作顺畅，故障点少，设有可燃气体报警联动装置，安全可靠性，为油田修井作业提供理想设备。
