申请日2013.01.30
公开(公告)日2013.09.18
IPC分类号E03C1/12; E03D9/10; E03D11/13; E03C1/266
摘要
本实用新型提供了一种排放至公共污水管道的排污装置，包括一个集水槽、一个搅碎机、一个泵浦以及一个马达。集水槽与污水装置连接，集水槽的槽体处设有一个入水口及一个出水口，其顶部呈开放状，并在顶部设有一个槽盖;搅碎机设置在集水槽的内部，具有一个刀片，在刀片外围罩设有一个滤网;泵浦设于集水槽内部，具有一个轮叶;马达转轴两端分别连接搅碎机的刀片及连接泵浦的轮叶。本实用新型可将污水装置所排出的污物排放至相对位于高处或相对位在远处的公共污水管道，借以降低污水装置安装位置的限制，并有效将污物排放。
权利要求书
1.一种排放至公共污水管道的排污装置，包括一个集水槽、一个搅碎机、一个泵浦以及一个马达，其特征是：集水槽与污水装置连接，集水槽的槽体处设有一个入水口及一个出水口，其顶部呈开放状，并在顶部设有一个槽盖;搅碎机设置在集水槽的内部，具有一个刀片，在刀片外围罩设有一个滤网;泵浦设于集水槽内部，具有一个轮叶;马达转轴两端分别连接搅碎机的刀片及连接泵浦的轮叶。
2.根据权利要求1所述的装置，其特征是：所述污水装置是抽水马桶。
3.根据权利要求1所述的装置，其特征是：所述轮叶具有若干个由金属板件冲压成型的叶片。
说明书
排放至公共污水管道的排污装置
技术领域
本实用新型涉及一种排放至公共污水管道的排污装置，属于排污领域。
背景技术
一般建筑物用来连接公共污水管道的管路多是集中配置在建筑物的特定位置，并连接至各个空间，如厨房、厕所或阳台等，埋设于建筑物的地板或墙面内部，要进行管路更新或维修就会有很大的难度。其中，马桶则是利用专属的管路连接至化粪池。如果装设的马桶位置低于化粪池的位置时，马桶的污物就无法利用重力排放至化粪池，需要经过适当的加压才能将马桶的污物推送到位置较高的化粪池中。但是，有时候马桶中还会包含大量的卫生纸或是其它的固体物，此时一般市面上所售的加压马达就无法满足其要求，造成马桶的安装和使用存在不少问题。
发明内容
为了克服现有技术中的缺陷，本实用新型提供了一种排放至公共污水管道的排污装置，尤指一种将污水装置所排出的污物绞碎并加压排放至公共污水管道的排污装置。
本实用新型解决其技术问题所采用的技术方案是：本实用新型提供了一种排放至公共污水管道的排污装置，尤指一种将污水装置所排出的污物绞碎并加压排放至公共污水管道的排污装置。包括一个集水槽、一个搅碎机、一个泵浦以及一个马达。

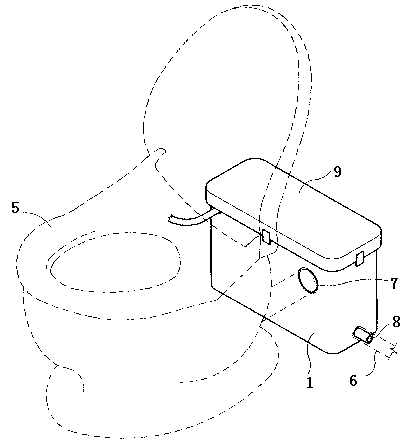

集水槽与污水装置连接，以供储放污水装置的排放物，该集水槽再透过其他管路连接至公共污水管道，本实用新型中污水装置是抽水马桶。集水槽的槽体处设有一个供连接搅碎机的入水口，以及一个供连接泵浦的出水口，集水槽的顶部呈开放状，并在顶部开口处设有一个可供开启的槽盖，以方便收容相关构件。
搅碎机设置在集水槽的内部，用来承接污水装置排放物并将其中的固体物搅碎，主要具有一个受驱动元件带动旋转的刀片。搅碎机在其刀片外围罩设有一个滤网，仅能让搅碎后的细物通过滤网落入集水槽中，以避免体积较大的固体物阻碍泵浦的运转。
泵浦设于集水槽内部，用来将集水槽内部的污水加压排出，主要具有一个受驱动元件带动旋转的轮叶。轮叶具有若干个由金属板件冲压成型的叶片，使得轮叶旋转时，由叶片对集水槽中的污物进行二次搅碎动作。
马达的转轴两端皆相对伸出一个预定的长度，以供利用转轴两端分别连接搅碎机的刀片及连接泵浦的轮叶，由马达作为搅碎机及泵浦的驱动元件。
本实用新型的排污装置主要利用集水槽作为一个暂时存放污水排放物的空间，并且借由集水槽内部的搅碎机将污水装置排放物当中的固体物搅碎，同时由集水槽内部的泵浦将搅碎后的污物连同污水加压排出集水槽所连接的管路。所以可将污水装置所排出的污物排放至相对位于高处或相对位在远处的公共污水管道，借以降低污水装置安装位置的限制，并有效将污物排放。
本实用新型的有益效果是: 降低污水装置安装位置的限制，并有效将污物排放。
