申请日2013.04.24
公开(公告)日2013.09.25
IPC分类号C02F9/04
摘要
本实用新型公开了一种抗生素废水深度处理与回用系统，该系统以生化处理后的抗生素废水为处理对象，包括依次连接的活性炭过滤罐、pH值调节池和纳滤系统，其中，所述活性炭过滤罐的进水口连接于生化处理出水池出水口，所述活性炭过滤罐的出水口连接于所述pH值调节池的进水口，所述pH值调节池的出水口连接于所述纳滤系统的进水口。该系统利用活性炭过滤进一步去除生化出水中残留的难降解有机物，减轻纳滤膜的有机污染，利用pH值调节池调节活性炭出水的pH值减轻纳滤膜的无机污染，最后利用纳滤工艺有效去除废水中剩余有机物和多价离子。该系统产水水质优异，实现了抗生素废水的处理与回用。
权利要求书
1.一种抗生素废水深度处理与回用系统，包括依次连接的活性炭过 滤罐、pH值调节池和纳滤系统，其中，所述活性炭过滤罐的进水口连接 于生化处理出水池出水口，所述活性炭过滤罐的出水口连接于所述pH值 调节池的进水口，所述pH值调节池的出水口连接于所述纳滤系统的进水 口。
2.根据权利要求1所述的抗生素废水深度处理与回用系统，其特征 在于，所述活性炭过滤罐的底部设有进水口，上部设有出水口，中部设有 取样口。
3.根据权利要求1所述的抗生素废水深度处理与回用系统，其特征 在于，所述pH值调节池安装有一个用于搅拌废水的搅拌装置。
4.根据权利要求1所述的抗生素废水深度处理与回用系统，其特征 在于，在所述活性炭过滤罐与所述pH值调节池之间还安装有一个化学加 药装置。
5.根据权利要求1所述的抗生素废水深度处理与回用系统，其特征 在于，所述纳滤系统包括依次连接的保安过滤器、清洗泵、高压泵、产水 池和浓水池，保安过滤器的进水口与所述pH值调节池的出水口连接，产 水池具有产水出口，浓水池具有浓水出口。
说明书
抗生素废水深度处理与回用系统
技术领域
本实用新型属于工业废水深度处理领域，特别涉及一种以纳滤膜技术 为核心的抗生素废水深度处理与回用系统。
背景技术
我国是世界上最大的化学原料药生产和出口国，其中抗生素类药物销 售额位居国内医药市场第一位，人均消费量在138克左右。抗生素生产包 括微生物发酵、过滤、萃取结晶、化学方法提取、精制等过程，其废水来 源主要为：(1)提取工艺的结晶液、废母液，属高浓度有机废水，每吨产品 排放高浓度的废母液量高达150～850m3;(2)洗涤废水，属中浓度有机废水; (3)冷却水。因此，抗生素生产废水是一类富含难降解有机物和生物毒性物 质的高浓度有机废水，其污染物主要包括发酵代谢产物、残余的消沫剂、 凝聚剂、破乳剂、抗生素及其降解物、溶媒、以及酸、碱有机溶剂和其它 化工原料等，成分复杂，对微生物具有很强的抑制作用，综合生物降解性 能差。
目前国内外对抗生素废水的大规模处理还是以生物法为主，为增大处 理效果，在传统的生物法基础上开发了CASS、MBR等工艺，虽然较大程 度地提高了废水处理效果，但由于仍未解决废水中含有大量难生物降解物 质的问题，所以处理出水仍达不到排放标准，主要表现在COD、色度等 的超标。此外，废水中残留的抗生素得不到有效去除，排放到环境中的浓 度水平高达mg/L级别，这些残留抗生素会导致环境中细菌的耐药性增强， 进而对人类健康造成潜在威胁。因此非常有必要对抗生素废水进行深度处 理，以去除废水中残留抗生素及其他污染物质，使处理出水可以达标排放 甚至回用。
实用新型内容
(一)要解决的技术问题
有鉴于此，本实用新型的目的在于提供一种经济高效的抗生素废水深 度处理与回用系统，该系统出水水质优异，可以达到回用标准，操作简便， 易于推广。
(二)技术方案

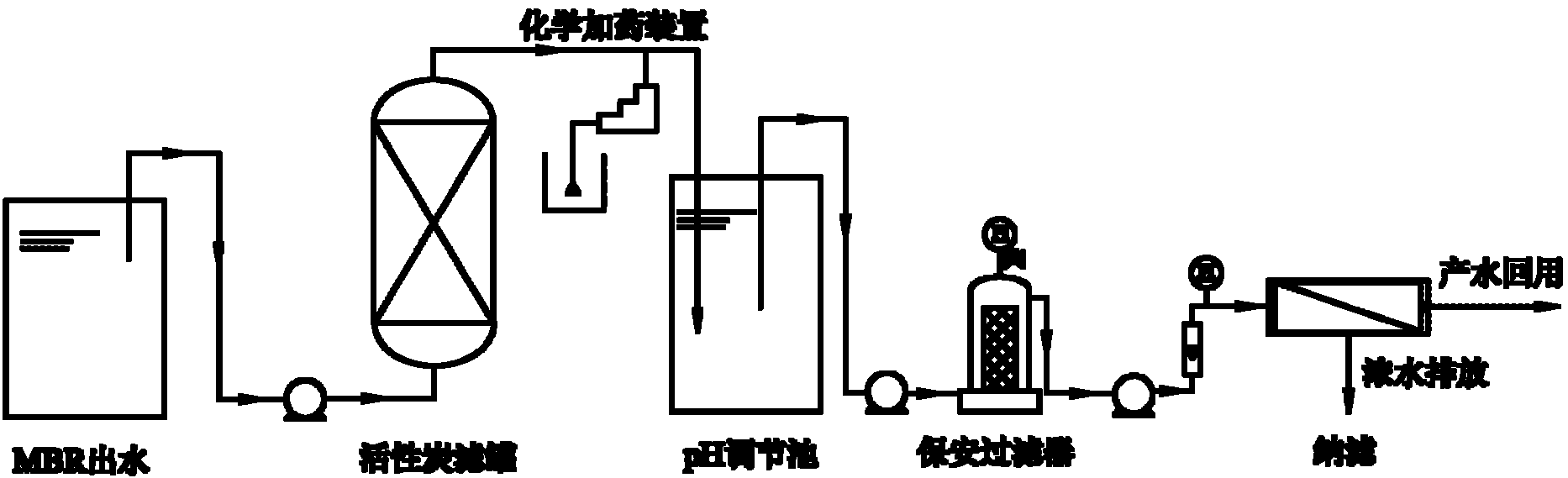

为达到上述目的，本实用新型提供了一种抗生素废水深度处理与回用 系统，包括依次连接的活性炭过滤罐、pH值调节池和纳滤系统，其中， 所述活性炭过滤罐的进水口连接于生化处理出水池出水口，所述活性炭过 滤罐的出水口连接于所述pH值调节池的进水口，所述pH值调节池的出 水口连接于所述纳滤系统的进水口。
上述方案中，所述活性炭过滤罐的底部设有进水口，上部设有出水口， 中部设有取样口。
上述方案中，所述pH值调节池安装有一个用于搅拌废水的搅拌装置。
上述方案中，在所述活性炭过滤罐与所述pH值调节池之间还安装有 一个化学加药装置。
上述方案中，所述纳滤系统包括依次连接的保安过滤器、清洗泵、高 压泵、产水池和浓水池，保安过滤器的进水口与所述pH值调节池的出水 口连接，产水池具有产水出口，浓水池具有浓水出口。
(三)有益效果
本实用新型与现有技术相比具有以下优点和有益效果：
(1)本实用新型设置了活性炭过滤系统，可由有效去除生化出水中 残留的有机物，减缓了纳滤膜的有机污染，提高了最终产水水质。
(2)本实用新型在纳滤处理前，将废水pH值在pH值调节池中调节 为弱酸性，减缓了纳滤膜的无机污染。
(3)保安过滤器是纳滤进水的进一步保障。
(4)本实用新型可使抗生素废水中的有机物和显色物质基本完全去 除，产水TOC<1mg/L，COD<10mg/L，色度0PCU，SO42-去除率>98%， 处理出水水质达到《城市污水再生利用工业用水水质》(GB/T19923-2005)。
