申请日2013.03.22
公开(公告)日2013.07.24
IPC分类号E03D1/00; E03C1/12
摘要
本实用新型公开了一种卫生间废水再利用设备，包括抽水装置(1)、储水箱(2)，抽水装置(1)通过进水管(3)与储水箱(2)连通，其特征在于：所述设备还包括抽水马桶水箱(4)，抽水装置(1)通过出水管(5)与抽水马桶水箱(4)连通;所述抽水装置(1)包括一椭圆形盛水容器(11)，盛水容器(11)底部设置有进水口(12)、出水口(13)，进水口(12)、出水口(13)上均设置有单向阀(6)，盛水容器(11)内设置有活塞(14)，活塞(14)形状、尺寸与盛水容器(11)横截面形状、尺寸相匹配，活塞(14)通过弹簧(15)与盛水容器(11)顶部连接，活塞(14)中心部位设置有拉绳(16)，拉绳(16)自由端设置有拉手(17)。本实用新型不仅有效解决了污水直接排入下水管道，导致水资源的浪费和污染问题，而且有效解决了现有装置在节水的同时却浪费电力资源的问题。
权利要求书
1.一种卫生间废水再利用设备，包括抽水装置(1)、储水箱(2)，抽水装置(1)通过进水管(3)与储水箱(2)连通，其特征在于：所述设备还包括抽水马桶水箱(4)，抽水装置(1)通过出水管(5)与抽水马桶水箱(4)连通;
所述抽水装置(1)包括一椭圆形盛水容器(11)，盛水容器(11)底部设置有进水口(12)、出水口(13)，进水口(12)、出水口(13)上均设置有单向阀(6)，盛水容器(11)内设置有活塞(14)，活塞(14)形状、尺寸与盛水容器(11)横截面形状、尺寸相匹配，活塞(14)通过弹簧(15)与盛水容器(11)顶部连接，活塞(14)中心部位设置有拉绳(16)，拉绳(16)自由端设置有拉手(17)。
2.根据权利要求1所述的一种卫生间废水再利用设备，其特征在于：所述弹簧(15)套于拉绳(16)上。
3.根据权利要求1或2所述的一种卫生间废水再利用设备，其特征在于：所述活塞(14)周向边部设置有环形橡胶垫圈。
4.根据权利要求1或2所述的一种卫生间废水再利用设备，其特征在于：所述进水口(12)、出水口(13)处均设置有过滤网。
5.根据权利要求1或2所述的一种卫生间废水再利用设备，其特征在于：所述盛水容器(11)上侧壁设置有进气口(18)。
6.根据权利要求1或2所述的一种卫生间废水再利用设备，其特征在于：所述盛水容器(11)底部内壁设置有橡胶垫，橡胶垫形状、尺寸与盛水容器(11)横截面形状、尺寸相匹配。
7.根据权利要求1或2所述的一种卫生间废水再利用设备，其特征在于：所述抽水装置(1)固定于卫生间墙面上，拉绳(16)挂绕于定滑轮(7)上。
说明书
一种卫生间废水再利用设备
技术领域
本实用新型涉及废水回收设备技术领域，具体涉及一种卫生间废水再利用设备。
背景技术
目前，一般的家庭污水都是直接排入下水管道，这造成了很大的浪费和污染，城市生活污水排放已是中国城市水的主要污染源，城市生活污水处理是当前和今后城市节水和城市水环境保护工作的重中之重，这就要求我们要把处理生活污水设施的建设作为城市基础设施的重要内容来抓，而且是急不可待的事情，据不完全统计，每人每天使用抽水马桶的水量大概为50升以上，抽水马桶用水可以将卫生间内的洗漱用水、洗衣用水、洗澡用水拖把池用水等生活用水收集起来供抽水马桶使用，仅这一项，每人每天就能节约用水50升，随着人类社会的进步，科技的发展，生活污水的直接利用已成为可能，市场上也出现了用于家庭卫生间洗澡水再利用的装置，其都是采用水泵实现将低水位的水引入高水位水箱中的方法，节水的同时却要浪费电能，实际上并不经济。
发明内容
本实用新型要解决的技术问题是提供一种卫生间废水再利用设备，该技术方案不仅有效解决了污水直接排入下水管道，导致水资源的浪费和污染问题，而且有效解决了现有装置在节水的同时却浪费电力资源的问题。
本实用新型通过以下技术方案实现：
一种卫生间废水再利用设备，包括抽水装置(1)、储水箱(2)，抽水装置(1)通过进水管(3)与储水箱(2)连通，其特征在于：所述设备还包括抽水马桶水箱(4)，抽水装置(1)通过出水管(5)与抽水马桶水箱(4)连通;

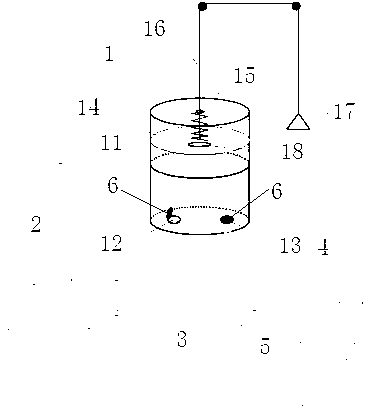

所述抽水装置(1)包括一椭圆形盛水容器(11)，盛水容器(11)底部设置有进水口(12)、出水口(13)，进水口(12)、出水口(13)上均设置有单向阀(6)，盛水容器(11)内设置有活塞(14)，活塞(14)形状、尺寸与盛水容器(11)横截面形状、尺寸相匹配，活塞(14)通过弹簧(15)与盛水容器(11)顶部连接，活塞(14)中心部位设置有拉绳(16)，拉绳(16)自由端设置有拉手(17)。
本实用新型进一步技术改进方案是：
所述弹簧(15)套于拉绳(16)上;所述活塞(14)周向边部设置有环形橡胶垫圈。
本实用新型进一步技术改进方案是：
所述进水口(12)、出水口(13)处均设置有过滤网;所述盛水容器(11)上侧壁设置有进气口(18)。
本实用新型进一步技术改进方案是：
所述盛水容器(11)底部内壁设置有橡胶垫，橡胶垫形状、尺寸与盛水容器(11)横截面形状、尺寸相匹配;所述抽水装置(1)固定于卫生间墙面上，拉绳(16)挂绕于定滑轮(7)上。
本实用新型与现有技术相比，具有以下明显优点：
本实用新型，本实用新型采用了手拉抽水装置，无需熬费电能，操作简单，可大大节约用水，且结构简单，外型美观结构合理、设计科学、便于推广应用。
