申请日2013.01.31
公开(公告)日2014.10.01
IPC分类号C02F1/50; C02F1/76; C02F1/44; C02F1/28
摘要
水处理器及具备该水处理器的净水器。一种水处理器,其具备流道、配置在该流道内且具有由水溶性固体构成的消毒杀菌剂的处理材料,从上述处理材料的上游侧供给被处理水,并且使上述消毒杀菌剂溶出到该被处理水中,得到消毒杀菌水,具备在通过上述溶出,上述处理材料的残留量为零时,或者上述处理材料的残留量减少到为零前的规定值时,封闭上述流道的阀单元。
权利要求书
1.一种水处理器,其具备流道、配置在该流道内且具有由水溶性固体构 成的消毒杀菌剂的处理材料,从上述处理材料的上游侧供给被处理水,并且使 上述消毒杀菌剂溶出到该被处理水中,得到消毒杀菌水,该水处理器的特征在 于,
具备阀单元,在上述处理材料的残留量通过上述溶出而成为零时,该阀单 元封闭上述流道。
2.一种水处理器,其具备流道、配置在该流道内且具有由水溶性固体构 成的消毒杀菌剂的处理材料,从上述处理材料的上游侧供给被处理水,并且使 上述消毒杀菌剂溶出到该被处理水中,得到消毒杀菌水,该水处理器的特征在 于,
具备阀单元,当上述处理材料的残留量通过上述溶出而减少到成为零之前 的规定值时,该阀单元封闭上述流道。
3.根据权利要求2所述的水处理器,其特征在于,
形成有空间,在上述处理材料的残留量减少到上述规定值,上述阀单元封 闭上述流道时,该空间收纳该处理材料的残部。
4.根据权利要求3所述的水处理器,其特征在于,
上述阀单元具备堵塞上述流道的阀体,
在上述流道的上述处理材料的周围竖立设置有突起状的限制器,该限制器 由筒体构成,在上述处理材料的残留量减少到规定值时阻止上述阀体的移动,
在该限制器的内侧形成上述空间。
5.根据权利要求4所述的水处理器,其特征在于,
上述限制器的高度是3~5mm。
6.根据权利要求3~5任一项所述的水处理器,其特征在于,
上述阀单元具备堵塞上述流道的阀体,
在该阀体的与上述处理材料的接触面形成凹洼部,利用该凹洼部形成上述 空间。
7.根据权利要求6所述的水处理器,其特征在于,
上述凹洼部的深度是3~5mm。
8.根据权利要求1~7任一项所述的水处理器,其特征在于,
上述阀单元至少具有一个以阀体堵塞上述流道的方式对上述阀体加力,且 使上述阀体移动的弹性体。
9.根据权利要求8所述的水处理器,其特征在于,
上述阀单元具有多个上述弹性体。
10.一种净水器,其特征在于,
具备权利要求1~9任一项所述的水处理器和对上述消毒杀菌水进行过滤 的过滤材料。
说明书
水处理器及具备该水处理器的净水器
技术领域
本发明涉及对被处理水进行消毒杀菌的水处理器与具备该水处理器的净 水器。本申请根据2012年1月31日在日本申请的特愿2012-018458号要求优 先权,并在此引用其内容。
背景技术
作为处理自来水等的净水器,广泛使用具备膜、吸附材料等的过滤材料的 净水器。过滤材料一般需要在处理一定量的水且处理能力下降时,更换为新的 过滤材料。因此,这种净水器实际测量处理水量,当处理水量到达规定值时, 通知用户过滤材料的更换时期。
例如,在专利文献1中记载了用于正确地测定处理水量的技术。另外,在 专利文献2及3中记载了在处理水量到达规定值,过滤材料的更换时期到来时, 之后无法将被处理水导入净水器的净水器。根据专利文献2及3记载的净水器, 能够提前避免继续使用处理能力下降的过滤材料,饮用处理不充分的水等不良 状况。
现有技术文献
专利文献
专利文献1:日本特开2003-202248号公报
专利文献2:日本特表平10-509378号公报
专利文献3:日本特表2005-503916号公报
发明内容
发明所要解决的课题
本发明的目的在于提供不仅能够提前避免继续使用处理能力下降的过滤 材料,饮用利用过滤材料的处理不充分的水等不良状况,还能够可靠地进行水 的消毒杀菌处理的净水器。
另外,本发明的目的在于提供能够利用消毒杀菌剂对水进行处理,并且当 消毒杀菌剂的残留量减少到规定值或零时,之后不取出水,能够提前避免饮用 未经消毒杀菌处理的水等不良状况的水处理器。
用于解决课题的方法

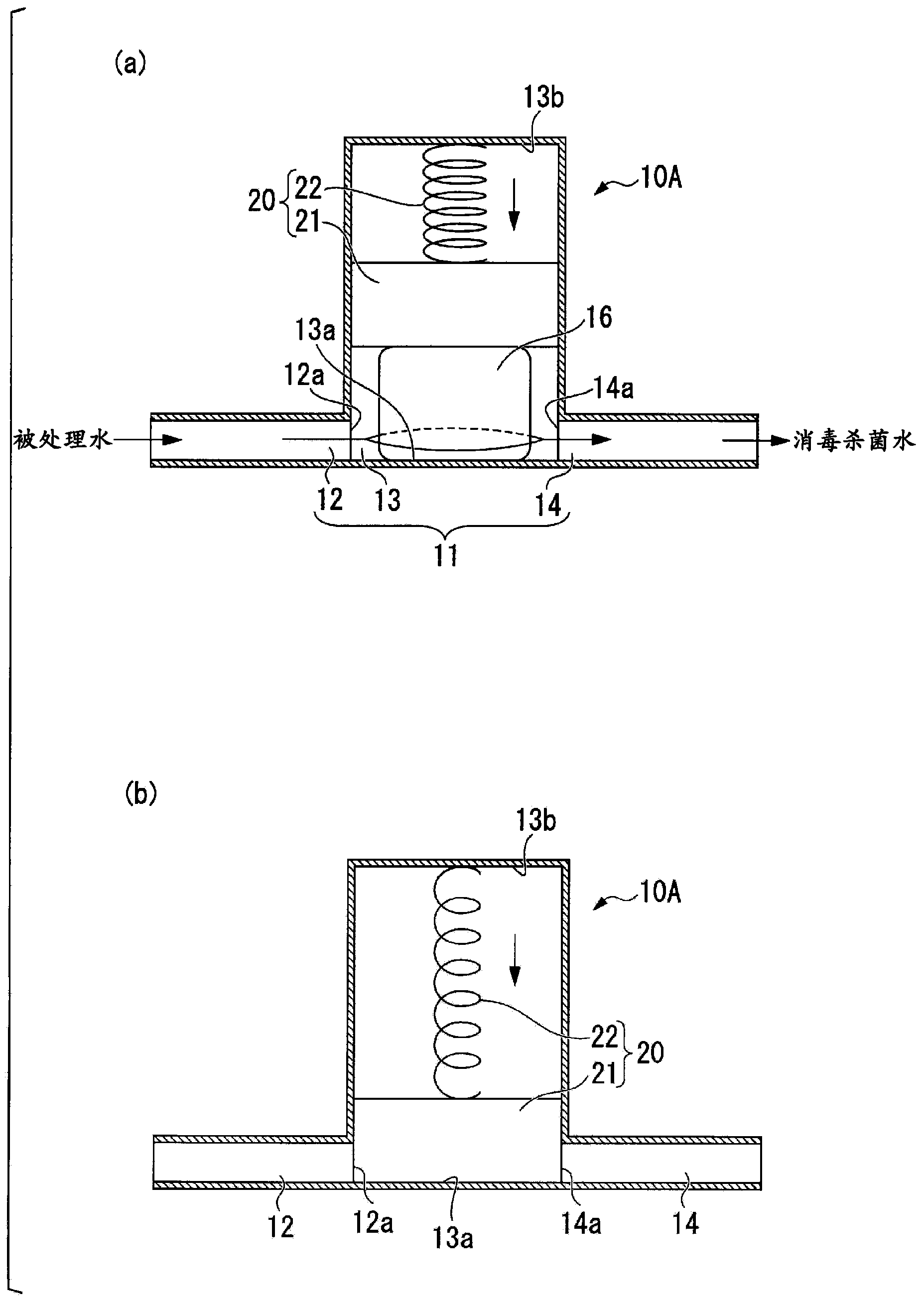

本发明的水处理器具备流道、配置在该流道内且具有由水溶性固体构成的 消毒杀菌剂的处理材料,从上述处理材料的上游侧供给被处理水,并且使上述 消毒杀菌剂溶出到该被处理水中,得到消毒杀菌水,具备在通过上述溶出,上 述处理材料的残留量为零时,封闭上述流道的阀单元。
根据这种结构,能够提供能利用消毒杀菌剂对水进行处理,并且当消毒杀 菌剂的残留量减少到零时,之后不取出水,能提前避免饮用未经消毒杀菌处理 的水等不良状况的水处理器。
本发明的另一方案的水处理器具备流道、配置在该流道内且具有由水溶性 固体构成的消毒杀菌剂的处理材料,从上述处理材料的上游侧供给被处理水, 使上述消毒杀菌剂溶出到该被处理水,得到消毒杀菌水,具备当通过上述溶出, 上述处理材料的残留量减少到为零前的规定值时,封闭上述流道的阀单元。
根据这种结构,能够提供能利用消毒杀菌剂对水进行处理,并且,当消毒 杀菌剂的残留量减少到规定值时,之后不取出水,能够提前避免饮用未经消毒 杀菌处理的水等不良状况的水处理器。
本发明的另一方案的水处理器形成有在上述处理材料的残留量减少到上 述规定值,上述阀单元封闭上述流道时,收纳该处理材料的残部的空间。
根据这种结构,能够在消毒杀菌剂完全溶化前成为任意的残留量时,封闭 流道。
本发明的另一方案的水处理器的上述阀单元具备堵塞上述流道的阀体,在 上述流道的上述处理材料的周围竖立设置有由筒体构成,在上述处理材料的残 留量减少到规定值时阻止上述阀体的移动的突起状的限制器,在该限制器的内 侧形成上述空间。
根据这种结构,能够在消毒杀菌剂完全溶化前成为任意的残留量时,封闭 流道。
本发明的另一方案的水处理器的上述限制器的高度是3~5mm。
根据这种结构,能够尽量减少消毒杀菌剂的残留量而避免浪费,并且能够 完全封闭流道。
本发明的另一方案的水处理器的上述阀单元具备堵塞上述流道的阀体,在 该阀体的与上述处理材料的接触面形成凹洼部,利用该凹洼部形成上述空间。
根据这种结构,能够在消毒杀菌剂完全溶化前的成为任意的残留量时,封 闭流道。
本发明的另一方案的水处理器的上述凹洼部的深度是3~5mm。
根据这种结构,能够尽量减少消毒杀菌剂的残留量而避免浪费,并且能够 完全封闭流道。
本发明的另一方案的水处理器的上述阀单元至少具有一个以阀体堵塞上 述流道的方式对上述阀体加力,且使上述阀体移动的弹性体。
根据这种结构,随着消毒杀菌剂的残留量减少,能够对阀体加力并使阀体 移动,从而封闭流道。
本发明的另一方案的水处理器的上述阀单元具有多个上述弹性体。
根据这种结构,能够均匀地对阀体加力。另外,即使在多个弹性体中、某 弹性体上产生不良状况,能够利用剩余的弹性体可靠地封闭流道。
本发明的净水器具备本发明的水处理器、对上述消毒杀菌水进行过滤的过 滤材料。
根据这种结构,能够提供不仅能提前避免继续使用处理能力下降的过滤材 料,饮用利用过滤材料的处理不充分的水等的不良状况,还能可靠地进行水的 消毒杀菌处理的净水器。
发明效果
根据本发明,能够提供不仅能提前避免继续使用处理能力下降的过滤材 料,饮用利用过滤材料的处理不充分的水等的不良状况,还能可靠地进行水的 消毒杀菌处理的净水器。
另外,根据本发明,能够提供能利用消毒杀菌剂对水进行处理,并且在消 毒杀菌剂的残留量减少到规定值或零时,之后不取出水,能提前避免饮用未经 消毒杀菌处理的水等不良状况的水处理器。
