申请日2013.03.25
公开(公告)日2013.10.30
IPC分类号C02F5/00
摘要
本实用新型提出了一种强磁水处理器，用以解决现有技术中水处理设备结构复杂的问题。该强磁水处理器包括套管和磁铁，套管的一端固定有进水卡盘，进水卡盘上开有与套管内腔相连通的进水口，套管的另一端固定有出水卡盘，出水卡盘上开有与套管内腔相连通的出水口;在磁铁上开有通孔，该通孔与套管的内腔相配合形成流水通道。该强磁水处理器的整体结构简单，水流通过进水口进入套管的内腔后，在以一定的速度流经流水通道时，磁铁的垂直磁场将会产生电动势，使晶格细化，即使原水中颗粒粒径变小，且水流的速度越大，磁铁产生的电动势越大，效果也越理想，从而达到防垢、除垢的目的。
权利要求书
1.强磁水处理器，其特征在于，包括：
套管，所述套管的一端固定有进水卡盘，所述进水卡盘上开有与所述套管 内腔相连通的进水口，所述套管的另一端固定有出水卡盘，所述出水卡盘上开 有与所述套管内腔相连通的出水口;
磁铁，所述磁铁上开有通孔，所述通孔与所述套管的内腔相配合形成流水 通道。
2.如权利要求1所述的强磁水处理器，其特征在于：所述套管包括两段， 所述磁铁固定于两段所述的套管之间，所述磁铁与所述套管之间密封连接。
3.如权利要求1所述的强磁水处理器，其特征在于：所述套管为一段，所 述磁铁嵌入所述套管的内壁。
4.如权利要求1所述的强磁水处理器，其特征在于：所述磁铁为钕铁硼稀 土永磁磁铁。
5.如权利要求1至4任一项所述的强磁水处理器，其特征在于：所述进水 口处设有位于所述进水卡盘上游位置的RO膜。
说明书
强磁水处理器
技术领域
本实用新型涉及水处理设备技术领域，特别是指一种结构简单、具有较好 防垢、除垢功能的强磁水处理器。
背景技术
水是人类发展不可缺少的自然资源，是人类和一切生物赖以生存的物质基 础。当今世界，水资源不足和污染构成的水源危机已成为任何一个国家在政策、 经济和技术上所面临的复杂问题和社会经济发展的主要制约因素。
在水资源日益缺乏的情况下，水资源污染的现实又使人们增加了一份忧虑。 在中国很多地区，由于各种复杂因素致使不少水体已经严重受到污染，这更加 剧了水资源紧缺的矛盾。
要解决好现实当中与人类社会生活密切相关的水问题，就一定要用到现代 的水处理技术以及水处理设备。“水处理设备”是一类对水做过滤净化处理的设 备，其通过各种物理的、化学的手段，去除水中一些对生产、生活不需要的有 害的物质。现有技术的水处理设备多种多样，但整体结构复杂，设备成本较高， 不适合普通消费者使用，具有一定的局限性。
实用新型内容
本实用新型提出一种强磁水处理器，解决了现有技术中水处理设备结构复 杂的问题。

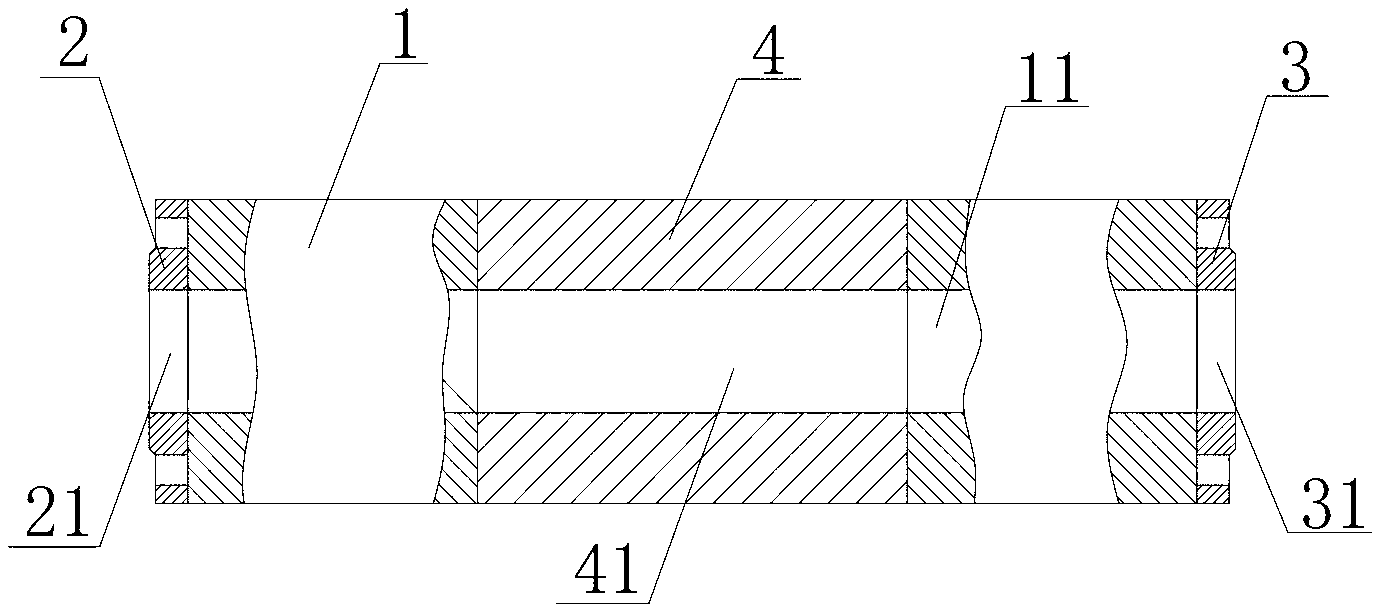

本实用新型的技术方案是这样实现的：强磁水处理器，包括套管和磁铁， 所述套管的一端固定有进水卡盘，所述进水卡盘上开有与所述套管内腔相连通 的进水口，所述套管的另一端固定有出水卡盘，所述出水卡盘上开有与所述套 管内腔相连通的出水口;所述磁铁上开有通孔，所述通孔与所述套管的内腔相 配合形成流水通道。
作为一种优选的实施方式，所述套管包括两段，所述磁铁固定于两段所述 的套管之间，所述磁铁与所述套管之间密封连接。
作为另一种优选的实施方式，所述套管为一段，所述磁铁嵌入所述套管的 内壁。
作为对上述技术方案的改进，所述进水口处设有位于所述进水卡盘上游位 置的RO膜。
采用了上述技术方案后，本实用新型的有益效果是：该强磁水处理器的整 体结构简单，水流通过进水口进入套管的内腔后，在以一定的速度流经流水通 道时，磁铁的垂直磁场将会产生电动势，使晶格细化，即使原水中颗粒粒径变 小，且水流的速度越大，磁铁产生的电动势越大，效果也越理想，从而达到防 垢、除垢的目的。
由于在进水口处设有位于进水卡盘上游位置的RO膜(即反渗透膜)，能够 对水流起到分离、提纯、浓缩的目的，有效去除水中的细菌、病毒、胶体和有 机物等杂质。
