申请日2013.11.25
公开(公告)日2015.05.27
IPC分类号C02F9/04; C02F9/14; C02F9/08
摘要
一种地埋式一体化污水处理系统，包括沉淀池，沉淀池出水口通过管路和一级曝气池进水口连接，一级曝气池出水口和二级曝气池进水口连接，二级曝气池出水口和净水池入水口连接，净水池出水口和排水管连接，沉淀池、一级曝气池、二级曝气池、净水池、排水管之间均设有水泵，沉淀池、一级曝气池、二级曝气池、净水池的污泥出口和污泥总管连接，并通过污泥泵提升到底面，沉淀池、一级曝气池、二级曝气池、净水池、水泵、污泥总管设置在壳体内，壳体底部设有滚轮，污泥泵安装在壳体外，本发明设置在地下，不占用场地，一体化设置，结构紧凑，同时移动方便。
权利要求书
1.一种地埋式一体化污水处理系统，包括沉淀池(1)，其特 征在于：沉淀池(1)出水口通过管路和一级曝气池(2)进水口连接， 一级曝气池(2)出水口和二级曝气池(3)进水口连接，二级曝气池 (3)出水口和净水池(4)入水口连接，净水池(4)出水口和排水 管连接，沉淀池(1)、一级曝气池(2)、二级曝气池(3)、净水池(4)、 排水管之间均设有水泵(5)，沉淀池(1)、一级曝气池(2)、二级曝 气池(3)、净水池(4)的污泥出口和污泥总管(6)连接，并通过污 泥泵(7)提升到底面，沉淀池(1)、一级曝气池(2)、二级曝气池 (3)、净水池(4)、水泵(5)、污泥总管(6)设置在壳体(8)内， 壳体(8)底部设有滚轮(9)，污泥泵(7)安装在壳体(8)外。
说明书
一种地埋式一体化污水处理系统
技术领域
本发明涉及一种地埋式一体化污水处理系统。
背景技术
现有的小型污水处理装置往往安置在地面上，占用场地大。
发明内容
为了克服上述现有技术的缺点，本发明的目的在于提供一种地埋式 一体化污水处理系统，设置在地下，不占用场地。
为了达到上述目的，本发明采取的技术方案为：

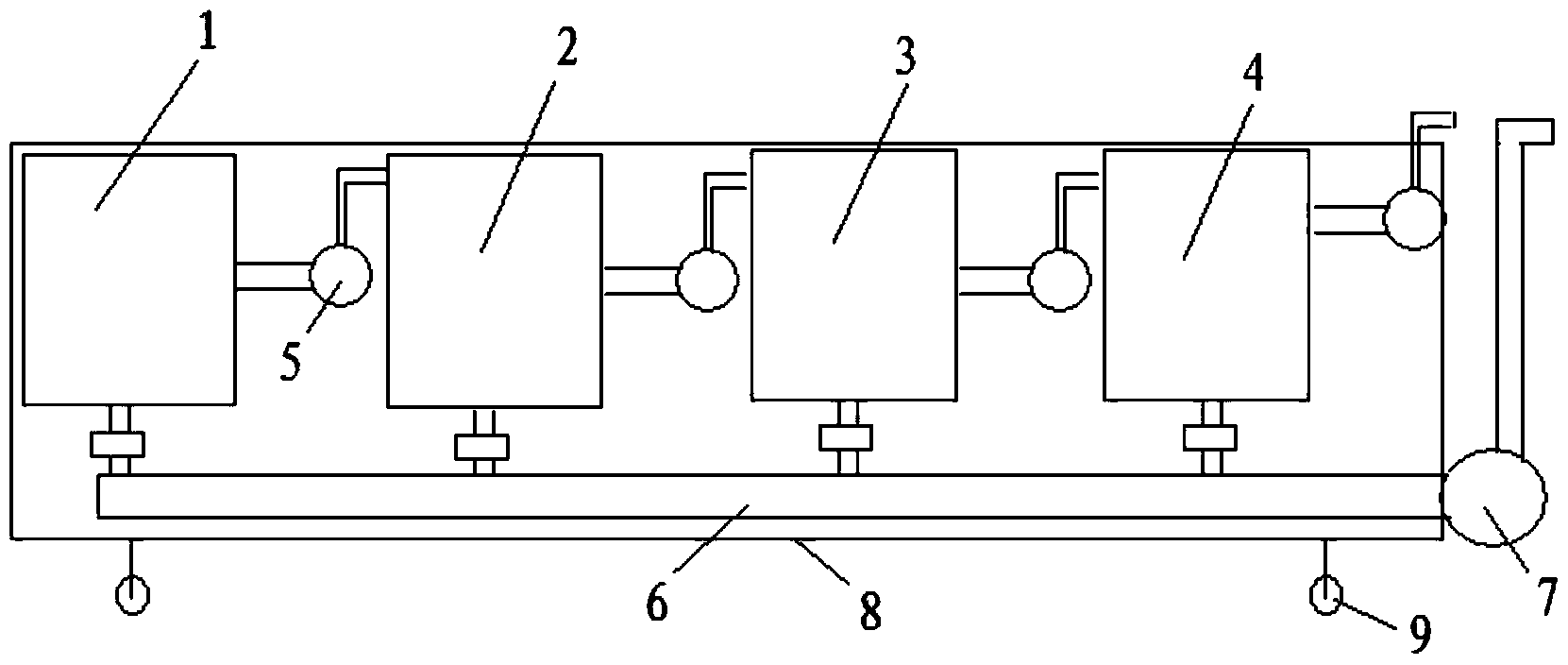

一种地埋式一体化污水处理系统，包括沉淀池1，沉淀池1出水口 通过管路和一级曝气池2进水口连接，一级曝气池2出水口和二级曝 气池3进水口连接，二级曝气池3出水口和净水池4入水口连接，净 水池4出水口和排水管连接，沉淀池1、一级曝气池2、二级曝气池 3、净水池4、排水管之间均设有水泵5，沉淀池1、一级曝气池2、 二级曝气池3、净水池4的污泥出口和污泥总管6连接，并通过污泥 泵7提升到底面，沉淀池1、一级曝气池2、二级曝气池3、净水池4、 水泵5、污泥总管6设置在壳体8内，壳体8底部设有滚轮9，污泥 泵7安装在壳体8外。
本发明的有益效果：本发明设置在地下，不占用场地，一体化设 置，结构紧凑，同时移动方便。
