申请日2013.11.26
公开(公告)日2014.07.16
IPC分类号E03D11/02; E03C1/12
摘要
本实用新型公开了一种家庭废水冲厕装置，包括环绕便池设置的集水池，收集家庭废水的管道连接集水池进水口，废水通过竖向支撑杆的通孔和内腔进入压水腔，需要冲刷便池时，踩在压水踏板上，利用人体自重驱使压水活塞将压水腔的废水自出水口压出。出水口可以通至便池的进水口直接进行冲刷;也可以通至抽水马桶的储水箱。冲刷完成松开压水踏板，压水活塞在复位弹簧的作用下自动复位。该装置无需能源配备，经久耐用，简单易行。
权利要求书

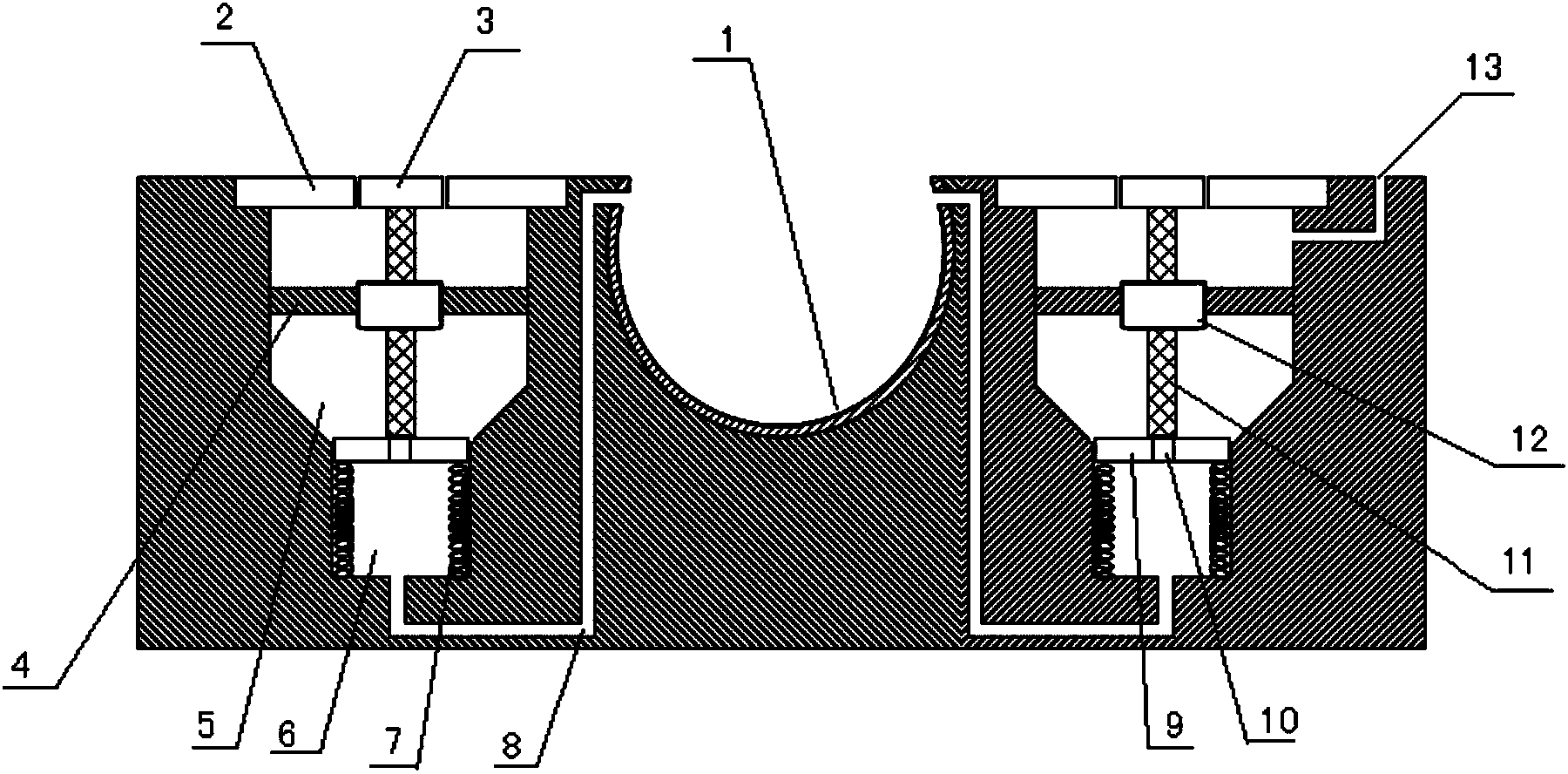

1.一种家庭废水冲厕装置，包括环绕便池设置的集水池，收集家庭废水的管道 连接集水池进水口，其特征在于，所述集水池盖板上以便池为中心左右对称设 有两个安装孔，安装孔内装置压水踏板;集水池底部对应压水踏板的位置设有 下凹的压水腔，压水腔内嵌套压水活塞，压水活塞由下方的复位弹簧支撑，压 水活塞上端通过竖向支撑杆固接所述压水踏板;所述竖向支撑杆具有中空的内 腔，内腔的下端开口通过逆止阀连通所述压水腔，内腔的侧壁设有若干通孔连 通所述集水池;所述压水踏板和压水活塞之间的集水池内设有套在所述竖向支 撑杆上的定位环，定位环通过支撑臂固定于集水池内壁上;所述压水腔底端设 有出水口。
2.如权利要求1所述的一种家庭废水冲厕装置，其特征在于，所述出水口设有 逆止阀。
说明书
一种家庭废水冲厕装置
技术领域
本实用新型涉及一种日常生活装置，尤其是一种收集家庭废水用于便池冲 刷的装置。
背景技术
随着人类社会经济的发展，水的用量越来越大，水资源的紧缺已成为发展 的制约因素之一。家庭中的生活废水如洗衣水等，如果能够循环利用，必然会 节约大量用水。
发明内容
为了解决上述弊端，本实用新型所要解决的技术问题是，提供一种收集家 庭废水用于便池冲刷的装置。为了解决上述技术问题，本实用新型采用的技术 方案是，一种家庭废水冲厕装置，包括环绕便池设置的集水池，收集家庭废水 的管道连接集水池进水口，其特征在于，所述集水池盖板上以便池为中心左右 对称设有两个安装孔，安装孔内装置压水踏板;集水池底部对应压水踏板的位 置设有下凹的压水腔，压水腔内嵌套压水活塞，压水活塞由下方的复位弹簧支 撑，压水活塞上端通过竖向支撑杆固接所述压水踏板;所述竖向支撑杆具有中 空的内腔，内腔的下端开口通过逆止阀连通所述压水腔，内腔的侧壁设有若干 通孔连通所述集水池;所述压水踏板和压水活塞之间的集水池内设有套在所述 竖向支撑杆上的定位环，定位环通过支撑臂固定于集水池内壁上;所述压水腔 底端设有出水口。
本实用新型的有益效果在于，采用上述技术方案，集水池收集家庭废水备 用，废水通过竖向支撑杆的通孔和内腔进入压水腔，需要冲刷便池时，踩在压 水踏板上，利用人体自重驱使压水活塞将压水腔的废水自出水口压出。出水口 可以通至便池的进水口直接进行冲刷;也可以通至抽水马桶的储水箱。冲刷完 成松开压水踏板，压水活塞在复位弹簧的作用下自动复位。该装置无需能源配 备，经久耐用，简单易行。
作为一种优选，所述出水口设有逆止阀。当压水活塞在复位弹簧的作用下 自动复位时，逆止阀关闭出水口，使压水腔内形成负压，迫使集水池内的废水 快速进入压水腔，便于连续作业。
