申请日2013.05.10
公开(公告)日2014.07.09
IPC分类号C02F11/12
摘要

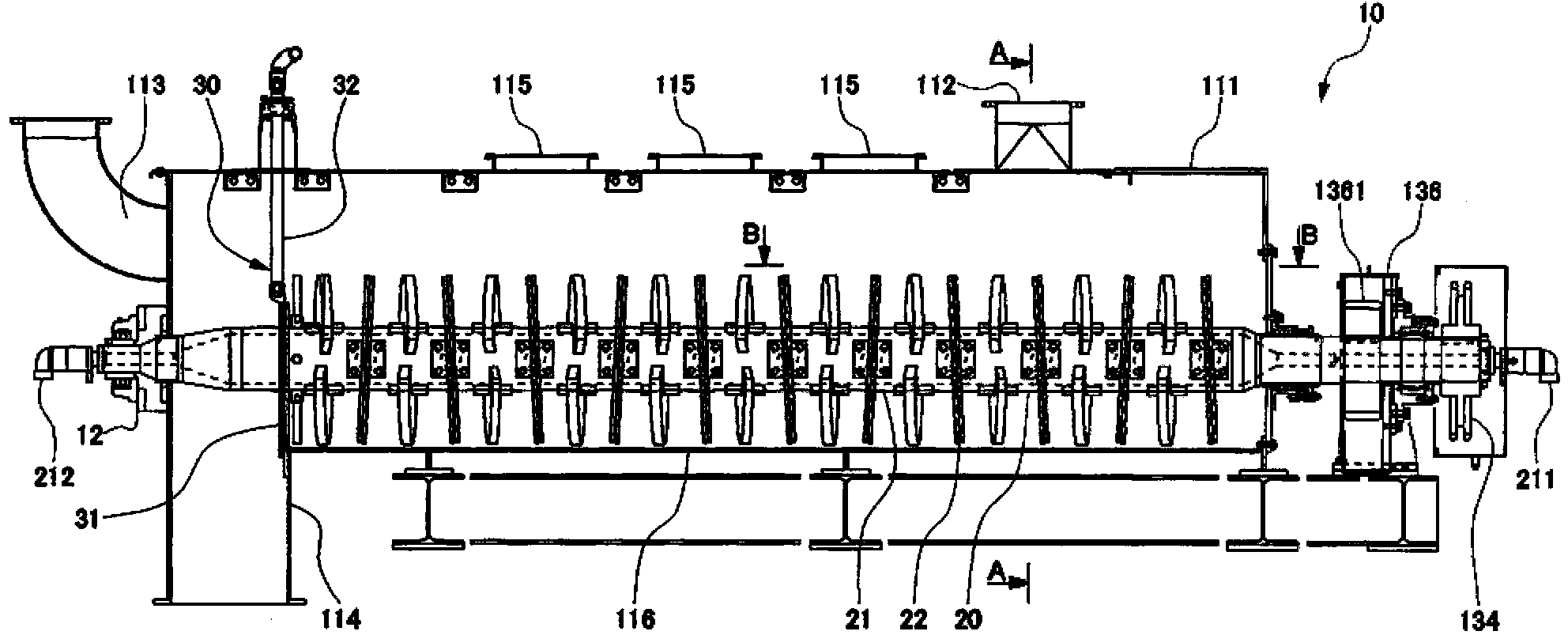

本发明提供一种一边搅拌一边输送污泥、提高了干燥效率的污泥干燥装置。污泥干燥装置(10)，由搅拌输送机构(20)一边搅拌以及输送污泥一边使其干燥，该搅拌输送机构(20)包括旋转的轴(21)与设置于轴(21)的具有扇形形状的多列桨片(22)。桨片(22)围绕通过桨片(22)的中心并与轴(21)的中心轴相交的假想轴倾斜，并且多列桨片(22)中包含法线方向互不平行的多个桨片(22)。
权利要求书
1.一种污泥干燥装置，由搅拌输送机构一边搅拌以及输送污泥一边使 其干燥，该搅拌输送机构包括旋转的轴与设置于所述轴的具有扇形形状的 多列桨片，该污泥干燥装置的特征在于：
所述多列桨片中的至少一部分，围绕通过所述至少一部分桨片的中心 而与所述轴的中心轴相交的假想轴倾斜，并且所述多列桨片中包括法线方 向互不平行的多个桨片。
2.根据权利要求1所述的污泥干燥装置，其特征在于：
所述假想轴与所述轴的中心轴垂直。
3.根据权利要求1所述的污泥干燥装置，其特征在于：
所述假想轴与所述至少一部分桨片平行。
4.根据权利要求1所述的污泥干燥装置，其特征在于：
多个所述桨片中的一部分向以所述假想轴为中心的一个旋转方向倾 斜;
多个所述桨片中的另一部分向与以所述假想轴为中心的所述一个旋转 方向相反的方向倾斜。
5.根据权利要求4所述的污泥干燥装置，其特征在于，
所述污泥输送机构在同一列中具有多个所述桨片，
所述污泥输送机构具有：同一列的所述多个桨片全部以所述假想轴为 中心向同一旋转方向倾斜的列;和
同一列的所述多个桨片以所述假想轴为中心向互不相同的旋转方向倾 斜的列。
6.根据权利要求1所述的污泥干燥装置，其特征在于：
所述轴具有从其延伸方向的一端连通至另一端、用于使热介质通过的 轴内部空间;
所述桨片具有与所述轴内部空间相连通的桨片内部空间;
所述轴内部空间与所述桨片内部空间在所述桨片的中央位置相连通。
7.根据权利要求6所述的污泥干燥装置，其特征在于：
所述桨片内部空间与所述轴内部空间通过双层管而连通，所述双层管 的内侧使所述热介质从所述轴内部空间向所述桨片内部空间流通，外侧使 所述热介质从所述桨片内部空间向所述轴内部空间流通。
8.根据权利要求6所述的污泥干燥装置，其特征在于：
所述桨片内部空间与所述轴内部空间通过供给管与排出管而连通，所 述供给管成为从所述轴内部空间通向所述桨片内部空间的供给路径，所述 排出管与所述供给管平行地设置、且成为从所述桨片内部空间通向所述轴 内部空间的排出路径。
9.根据权利要求1所述的污泥干燥装置，其特征在于：
所述污泥干燥装置具有多个所述搅拌输送机构;
所述多个搅拌输送机构配置成，在所述轴的延伸方向上相邻的桨片之 间存在相邻的其他所述搅拌输送机构的桨片。
10.根据权利要求9所述的污泥干燥装置，其特征在于：
所述多个搅拌输送机构的所述轴的转速互不相同。
11.根据权利要求1所述的污泥干燥装置，其特征在于：
在所述搅拌输送机构之下设有污泥接受部;
在所述搅拌输送机构的排出侧，设有能够调节从所述污泥接受部立起 的高度的污泥堰。
12.一种污泥干燥系统，其特征在于，包括：
权利要求1至11中的任一项所述的污泥干燥装置;
向所述污泥干燥装置供给污泥的污泥供给机构;和
从所述污泥干燥装置将干燥了的污泥排出的污泥排出机构。
说明书
污泥干燥装置
技术领域
本发明涉及一边搅拌以及输送污泥一边使其干燥的污泥干燥装置以及 包括该装置的污泥干燥系统。
背景技术
以往，一边搅拌一边输送污泥而使其干燥的污泥干燥装置众所周知。 在这种污泥干燥装置中，为了污泥的搅拌以及输送，利用在轴上设有多列 桨片(叶片)的搅拌输送机构。通过轴旋转，设置于轴的桨片也围绕轴旋 转，由此，被供给到轴的延伸方向的一端侧的污泥一边被搅拌一边向轴的 延伸方向的另一端侧被输送。
该轴为中空的，各列桨片也形成为中空的。轴的内部空间与桨片的内 部空间相连通。从轴的内部空间的一端侧供给水蒸气，从另一端侧排出水 蒸气或者冷凝水。被供给到轴的内部空间的水蒸气也从轴的内部空间向桨 片的内部空间流通而排出。
通过该搅拌输送机构，轴以及桨片的表面变热。污泥一边被搅拌一边 与轴和/或桨片接触，由此变热，污泥中所含的水分蒸发。由此，污泥在由 搅拌输送机构输送的过程中逐渐失去水分而干燥。通过这样向轴以及桨片 的内部供给热源而使污泥干燥的方式被称为间接加热方式，排气量小、低 动力，有利于节能。
作为与本申请发明相关联的技术，有以下的技术
专利文献1：国际公开第2009/044608号
专利文献2：日本特许第2872587号公报
专利文献3：日本特公平6-46137号公报
在上述以往的污泥干燥装置(间接式水蒸气加热式污泥干燥装置)的 搅拌输送机构中，在要干燥的污泥为粘性高的有机性污泥的情况下，产生 污泥附着于轴和/或桨片这样的问题。当污泥附着于轴和/或桨片时，向污泥 整体的导热速度下降，干燥效率下降。甚至有时污泥堆积于多列桨片之间， 搅拌输送机构作为整体变成一根圆棒状，导致无法操作。
发明内容
本发明的目的在于在一边搅拌一边输送污泥的污泥干燥装置中提高干 燥效率。
本发明的污泥干燥装置，由搅拌输送机构一边搅拌以及输送污泥一边 使其干燥，该搅拌输送机构包括旋转的轴与设置于所述轴的具有扇形形状 的多列桨片，其中，所述多列桨片中的至少一部分，围绕通过所述至少一 部分桨片的中心而与所述轴的中心轴相交的假想轴倾斜，并且所述多列桨 片中包括法线方向互不平行的多个桨片。
根据该结构，通过设有多列桨片的轴旋转，相邻的桨片彼此之间的空 间体积增减，所以促进了污泥从桨片之间的空间挤出或者进入该空间的动 作，由此，能够防止污泥向桨片和/或轴附着而提高干燥效率。另外，在桨 片不是平面状的情况下，通过使其近似于平面形状，能够确定其法线方向。
在上述的污泥干燥装置中，所述假想轴也可以与所述轴的中心轴垂直。 根据该结构，通过轴的旋转，桨片能够高效地发挥输送作用或返回作用。
在上述的污泥干燥装置中，所述假想轴也可以与所述至少一部分桨片 平行。根据该结构，桨片的面变为与轴的中心轴垂直，通过轴的旋转，桨 片能够高效地发挥输送作用或返回作用。
另外，在上述的污泥干燥装置中，多个所述桨片中的一部分向以所述 假想轴为中心的一个旋转方向倾斜;多个所述桨片中的另一部分向与以所 述假想轴为中心的所述一个旋转方向相反的方向倾斜。
根据该结构，存在通过轴的旋转而向输送方向输送污泥的桨片与通过 轴的旋转使污泥向与输送方向相反的方向返回的桨片，所以能够提高污泥 的搅拌效果。
另外，在上述的污泥干燥装置中，所述污泥输送机构也可以，在同一 列中具有多个所述桨片，并具有：同一列的所述多个桨片全部以所述假想 轴为中心向同一旋转方向倾斜的列;和同一列的所述多个桨片以所述假想 轴为中心向互不相同的旋转方向倾斜的列。
通过该结构，存在：在同一列具有通过轴的旋转向输送方向输送污泥 的输送桨片和通过轴的旋转使污泥向与输送方向相反的方向返回的返回桨 片的搅拌列;和在同一列仅具有输送桨片的输送列或者在同一列仅具有返 回桨片的返回列，所以能够提高污泥的搅拌效果。
另外，在上述的污泥干燥装置中，所述轴具有从其延伸方向的一端连 通至另一端、用于使热介质通过的轴内部空间;所述桨片具有与所述轴内 部空间连通的桨片内部空间;所述轴内部空间与所述桨片内部空间在所述 桨片的中央位置连通。
根据该结构，桨片内部空间在桨片的中央位置与轴内部空间相连通， 所以桨片能够一边确保桨片内部空间与轴内部空间的连通，一边将相对于 轴以任意角度倾斜的桨片相对于轴进行安装。
另外，在上述的污泥干燥装置中，所述桨片内部空间与所述轴内部空 间也可以通过双层管连通，所述双层管的内侧使所述热介质从所述轴内部 空间向所述桨片内部空间流通，外侧使所述热介质从所述桨片内部空间向 所述轴内部空间流通。
根据该结构，能够分出使热介质从轴内部空间向桨片内部空间流通的 供给路径与使热介质从桨片内部空间向轴内部空间流通的排出路径，所以 能够高效地向桨片内部空间供给热介质。另外，以外侧为排出路径，所以 在向桨片内部空间供给的热介质为水蒸气的情况下，即使在桨片内部空间 内该水蒸气的温度下降而变为液体的情况下，也不会使该液体向供给路径 逆流，能够通过供给路径的外侧回收。
另外，在上述的污泥干燥装置中，所述桨片内部空间与所述轴内部空 间也可以通过供给管和排出管而连通，所述供给管为从所述轴内部空间通 向所述桨片内部空间的供给路径，所述排出管与所述供给管平行地设置、 并成为从所述桨片内部空间通向所述轴内部空间的排出路径。
根据该结构，也能够分出使热介质从轴内部空间向桨片内部空间流通 的供给路径与使热介质从桨片内部空间向轴内部空间流通的排出路径，所 以能够高效地向桨片内部空间供给热介质。
另外，优选：上述的污泥干燥装置具有多个所述搅拌输送机构;所述 多个搅拌输送机构配置成，在所述轴的延伸方向上相邻的桨片之间存在相 邻的其他所述搅拌输送机构的桨片。
根据该结构，位于搅拌输送机构的桨片之间的污泥由相邻的其他的搅 拌输送机构的桨片搅拌，所以搅拌效率提高。
优选：所述多个搅拌输送机构的所述轴的转速互不相同。根据该结构， 一方的搅拌输送机构的桨片与另一方的搅拌输送机构的桨片之间的距离变 化，能够对污泥施加不均匀的力，所以污泥从桨片剥离的剥离性提高。
优选：在所述搅拌输送机构之下设有污泥接受部;在所述搅拌输送机 构的排出侧，设有能够调节从所述污泥接受部立起的高度的污泥堰。根据 该结构，能够调整排出的干燥污泥的含水率。
本发明的另外的技术方案，一种污泥干燥系统，包括：上述污泥干燥 装置;向所述污泥干燥装置供给污泥的污泥供给机构;和从所述污泥干燥 装置将干燥了的污泥排出的污泥排出机构。优选：污泥干燥系统还包括用 于在对从所述污泥干燥装置排出的循环气体进行加热后使其返回到所述污 泥干燥装置的排气循环机构。优选：污泥干燥系统还包括在返回到所述污 泥干燥装置之前对循环气体进行减湿的洗涤方式或者间接式的减湿装置。
根据该污泥干燥系统也一样，通过设有多列桨片的轴旋转，相邻的桨 片彼此之间的空间体积增减，由此能够防止污泥向桨片和/或轴附着以提高 干燥效率。
根据本发明，通过设有多列桨片的轴旋转，相邻的桨片彼此之间的空 间体积增减，由此能够防止污泥的附着以提高干燥效果。
