申请日2013.08.07
公开(公告)日2013.10.23
IPC分类号B24C9/00
摘要
本发明公开了一种喷砂线废水处理回用装置，喷砂线的喷砂段具有喷砂机和喷砂槽，所述喷砂槽具有排水管，设有废水收集池、压滤机和回用水管，所述排水管与所述废水收集池的进水口连接，所述废水收集池的出水口通过管道连接所述压滤机的进水口，所述废水收集池和所述压滤机之间的管道上设有第一泵浦，所述压滤机的出水口连接有所述回用水管，所述回用水管连接至所述喷砂机的进水口，所述回用水管上设有第二泵浦，该喷砂线废水处理回用装置不仅实现了喷砂线废水的处理及循环利用，节约了水资源，而且可以回收金刚砂，更能降低废水场的废水处理难度及成本，真正的实现了节能减排。
权利要求书

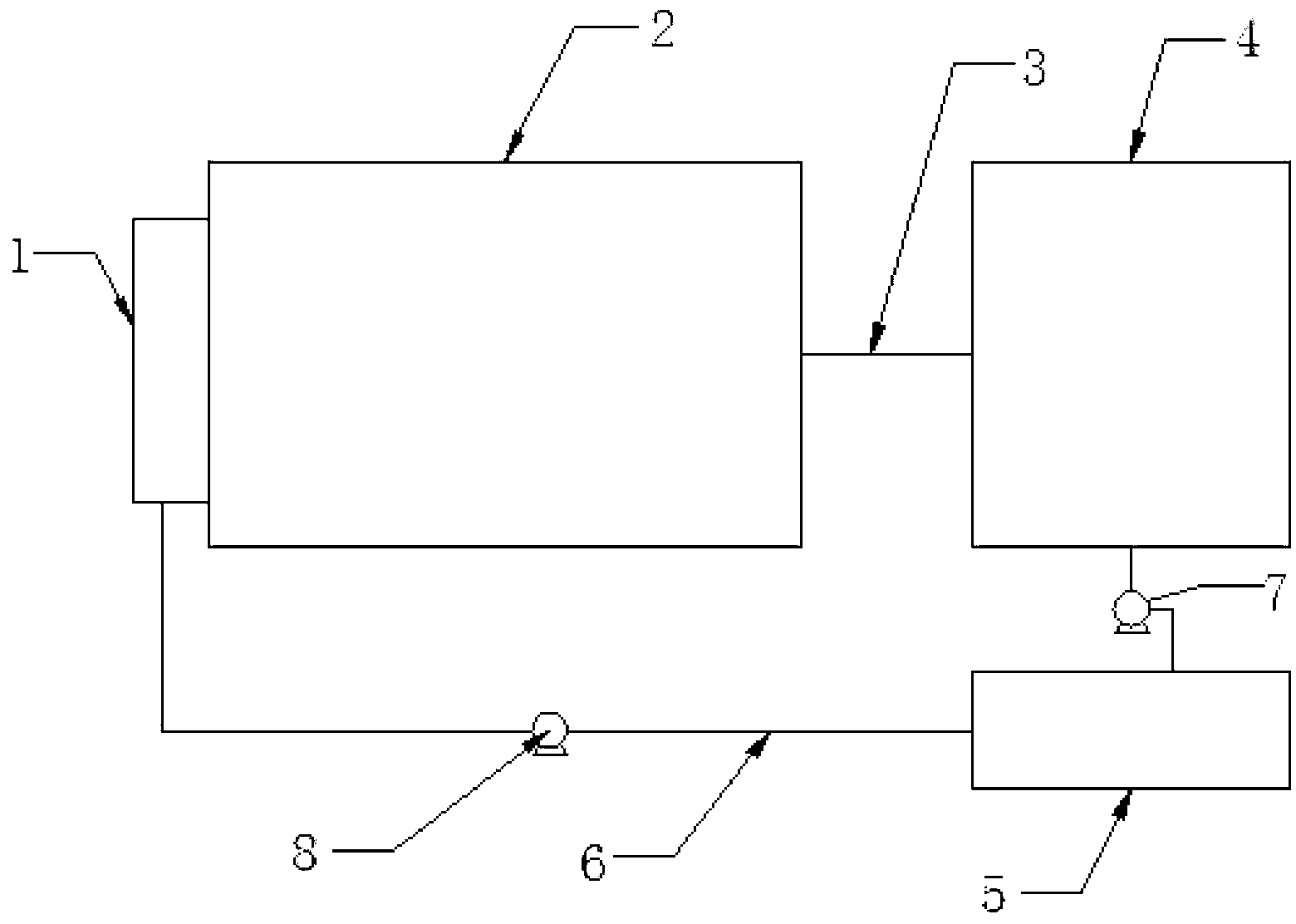

1.一种喷砂线废水处理回用装置，喷砂线的喷砂段具有喷砂机(1)和喷 砂槽(2)，其特征在于：所述喷砂槽(2)具有排水管(3)，设有废 水收集池(4)、压滤机(5)和回用水管(6)，所述排水管(3)与 所述废水收集池(4)的进水口连接，所述废水收集池(4)的出水口 通过管道连接所述压滤机(5)的进水口，所述废水收集池(4)和所 述压滤机(5)之间的管道上设有第一泵浦(7)，所述压滤机(5)的 出水口连接有所述回用水管(6)，所述回用水管(6)连接至所述喷 砂机(1)的进水口，所述回用水管(6)上设有第二泵浦(8)。
说明书
喷砂线废水处理回用装置
技术领域
本发明涉及印刷电路板行业的喷砂线改进，具体涉及对喷砂线的废水处理及利用装置。
背景技术
印刷电路板制作工艺中，喷砂线是一道对印刷线路板进行表面处理的 工序，喷砂线喷砂段使用的水是自来水，喷完板子的“废水”均是通 过排水管道排到废水场，喷砂段再补充自来水使用，因此相当耗费水 资源，且排放到废水场增加了废水处理成本。
发明内容
为了克服上述缺陷，本发明提供了一种喷砂线废水处理回用装置，该 喷砂线废水处理回用装置不仅实现了喷砂线废水的处理及循环利用， 节约了水资源，而且可以回收金刚砂，更能降低废水场的废水处理难 度及成本，真正的实现了节能减排，又且结构简单、易于实施。
本发明为了解决其技术问题所采用的技术方案是：
一种喷砂线废水处理回用装置，喷砂线的喷砂段具有喷砂机和喷砂槽 ，所述喷砂槽具有排水管，设有废水收集池、压滤 机和回用水管，所述排水管与所述废水收集池的进水口连接，所述废 水收集池的出水口通过管道连接所述压滤机的进水口，所述废水收集 池和所述压滤机之间的管道上设有第一泵浦，所述压滤机的出水口连 接有所述回用水管，所述回用水管连接至所述喷砂机的进水口，所述 回用水管上设有第二泵浦。
本发明的有益效果是：本发明是在喷砂线原有基础上增设了废水收集 池、压滤机、回用水管以及泵浦，将原本直接排放至废水场的喷砂线 废水通过排水管统一收集至废水收集池，废水不仅在废水收集池中得 到收集，更能在废水收集池中沉淀下一部分金刚砂以降低后续压滤机 的处理量，然后再由第一泵浦打入压滤机中进行压滤处理使金刚砂得 到彻底去除，压滤机出来的干净水则通过第二泵浦及回用水管输送至 喷砂机使用，因此，该喷砂线废水处理回用装置不仅实现了喷砂线废 水的处理及循环利用，节约了水资源，而且可以回收金刚砂，更能降 低废水场的废水处理难度及成本，真正的实现了节能减排。
