申请日2013.08.13
公开(公告)日2014.01.15
IPC分类号C02F9/12
摘要
本实用新型涉及一种全自动自清洗全程水处理器，其包括罐体、设置于罐体侧上部的进水管、设置于罐体侧部的出水管和电控系统，所述罐体底端设置有排污口，所述罐体内设置有滤筒，所述出水管与滤筒相通，所述罐体内部设置有中心转轴，所述中心转轴通过连接板与毛刷相连接，所述毛刷与滤筒内壁相接触，所述排污口设置有排水控制阀。本实用新型将传统单一的磁水处理技术、射频水处理技术、化学水处理技术有机结合，从而克服了单纯物理法或者化学法的技术缺陷，可节约化学药剂30%的适用量，并且更好的保护了换热设备及其他附属设备。
权利要求书

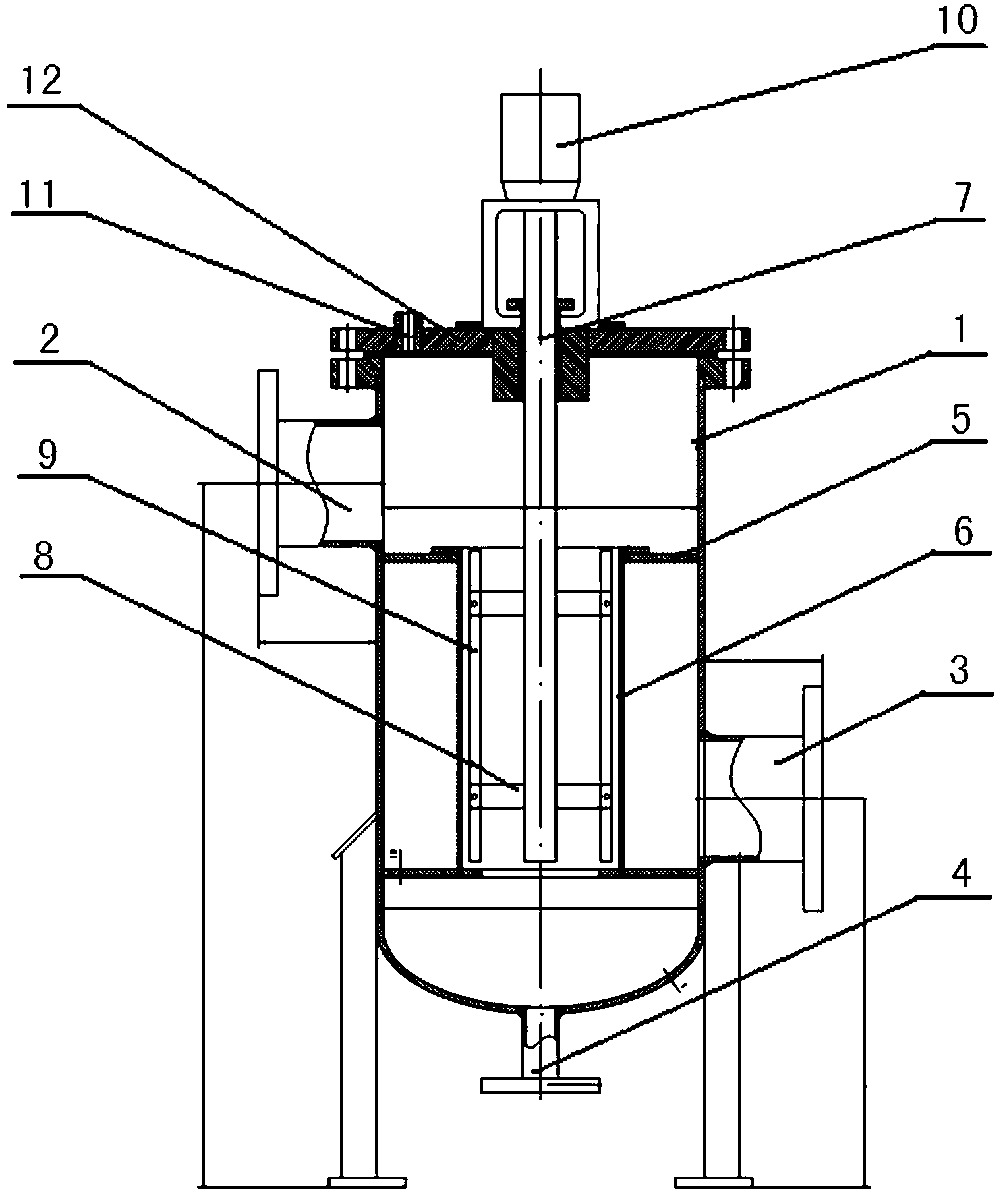

1.一种全自动自清洗全程水处理器，其包括罐体(1)、设置于罐体(1)侧上部的进水管(2)、设置于罐体(1)侧部的出水管(3)和电控系统，其特征在于所述罐体(1)底端设置有排污口(4)，所述罐体(1)内设置有滤筒(6)，所述出水管(3)与滤筒(6)相通，所述罐体(1)内部设置有中心转轴(7)，所述中心转轴(7)通过连接板(8)与毛刷(9)相连接，所述毛刷(9)与滤筒(6)内壁相接触，所述排污口(4)设置有排水控制阀。
2.根据权利要求1所述的一种全自动自清洗全程水处理器，其特征在于所述滤筒(6)上下通过固定于罐体(1)内壁的滤板(5)支撑。
3.根据权利要求1所述的一种全自动自清洗全程水处理器，其特征在于所述中心轴(7)由减速机(10)驱动。
4.根据权利要求1所述的一种全自动自清洗全程水处理器，其特征在于所述罐体(1)上部设置有罐盖(12)，所述罐盖(12)上设置有射频发生器(11)。
5.根据权利要求4所述的一种全自动自清洗全程水处理器，其特征在于所述罐盖(12)上设置有超声波装置。
6.根据权利要求1-5任一项所述的一种全自动自清洗全程水处理器，其特征在于所述滤筒(6)由滤网和活性铁质滤膜组成。
说明书
一种全自动自清洗全程水处理器
技术领域
本实用新型涉及一种水处理设备，具体涉及一种全自动自清洗全程水处理器。
背景技术
目前，水资源的浪费已经成为全球议题，如何节约用水已经成各个大中小企业或用户所关注的问题。在化工、油田、炼油、钢铁、发电、制药、洗煤、食品、制药、造纸、制糖、中央空调、锅炉采暖、地源热泵及其它工矿企业需要对循环水、源水及污进行处理。
传统的用于循环水(包括净环水和浊环水)、污水、油田回注水、自来水、地表水、地下水、海水、游泳池用水、热水的水质处理及控制的方法通常包括单一的磁水处理技术、射频水处理技术和化学水处理技术。以上技术仅仅单纯的应用物理法或者化学法，占地面积大，严重浪费生产材料，一台设备只起到单一的一种效果，药剂投入量大。生产应用中，传统的水处理器需要停机进行反冲洗，使用不方便，影响空调机机组乃至整个系统的正常运行，严重影响企业的经济效益，浪费人力。
鉴于此，需要发明一种全自动自清洗全程水处理器，用以解决以往传统装置的缺点。
发明内容
本实用新型所要解决的问题在于提供一种全自动自清洗全程水处理器，其具备节能、节水、节员、运行费用低、防垢、防腐、效果好的优点。
为解决上述技术问题，本实用新型采用如下技术方案：
一种全自动自清洗全程水处理器，其包括罐体、设置于罐体侧上部的进水管、设置于罐体侧部的出水管和电控系统，所述罐体底端设置有排污口，所述罐体内设置有滤筒，所述出水管与滤筒相通，所述罐体内部设置有中心转轴，所述中心转轴通过连接板与毛刷相连接，所述毛刷与滤筒内壁相接触，所述排污口设置有排水控制阀。
作为本实用新型进一步的改进，所述滤筒上下通过固定于罐体内壁的滤板支撑。
作为本实用新型进一步的改进，所述中心轴由减速机驱动。
作为本实用新型进一步的改进，所述罐体上部设置有罐盖，所述罐盖上设置有射频发生器。
作为本实用新型进一步的改进，所述罐盖上设置有超声波装置。
作为本实用新型进一步的改进，所述滤筒由滤网和活性铁质滤膜组成。
与现有技术相比，本实用新型的有益效果如下：
1.节水、节能、节员、运行费用极低。其独特的物理法处理方式，使设备在实行同等功效的情况下，综合运行成本仅相当于化学加药法的10%。
2.综合两种以上最新技术的全自动水处理器。是传统“水处理器”的替代产品，产品性能远优于普通全程水处理器、射频水处理器、电子水处理及磁处理器等。
3.防垢、防腐效果甚佳。在射频技术的基础上加装超声波装置。弥补了普通全程水处理器在防垢、防垢功能方面的持续性不足之处。
4.杀菌灭藻功效显著。在老管道系统中15天之内有明显效果，以后不再有菌藻类产生;新管道系统中不会产生菌藻类。
5.全自动在线冲洗，独特的多滤筒结构，可实现过滤、冲洗、排污同时进行。
本实用新型将传统单一的磁水处理技术、射频水处理技术、化学水处理技术有机结合，从而克服了单纯物理法或者化学法的技术缺陷，可节约化学药剂30%的适用量，并且更好的保护了换热设备及其他附属设备。从而为企业创作巨大的经济效益。产品采用强磁吸附、活性铁质滤膜、多筒精密滤网的多重过滤并联，过滤面积大、精度高、排污量小、全自动控制、无需人员值守，运行管理费用低。设备配置选用环保型水处理药剂，不污染环境、对人体无害。最适合高硬度水质的处理。内置多过滤网和活性铁质滤膜，结合强磁场吸附。可有效去除水中的固体颗粒物和悬浮物。其过滤精度可根据实际工艺需要灵活配置，最高过滤精度为30um。可过滤精度规格(um)：30,50,100,150,200。
