申请日2013.08.15
公开(公告)日2015.02.25
IPC分类号D06F39/00; D06F33/02; D06F39/08; D06F39/10
摘要
本发明公开了一种具有循环水处理功能的洗衣机及其控制方法，洗衣机包括盛水筒、设于盛水筒内的洗衣结构及设于盛水筒下方的循环水处理装置，所述的循环水处理装置包括絮凝处理单元和过滤单元，絮凝处理单元包括与盛水筒连通的絮凝容器和向絮凝容器内投放絮凝剂的絮凝剂投放器，由盛水筒排水至絮凝容器内絮凝处理;过滤单元包括过滤容器和设于过滤容器内的过滤网，过滤容器分别与絮凝容器和盛水筒连通，将絮凝容器内絮凝处理的水过滤后重新排入盛水筒内再次使用。本发明循环絮凝过滤处理水至洗涤结束，将水排入循环水处理装置进行絮凝处理单元和过滤单元清洗，最后排出。本发明具有节约水资源、减少水污染、保护环境的特点。
权利要求书
1.一种具有循环水处理功能的洗衣机，包括盛水筒、设于盛水筒内的洗衣结构 及设于盛水筒下方的循环水处理装置，其特征在于：所述的循环水处理装置包括絮 凝处理单元和过滤单元，
絮凝处理单元，包括与盛水筒连通的絮凝容器和向絮凝容器内投放絮凝剂的絮 凝剂投放器，由盛水筒排水至絮凝容器内絮凝处理;
过滤单元，包括过滤容器和设于过滤容器内的过滤网，过滤容器分别与絮凝容 器和盛水筒连通，将絮凝容器内絮凝处理的水过滤后重新排入盛水筒内再次使用。
2.根据权利要求1所述的一种具有循环水处理功能的洗衣机，其特征在于：所 述的循环水处理装置还包括将絮凝过滤处理水排入盛水筒循环使用的循环水结构， 和工作结束将水排出到洗衣机外部的排水结构。
3.根据权利要求1所述的一种具有循环水处理功能的洗衣机，其特征在于：所 述的絮凝容器下部和过滤容器下部通过通断控制结构控制两容器之间的连通/断开， 絮凝容器上部与盛水筒底部出水口通过导水管连通，导水管上设有出水控制阀。
4.根据权利要求3所述的一种具有循环水处理功能的洗衣机，其特征在于：所 述的絮凝容器底部设有向洗衣机外部排水的排水结构，包括絮凝容器排水口、与排 水口连通的排水管及排水阀。
5.根据权利要求3所述的一种具有循环水处理功能的洗衣机，其特征在于：所 述的过滤容器设有将过滤水排入盛水筒的循环水结构，包括过滤容器循环出水口、 循环泵及循环管，循环管与盛水筒连通，所述的过滤网将过滤容器内部分割为两部 分，第一部分与絮凝容器连通，第二部分通过循环水结构与盛水筒连通。
6.根据权利要求1所述的一种具有循环水处理功能的洗衣机，其特征在于：所 述的絮凝容器设于过滤容器的上方，絮凝容器底部与过滤容器上部通过连接管连通， 连接管上设有截止阀，絮凝容器上部与盛水筒底部出水口通过导水管连通，导水管 上设有出水控制阀。
7.根据权利要求6所述的一种具有循环水处理功能的洗衣机，其特征在于：所 述的过滤容器底部设有向洗衣机外部排水的排水结构和将过滤水排入盛水筒的循环 水结构，所述的过滤网将过滤容器内部分割为两部分，第一部分分别与连接管和排 水结构连通，第二部分通过循环水结构与盛水筒连通。
8.根据权利要求1-7任一所述的一种具有循环水处理功能的洗衣机，其特征在 于：所述的絮凝处理单元还包括絮凝搅拌结构，主要由搅拌电机、搅拌轴及搅拌叶 轮组成，搅拌电机设于絮凝容器的外部，搅拌轴自搅拌电机延伸至絮凝容器的内部， 搅拌叶轮设于絮凝容器内部搅拌轴上。
9.根据权利要求1-7任一所述的一种具有循环水处理功能的洗衣机，其特征在 于：所述的过滤网为筒状结构，可旋转地设于过滤容器内，一端通过清洗电机驱动 连接，另一端通过旋转接头将过滤水排出至盛水筒内。
10.一种如权利要求1-9任一所述洗衣机的控制方法，其特征在于：洗涤结束， 排水至循环水处理装置，依次通过絮凝处理单元进行絮凝处理、过滤单元进行过滤 处理，再排入盛水筒漂洗，循环上述水处理过程至漂洗结束，将水排入循环水处理 装置进行絮凝处理单元和过滤单元清洗，最后排出。
说明书
一种具有循环水处理功能的洗衣机及其控制方法
技术领域
本发明涉及洗衣机领域，具体是循环节水洗衣机，尤其是一种具有循环水处理 功能的洗衣机及其控制方法。
背景技术
随着人们生活水平的提高，洗衣机现已成为人们日常生活的主要家电之一，洗 衣机的洗衣过程主要包括洗涤、漂洗、甩干几个阶段，在洗涤阶段洗衣机进水和洗 涤剂对衣物进行洗涤，进入漂洗阶段后为了漂净污渍和残留的洗涤剂，需要进更多 的水或执行更多的漂洗次数对衣物进行漂洗，这势必耗费大量的水资源，即使是省 水的滚筒洗衣机，为了漂净衣物也需要漂洗至少两次，这一过程至少要消耗30L以 上的自来水。有时衣物上的污渍较少或投放的洗涤剂较少，可能两次就漂洗干净了， 但由于用户选择了3次漂洗，势必也会造成水资源的浪费，比如6Kg的全自动洗衣 机一般两次漂洗水基本用水量在100升左右。如何在洗净衣服的同时能够做到省水 省电，一直是消费者关注的焦点之一。
目前为止尚未有家用洗衣机配套使用的水净化及循环利用装置，即便是所谓的 带有节水功能的洗衣机，一般在洗衣机的侧位安装储水箱，采用水泵进行注水和排 水，一般能够一次注水，漂洗3次，起到节水功能。但洗涤后的水不能够保存，同 时使洗衣机本身结构复杂、庞大，不利于运输、回收处理等。由于体积、结构以及 灵活性等方面的限制，影响了洗衣机原有功能以及节水箱本身功能的充分发挥。在 现有洗衣方式的基础上为了更好的节约水资源，很多厂家投入了大量的研发。
现有洗衣机带有循环水功能，其仅仅起到过滤线屑，洗涤均匀或者添加加臭氧、 重金属离子杀菌等作用。无法改善耗水量，且对洗净没有根本的提高。
洗衣水的循环利用，经查阅相关专利文献，如申请号为200810072420.5的“洗 衣机循环用水节水装置”，是将洗衣水输入一个水筒内，进行净化处理。该发明对 于第一遍的洗衣水不进行净化直接排掉，对于第二、第三遍的漂洗用水进行净化处 理之后，要留待下次洗衣时使用。
在上述技术中，“循环用水技术”是对漂洗水净化后使用，该技术不能循环利 用第一遍洗衣水(初洗水)，净化后的水也要留待下次洗衣使用，不能在当次洗衣时 使用。
有鉴于此特提出本发明。
发明内容
本发明要解决的技术问题在于克服现有技术的不足，提供一种具有循环水处理 功能的洗衣机，其利用絮凝过滤处理洗涤漂洗水。
本发明的另一目的在于提供该节水洗衣机的控制方法。
为解决上述技术问题，本发明采用技术方案的基本构思是：一种具有循环水处 理功能的洗衣机，包括盛水筒、设于盛水筒内的洗衣结构及设于盛水筒下方的循环 水处理装置，所述的循环水处理装置包括絮凝处理单元和过滤单元，
絮凝处理单元，包括与盛水筒连通的絮凝容器和向絮凝容器内投放絮凝剂的絮 凝剂投放器，由盛水筒排水至絮凝容器内絮凝处理;
过滤单元，包括过滤容器和设于过滤容器内的过滤网，过滤容器分别与絮凝容 器和盛水筒连通，将絮凝容器内絮凝处理的水过滤后重新排入盛水筒内再次使用。
进一步的，所述的循环水处理装置还包括将絮凝过滤处理水排入盛水筒循环使 用的循环水结构，和工作结束将水排出到洗衣机外部的排水结构。
进一步的，所述的絮凝容器下部和过滤容器下部通过通断控制结构控制两容器 之间的连通/断开，絮凝容器上部与盛水筒底部出水口通过导水管连通，导水管上设 有出水控制阀。

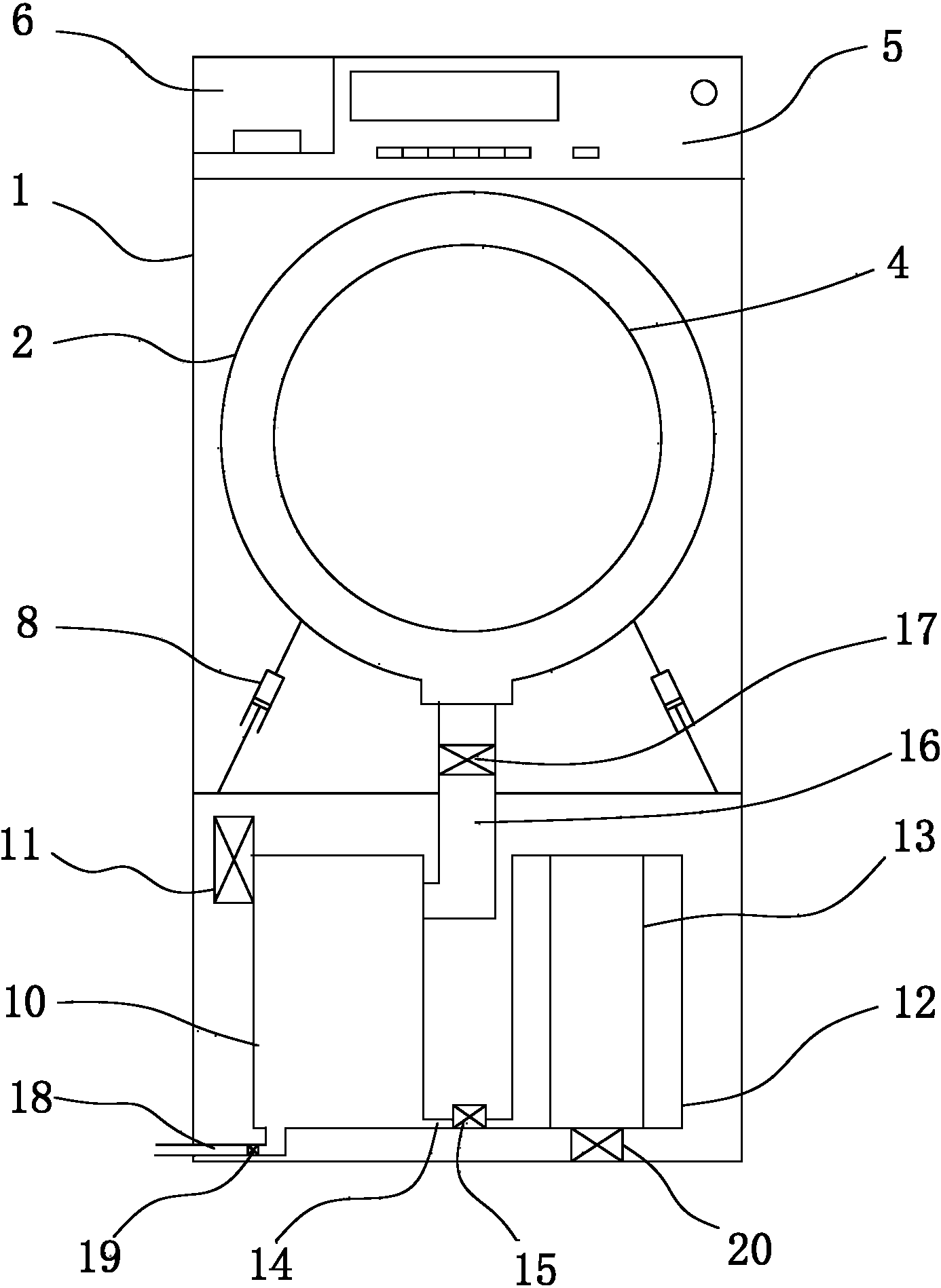

进一步的，所述的絮凝容器和过滤容器独立并排设于盛水筒的下方，之间通过 连接管连通，连接管上设有截止阀控制两容器之间的连通/断开;或者，过滤容器设 于絮凝容器内部，过滤容器与絮凝容器之间的腔室用于絮凝处理水，过滤容器下部 设有通口，通口处设有控制两容器之间连通/断开的通断控制结构。
进一步的，所述的絮凝容器底部设有向洗衣机外部排水的排水结构，包括絮凝 容器排水口、与排水口连通的排水管及排水阀。
进一步的，所述的过滤容器设有将过滤水排入盛水筒的循环水结构，包括过滤 容器循环出水口、循环泵及循环管，循环管与盛水筒连通，所述的过滤网将过滤容 器内部分割为两部分，第一部分与絮凝容器连通，第二部分通过循环水结构与盛水 筒连通。
进一步的，所述的絮凝容器设于过滤容器的上方，絮凝容器底部与过滤容器上 部通过连接管连通，连接管上设有截止阀，絮凝容器上部与盛水筒底部出水口通过 导水管连通，导水管上设有出水控制阀。
进一步的，所述的过滤容器底部设有向洗衣机外部排水的排水结构和将过滤水 排入盛水筒的循环水结构，所述的过滤网将过滤容器内部分割为两部分，第一部分 分别与连接管和排水结构连通，第二部分通过循环水结构与盛水筒连通。
进一步的，所述的絮凝处理单元还包括絮凝搅拌结构，主要由搅拌电机、搅拌 轴及搅拌叶轮组成，搅拌电机设于絮凝容器的外部，搅拌轴自搅拌电机延伸至絮凝 容器的内部，搅拌叶轮设于絮凝容器内部搅拌轴上。
进一步的，所述的过滤网为筒状结构，可旋转地设于过滤容器内，一端通过清 洗电机驱动连接，另一端通过旋转接头将过滤水排出至盛水筒内。
本发明所述洗衣机的控制方法为，洗涤结束，排水至循环水处理装置，依次通 过絮凝处理单元进行絮凝处理、过滤单元进行过滤处理，再排入盛水筒漂洗，循环 上述水处理过程至漂洗结束，将水排入循环水处理装置进行絮凝处理单元和过滤单 元清洗，最后排出。
进一步的，本发明洗衣机还包括洗涤剂自动投放装置，洗涤剂自动投放装置为 现有技术，优选为利用进水负压抽取洗涤剂投放的结构;本发明所述的絮凝剂投放 器为自动投放结构，根据洗涤水量和洗涤/漂洗水的浑浊度，每次絮凝处理时自动投 放对应比例的絮凝剂;优选的，絮凝剂为片状，可采用现有片状洗涤剂的自动投放 结构。
进一步的，本发明根据洗涤后检测的洗涤水浑浊度，判断是否需要进行絮凝处 理，当浑浊度较高，则可以直接完全排出，重新进清水漂洗，第一次漂洗后再絮凝 循环用水漂洗;或者根据浑浊度的范围，排出一定比例的洗涤水，然后进自来水降 低浑浊度，再絮凝循环用水漂洗。
采用上述技术方案后，本发明与现有技术相比具有以下有益效果。
1、洗涤结束后盛水筒内的水是干净的清水，衣服不存在洗衣粉残留或者漂洗不 干净的问题，有利于用户身体的健康;
2、本发明只需要一次进水就可以完成整个洗涤过程，在不影响洗涤效率的同时 最大限度的节约水资源;
3、由于洗涤后排出洗衣机的水基本不含有洗衣粉或洗涤剂，因此能够减少对环 境的污染。
