申请日2013.08.15
公开(公告)日2014.01.15
IPC分类号C02F1/28
摘要
本实用新型涉及环保污水处理设备技术领域，尤其是上溢流式废水生物质吸附塔，包括废水箱、吸附塔和集水箱，废水箱上安装有加压泵，废水箱、集水箱分别经进水管、排水管连通吸附塔，吸附塔内部安装有塑料板和布水板，布水板与塑料板之间均匀排布有多根吸附柱，吸附柱内填充有改性玉米芯填料，吸附塔的侧壁从上到下依次安装有四个取样口A、B、C、D。本实用新型结构设计合理，以改性玉米芯作为吸附剂，采用基于固定床吸附系统、上向流式的动态连续吸附法净化废水，处理效率高，净化效果好，稳定可靠，节省吸附剂，具有极佳的推广应用价值。
权利要求书
1.上溢流式废水生物质吸附塔，包括废水箱、吸附塔和集水箱，其特征在于：所述废水 箱上安装有加压泵，废水箱、集水箱分别经进水管、排水管连通吸附塔，吸附塔内部上端安 装有均匀布孔的塑料板，内部下端安装有布水板，布水板与塑料板之间均匀排布有多根吸附 柱，吸附柱内填充有改性玉米芯填料，进水管上安装有阀门A、流量计A，排水管上安装有 阀门B、流量计B，吸附塔的侧壁从上到下依次安装有四个取样口A、B、C、D。
2.根据权利要求1所述的上溢流式废水生物质吸附塔，其特征在于：所述流量计A、流 量计B均为转子流量计，流量计A位于进水管靠近废水箱的一端，流量计B位于排水管上靠 近吸附塔的一端。
3.根据权利要求1所述的上溢流式废水生物质吸附塔，其特征在于：所述吸附柱直径为 12CM，从取样口A至取样口B之间的填料厚度为2.0m，取样口B至取样口C之间的填料厚 度为1.5m，取样口C至取样口D之间的填料厚度为1.0m，取样口D至布水板之间的填料厚 度为0.5m。
说明书
上溢流式废水生物质吸附塔
技术领域
本实用新型涉及环保污水处理设备技术领域，尤其是上溢流式废水生物质吸附塔。
背景技术
在工业生产过程中，富含重金属离子的废水在进入排污管道之前必须进行离子吸附处理， 以避免对环境造成严重污染。废水吸附处理法是常用的废水物理化学处理法的一种，尤其适 用于处理重金属废水，根据吸附过程一般可以物理吸附和化学吸附两种方式。
生物吸附法兼具物理吸附与化学吸附的优点，是利用生物体本身的化学结构及成分特性 来吸附溶于水中的金属离子，再通过固液两相分离去除水溶液中的金属离子的方法。利用胞 外聚合物分离金属离子，有些细菌在生长过程中释放的蛋白质，能使溶液中可溶性的重金属 离子转化为沉淀物而去除，生物吸附剂具有来源广、价格低、吸附能力强、易于分离回收重 金属等特点。
吸附操作可分为静态间歇吸附法和动态连续吸附法两种，动态连续吸附法是在流动条件 下进行吸附，相当于连续进行多次吸附，即在废水连续通过吸附剂填料层时，吸附去除其中 的污染物，其吸附装置有固定床、膨胀床和移动床等型式。各种吸附装置可单独、并联或串 联运行，按水流方向可分为上向流式和下向流式两种，按承受的压力可分为重力式和压力式 两种，得到广泛使用的是固定床吸附系统。
本实用新型所述的重金属废水生物质反应器，是基于固定床吸附系统的上向流式动态连 续吸附法，生物质采用改性玉米芯作为填料，玉米芯根据待处理重金属废水所含的重金属离 子，分别采用KOH、磷酸、柠檬酸、丁二酸酐进行改性处理，为提高处理效率，可将分别采 用KOH、磷酸、柠檬酸、丁二酸酐进行改性处理过的玉米芯填料按一定比例混合后作为填料。
实用新型内容
本实用新型的目的是为了克服上述技术缺点提供上溢流式废水生物质吸附塔。

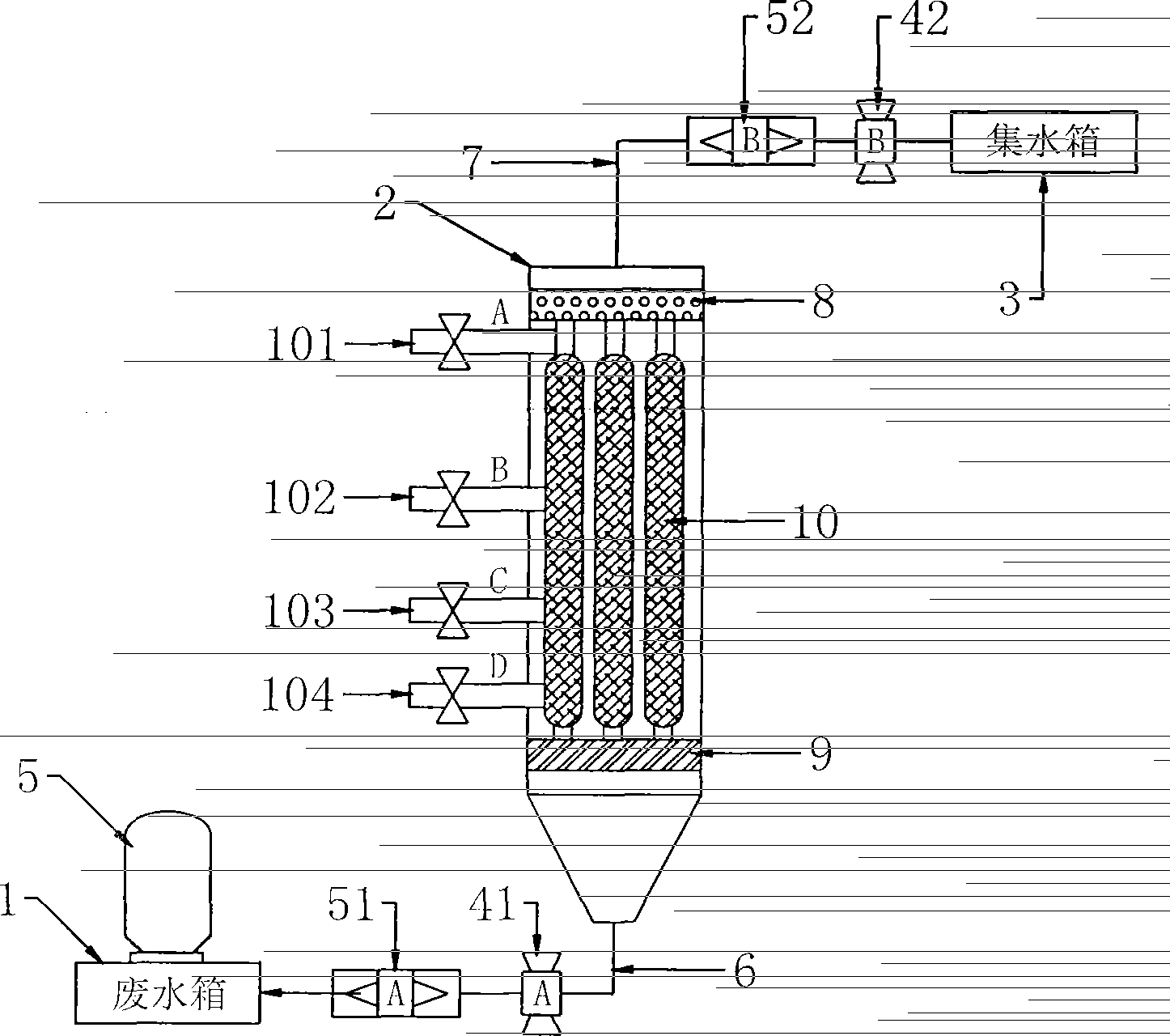

本实用新型解决技术问题采用的技术方案为：上溢流式废水生物质吸附塔，包括废水箱、 吸附塔和集水箱，所述废水箱上安装有加压泵，废水箱、集水箱分别经进水管、排水管连通 吸附塔，吸附塔内部上端安装有均匀布孔的塑料板，内部下端安装有布水板，布水板与塑料 板之间均匀排布有多根吸附柱，吸附柱内填充有改性玉米芯填料，进水管上安装有阀门A、 流量计A，排水管上安装有阀门B、流量计B，吸附塔的侧壁从上到下依次安装有四个取样 口A、B、C、D。
所述流量计A、流量计B均为转子流量计，流量计A位于进水管靠近废水箱的一端，流 量计B位于排水管上靠近吸附塔的一端。
所述吸附柱直径为12CM，从取样口A至取样口B之间的填料厚度为2.0m，取样口B至 取样口C之间的填料厚度为1.5m，取样口C至取样口D之间的填料厚度为1.0m，取样口D 至布水板之间的填料厚度为0.5m。
本实用新型所具有的有益效果是：本实用新型结构设计合理，以改性玉米芯作为吸附剂， 采用基于固定床吸附系统、上向流式的动态连续吸附法净化废水，处理效率高，净化效果好， 稳定可靠，节省吸附剂，具有极佳的推广应用价值。
