申请日2014.11.01
公开(公告)日2015.03.04
IPC分类号C02F103/16; C02F1/66
摘要
本实用新型涉及冶金废水处理领域，特别涉及稀土废水处理。一种金属冶炼废水回收处理装置，包括方形处理仓，所述处理仓顶部两侧分别设有废水进口、中和剂投入口，其中间设有搅拌电机，所述搅拌电机连接搅拌轴和两组搅拌叶，其特征在于：所述处理仓下端连接回收仓，所述回收仓其截面呈“V”字形，其包括两块朝中间倾斜向下的顶板以及两块朝中间倾斜向下的底板，两块顶板中间设有活动隔板将前述处理仓隔离，两块底板中间为排渣口。本实用新型中，处理仓和回收仓的结合设计使装置结构更为简单便携，适用于更多中小型企业及矿山;其次，回收仓的“V”形设计，合理的将金属矿渣及废水分离，做到资源回收及环境保护。
权利要求书

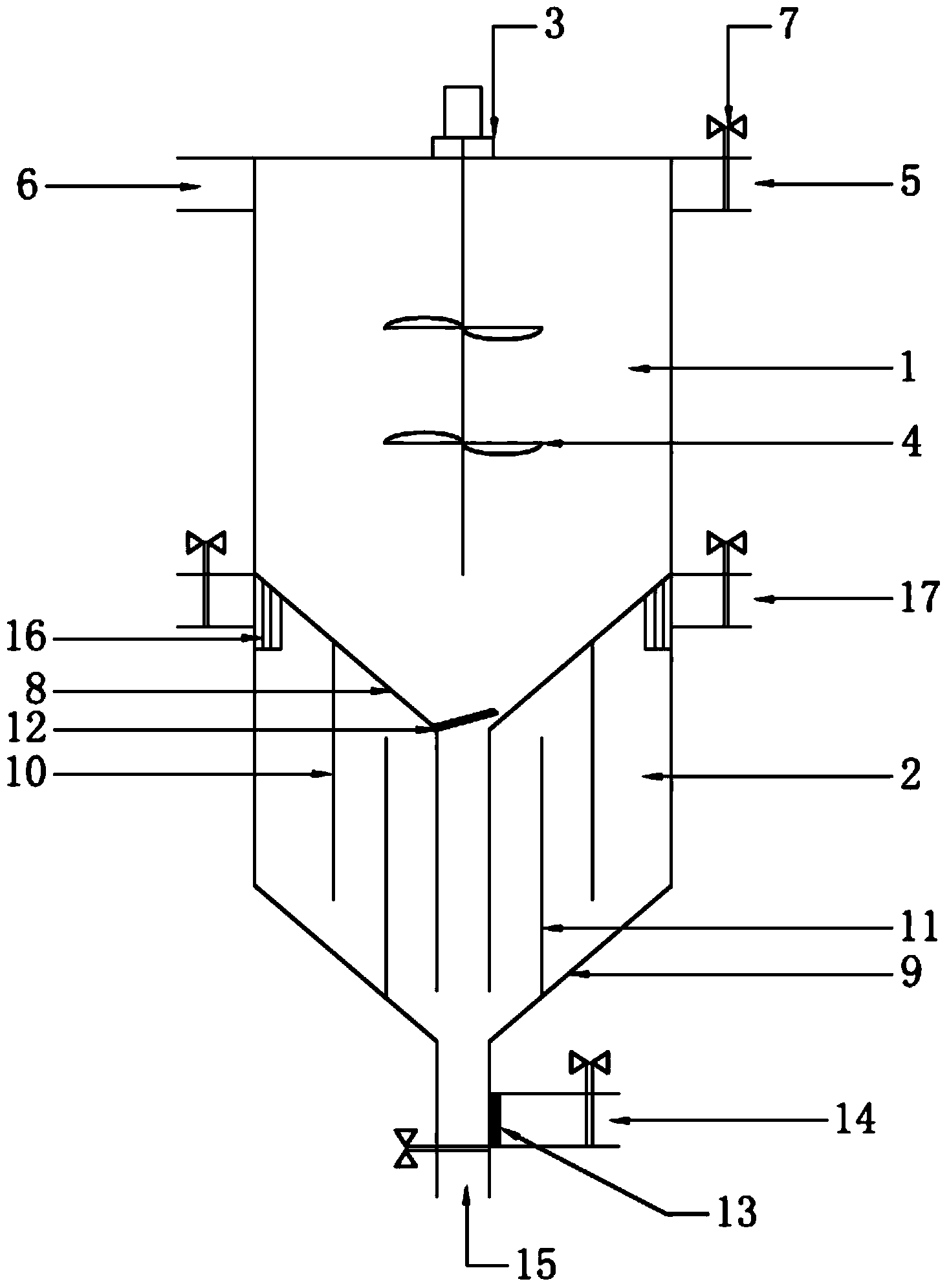

1.一种金属冶炼废水回收处理装置，包括方形处理仓，所述处理仓顶部两侧分别设有废 水进口、中和剂投入口，其中间设有搅拌电机，所述搅拌电机连接搅拌轴和两组搅拌叶，其 特征在于：所述处理仓下端连接回收仓，所述回收仓其截面呈“V”字形，其包括两块朝中间 倾斜向下的顶板以及两块朝中间倾斜向下的底板，两块顶板中间设有活动隔板将前述处理仓 隔离，两块底板中间为排渣口。
2.根据权利要求1所述的金属冶炼废水回收处理装置，其特征在于：所述回收仓设有交 错设置的上挡板与下挡板，所述上挡板与顶板连接，其下端留有空隙，所述下挡板与底板连 接，其上端留有空隙。
3.根据权利要求1所述的金属冶炼废水回收处理装置，其特征在于：所述回收仓两侧顶 端均设有出水口，该出水口设有格栅和阀门。
4.根据权利要求1所述的金属冶炼废水回收处理装置，其特征在于：所述排渣口与底板 之间的管道还连接有排水口，该排水口设有滤网和阀门。
5.根据权利要求1所述的金属冶炼废水回收处理装置，其特征在于：所述废水进口、排 渣口均设有阀门。
说明书
一种金属冶炼废水回收处理装置
技术领域
本实用新型涉及冶金废水处理领域，特别涉及化工废水处理。
背景技术
在化工冶炼分离工作了，会产生一种带强腐蚀性的酸性废水，直接排放到大自然中会对 河流、水土造成巨大的污染及破坏;此外，稀土萃取过程中如果采用盐酸体系和钠皂萃取分 离工艺又会产生高盐废水，其同样属于重污染源，如果不将处理的话，危害重大。再者，稀 土各种工序中产生的废水都会含有少量的稀有金属元素，这些均是不可再生资源，不加处理 回收还会白白浪费国家宝贵资源。
专利公开号为CN203247155U文件中，公开了一种稀土废水回收处理装置，适当的解决 了现有的稀土废水污染问题，但其结构较为复杂，设备投入成本也较高，且处理回收效果不 明显，还需进一步改进。
发明内容
本实用新型的目的就是解决上述的技术问题，提供一种适应于金属冶炼过程中产生的废 水回收处理装置，回收资源，保护环境。
本实用新型的技术问题主要通过下述技术方案得以解决：
一种金属冶炼废水回收处理装置，包括方形处理仓，所述处理仓顶部两侧分别设有废水 进口、中和剂投入口，其中间设有搅拌电机，所述搅拌电机连接搅拌轴和两组搅拌叶，其特 征在于：所述处理仓下端连接回收仓，所述回收仓其截面呈“V”字形，其包括两块朝中间倾 斜向下的顶板以及两块朝中间倾斜向下的底板，两块顶板中间设有活动隔板将前述处理仓隔 离，两块底板中间为排渣口。
具体的，所述回收仓设有交错设置的上挡板与下挡板，所述上挡板与顶板连接，其下端 留有空隙，所述下挡板与底板连接，其上端留有空隙。
具体的，所述回收仓两侧顶端均设有出水口，该出水口设有格栅和阀门。
具体的，所述排渣口与底板之间的管道还连接有排水口，该排水口设有滤网和阀门。
作为优选，所述废水进口、排渣口均设有阀门。
本实用新型的有益效果是：首先，本装置处理仓和回收仓的结合设计使装置结构更为简 单便携，适用于更多中小型企业及矿山;其次，回收仓的“V”形设计，合理的将金属矿渣及 废水分离，做到资源回收及环境保护;最后，本装置能高效率的快速处理回收金属冶炼产生 的废水，其实用性很强。
