申请日2014.11.02
公开(公告)日2015.04.22
IPC分类号C02F9/12
摘要
本实用新型公开了一种单级反渗透设备废水回收装置系统，属于废水再利用系统技术领域。其技术方案的要点是：它是一种单循环系统，包括原水箱、预处理过滤装置、一级反渗透装置、硅磷晶软化罐、磁化滤芯和超滤器，通过水管顺次连接，所述原水箱和预处理过滤装置之间连接有原水泵，所述预处理过滤装置和一级反渗透装置之间连接有高压泵，所述硅磷晶软化罐和磁化滤芯之间连接有高压泵。本实用新型的工艺要点是将废水通过软化，分解，排序，超滤膜，去除水中的杂质和有害物质，节能减排，大大提高了水的利用率。
权利要求书
1.一种单级反渗透设备废水回收装置系统，其特征在于：包括原水箱(1)、预处理过滤装置(12)、一级反渗透装置(8)、硅磷晶软化罐(9)、磁化滤芯(10)和超滤器(11)，通过水管(13)顺次连接，所述原水箱(1)和预处理过滤装置(12)之间连接有原水泵(2)，所述预处理过滤装置和一级反渗透装置(8)之间连接有高压泵(7)，所述硅磷晶软化罐(9)和磁化滤芯(10)之间连接有高压泵(7)。
2.根据权利要求1所述的单级反渗透设备废水回收装置系统，其特征在于：所述预处理过滤装置(12)由阻垢剂加药装置(3)、多介质过滤器(4)、活性炭过滤器(5)和精滤器(6)通过水管(13)顺次连接组成。
3.根据权利要求1所述的单级反渗透设备废水回收装置系统，其特征在于：所述硅磷晶软化罐(9)内含有硅磷晶化合物药剂，所述超滤器(11)内含有超滤膜。
4.根据权利要求1所述的单级反渗透设备废水回收装置系统，其特征在于：所述单级反渗透设备废水回收装置系统是一种单循环系统。
说明书
一种单级反渗透设备废水回收装置系统
技术领域
本实用新型公开了一种单级反渗透设备废水回收装置系统，属于废水 再利用系统技术领域。
背景技术
当前，在生产生活中的各个领域都需要大量需求纯净水，但在经过一 系列生产制造流程之后，也会产生大量的废水，废水的处理是一个重要课 题。在传统的工艺中，均是着眼于对废水进行处理达到排放标准后进行排 放，而没有从经济性的角度对整体用水、回收方案进行全盘考虑，导致了 对资源的严重浪费和对生态环境的严重污染。
实用新型内容
针对现有废水处理工艺技术的不足，本实用新型提供了一种单级反渗 透设备废水回收装置系统。本实用新型采用了以下技术方案：

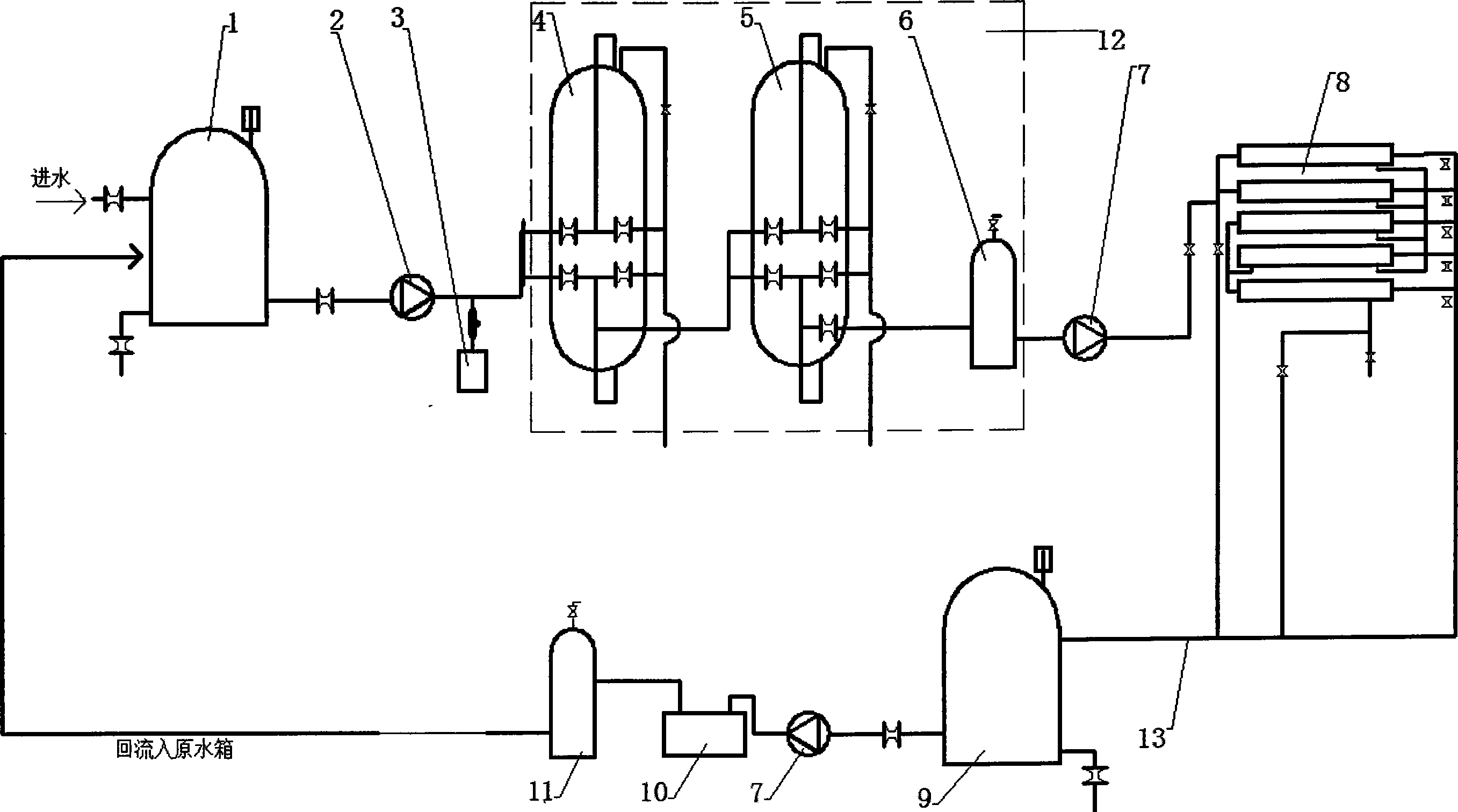

一种单级反渗透设备废水回收装置系统，包括原水箱、预处理过滤装 置、一级反渗透装置、硅磷晶软化罐、磁化滤芯和超滤器，通过水管顺次连 接，所述原水箱和预处理过滤装置之间连接有原水泵，所述预处理过滤装 置和一级反渗透装置之间连接有高压泵，所述硅磷晶软化罐和磁化滤芯之 间连接有高压泵。高压泵的作用是通过压力控制来控制水流的速度，以保 障整体装置的过滤效果。
所述预处理过滤装置由阻垢剂加药装置、多介质过滤器、活性炭过滤 器和精滤器组成，多重过滤的设置，保障了过滤的效果。
所述硅磷晶软化罐内含有硅磷晶化合物药剂，所述超滤器内含有超滤 膜。
所述单级反渗透设备废水回收装置系统是一种单循环系统。
本实用新型的工艺流程是这样的：所述原水箱释放的原水，经过预处 理过滤装置过滤后，会产生不可食用的纯净水，然后再经过一级反渗透装 置过滤成纯净水，但同时也会产生废水，废水经过硅磷晶软化罐软化，然 后再经过磁化滤芯，再经过超滤器进行超过滤，过滤后的水再经过回流入 原水箱。
与现有技术相比，本实用新型的有益效果：本实用新型的工艺要点是 将废水通过软化，分解，排序，超滤膜，去除水中的杂质和有害物质，节 能减排，大大提高了水的利用率。
