申请日2013.05.27
公开(公告)日2014.03.12
IPC分类号C02F3/34; C02F3/00
摘要
落地式污水处理模块以及污水处理系统，其中，落地式污水处理模块包含一槽体以及一生物反应模块。槽体包含一入水口、一出水口、一排泥口以及一回流口。入水口用以从一外部处理单元汲水进入槽体。出水口用以排出槽体内部的水。排泥口用以排出槽体内部的污泥。回流口则用以将部分槽体内的水回流至外部处理单元。生物反应模块容置于槽体的内部，用以净化进入槽体内部的水。经由以槽体包覆生物反应模块的设计，使每一污水处理模块可单独运作及清洗维护，且落地即可直接组装使用，不受到地形限制，增加了使用方便性及降低施工及维护成本。
权利要求书
1.一种落地式污水处理模块，包含：
一槽体，该槽体包含：
一入水口，用以从一外部处理单元汲水进入该槽体;
一出水口，用以排出该槽体内部的水;
一排泥口，用以排出该槽体内部的污泥;以及
一回流口，用以将部分该槽体内的水回流至该外部处理单元;以及至少一生物反应模块，容置于该槽体的内部，用以净化进入该槽体内部的水。
2.如权利要求1所述的落地式污水处理模块，其特征在于，还包括一上盖，其中该上盖用以覆盖该槽体。
3.如权利要求1所述的落地式污水处理模块，其特征在于，该外部处理单元为一曝气槽，且该落地式污水处理模块的设置高度高于该曝气槽。
4.如权利要求1所述的落地式污水处理模块，其特征在于，该入水口连接至一循环泵，且经由该循环泵汲水进入该槽体。
5.如权利要求1所述的落地式污水处理模块，其特征在于，该槽体还包括：
一进气口，用以通入一气体进入该槽体;
一曝气管，设置于该槽体的内部并连接该进气口;以及
多个曝气口设置于该曝气管上，其中该气体经由该曝气管通往该多个曝气口，使该气体分散接触该生物反应模块，以达到曝气的效果。
6.如权利要求5所述的落地式污水处理模块，其特征在于，该进气口连接至一鼓风机，且经由该鼓风机通入该气体进入该槽体。

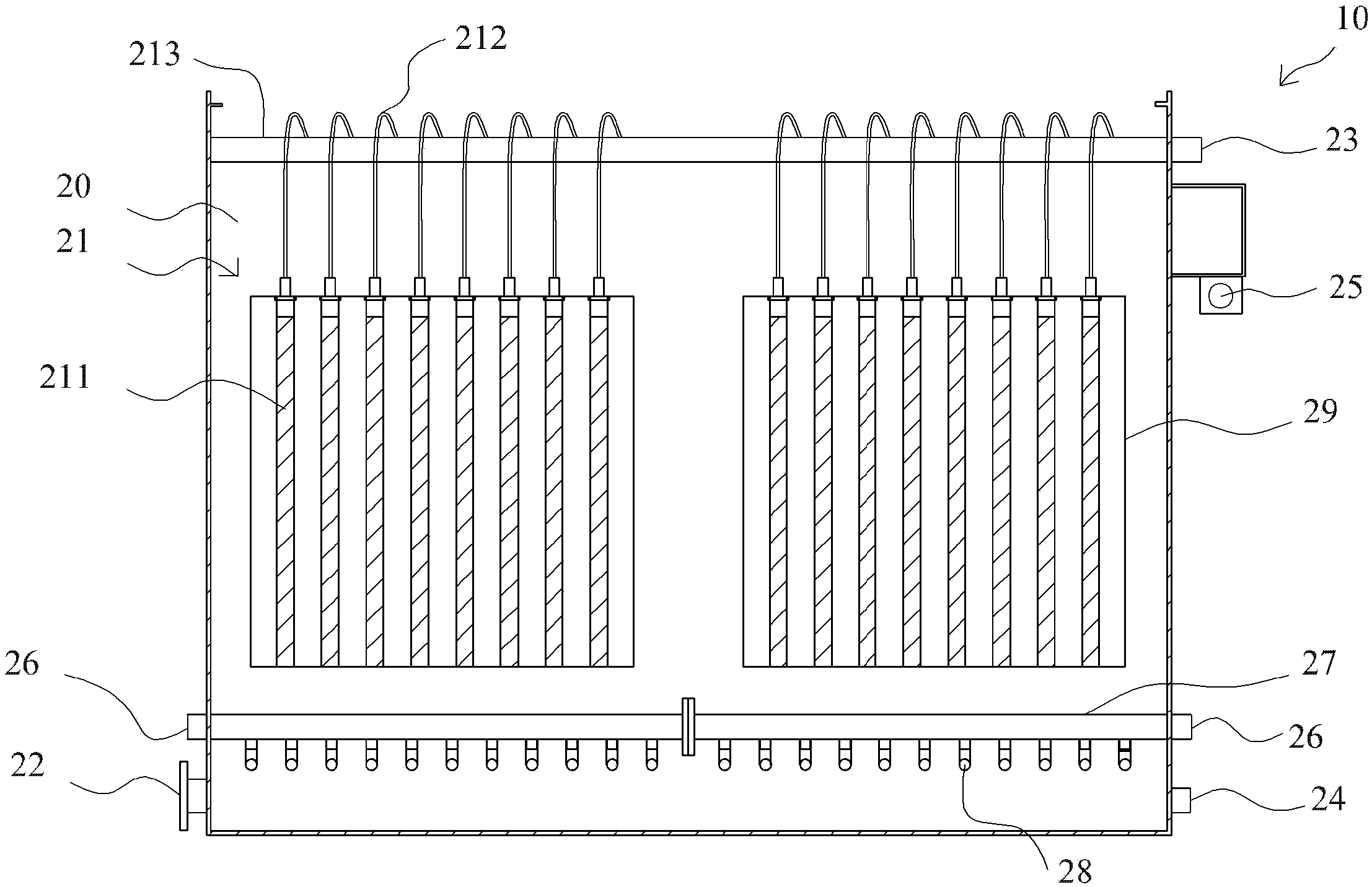

7.如权利要求1所述的落地式污水处理模块，其特征在于，该生物反应模块包含：
多个薄膜体，其中任一该多个薄膜体具有多个孔隙以及多个生物体附着于其上，用以净化进入该槽体内部的水;
多个出水软管，其连接该多个薄膜体;以及
至少一集水管，与该多个出水软管连接，其中进入该槽体内部的水经过该多个 薄膜体后，再通过该多个出水软管流向该集水管集中并流向该出水口。
8.如权利要求7所述的落地式污水处理模块，其特征在于，任一该多个薄膜体为一平板式薄膜、一管式薄膜、一螺旋卷式薄膜或一中空纤维式薄膜。
9.如权利要求7所述的落地式污水处理模块，其特征在于，任一该多个薄膜体为一聚偏氟乙烯薄膜体、一聚四氟乙烯薄膜体、一高密度聚乙烯薄膜体或一陶瓷薄膜体。
10.如权利要求7所述的落地式污水处理模块，其特征在于，该多个薄膜体的孔径为0.04μm～0.2μm。
11.如权利要求7所述的落地式污水处理模块，其特征在于，该生物反应模块还包括多个导流板设置于该槽体的内壁，用以间隔设置该多个薄膜体，并且限制该槽体内的水流方向。
12.如权利要求11所述的落地式污水处理模块，其特征在于，任一该多个导流板为一高密度聚乙烯板。
13.一种落地式污水处理系统，包含如权利要求1至12中的任一权利要求所述的多个落地式污水处理模块，其特征在于，该多个落地式污水处理模块为并/串联设置。
说明书
落地式污水处理模块以及污水 处理系统
技术领域
本实用新型是关于一种污水处理模块以及污水处理系统，特别是一种可独立运作或清洗且可直接组装使用的落地式污水处理模块以及污水处理系统。
背景技术
污水处理的流程中，生物处理技术属于二级处理，主要是利用微生物分解污水中的有机物。其中，膜生物反应器(Membrane Bioreactors,MBR)乃是将薄膜以及微生物结合使用，同时达到生物分解以及过滤分离的效果，好处在于，得到的水质佳、污泥量少，且可以承受高污染物的变动，因此成为新一代的生物处理技术。然而就现有的技术而言，膜生物反应器需要沉浸在一反应池中进行曝气，以分解污水中的有机污染物。因此在设置膜生物反应器前，需要先挖掘具有一定深度及宽度的沟槽将其置入，如此则相当耗费施工成本及空间。例如，大楼结构的地梁深度为1～1.5m，传统式污水处理须考虑反应池及膜生物反应器的处理水深则为2.5m～4m，建筑开挖的深度及RC结构则需加深，提高营造成本。另外，当薄膜经过长时间使用，剥落的微生物或是污水中的析出物会堵塞薄膜的孔隙，降低反应及过滤的效果。解决方法主要有两个。其一是在反应池中注入化学药剂，浸泡并清洗膜生物反应器，但是在药洗及浸泡的时候，整个污水处理系统暂时无法运作，通常会持续4至8小时以上，相当浪费时间，降低处理效率。另一个方法则是将整组膜生物反应器吊离反应池，并且清洗或更换，但是需要出动大型机台，耗时费力;即使是部分的生物膜须要维护更换，也需要将整组吊离反应池，再重新组装使用。
有鉴于此，如何发展一种不受到地形限制，可直接组装使用，且可以单独清洗及维护的污水处理模块，为目前亟需努力的目标。
实用新型内容
本实用新型提供一种落地式污水处理模块以及污水处理系统，经由以槽体包覆生物反应模块的设计，使每一污水处理模块可单独运作及清洗维护，且落地即可直接组装使用，不受到地形限制，增加了使用方便性及降低施工及维护成本。
本实用新型一实施例的一种落地式污水处理模块，包含一槽体以及至少一生物反应模块。槽体包含一入水口、一出水口、一排泥口以及一回流口。入水口用以从一外部处理单元汲水进入槽体。出水口用以排出槽体内部的水。排泥口用以排出槽体内部的污泥。回流口则用以将部分槽体内的水回流至一外部处理单元。生物反应模块容置于槽体的内部，用以净化进入槽体内部的水。
较佳的是，所述的落地式污水处理模块还包括一上盖，其中该上盖用以覆盖该槽体。
较佳的是，在所述的落地式污水处理模块中，该外部处理单元为一曝气槽，且该落地式污水处理模块的设置高度高于该曝气槽。
较佳的是，在所述的落地式污水处理模块中，该入水口连接至一循环泵，且经由该循环泵汲水进入该槽体。
较佳的是，在所述的落地式污水处理模块中，该槽体还包括：一进气口，用以通入一气体进入该槽体;一曝气管，设置于该槽体的内部并连接该进气口;以及多个曝气口设置于该曝气管上，其中该气体经由该曝气管通往该多个曝气口，使该气体分散接触该生物反应模块，以达到曝气的效果。
较佳的是，在所述的落地式污水处理模块中，该进气口连接至一鼓风机，且经由该鼓风机通入该气体进入该槽体。
较佳的是，在所述的落地式污水处理模块中，该生物反应模块包含：多个薄膜体，其中任一该多个薄膜体具有多个孔隙以及多个生物体附着于其上，用以净化进入该槽体内部的水;多个出水软管，其连接该多个薄膜体;以及至少一集水管，与该多个出水软管连接，其中进入该槽体内部的水经过该多个薄膜体后，再通过该多个出水软管流向该集水管集中并流向该出水口。
较佳的是，在所述的落地式污水处理模块中，任一该多个薄膜体为一平板式薄膜、一管式薄膜、一螺旋卷式薄膜或一中空纤维式薄膜。
较佳的是，在所述的落地式污水处理模块中，任一该多个薄膜体为一聚偏氟乙烯(PVDF)薄膜体、一聚四氟乙烯(PTFE)薄膜体、一高密度聚乙烯(HDPE)薄膜体或一 陶瓷薄膜体。
较佳的是，在所述的落地式污水处理模块中，该多个薄膜体的孔径为0.04μm～0.2μm。
较佳的是，在所述的落地式污水处理模块中，该生物反应模块还包括多个导流板设置于该槽体的内壁，用以间隔设置该多个薄膜体，并且限制该槽体内的水流方向。
较佳的是，在所述的落地式污水处理模块中，任一该多个导流板为一高密度聚乙烯(HDPE)板。
本实用新型另一实施例的一种落地式污水处理系统，包含如前所述的多个落地式污水处理模块，其中该多个落地式污水处理模块为并/串联设置。
以下经由具体实施例配合所附的附图详加说明，当更容易了解本实用新型的目的、技术内容、特点及其所达成的功效。
