申请日2013.08.19
公开(公告)日2014.03.19
IPC分类号B65F1/14
摘要

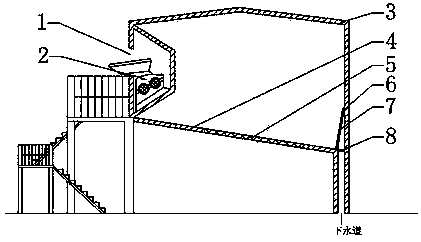

一种自排污水垃圾处理分装箱，由楼梯、下层的支柱和上层的箱体(3)组成，在垃圾投入口(1)内安装有粉碎机(2)，粉碎机(2)出口与箱体(3)内侧相连;箱体(3)底面为底斜面(4)，底斜面(4)与水平面的倾角介于20至45度之间;底斜面(4)底端有连通下水道的在支柱内的水管，水管上是带有挡板转轴(6)的过滤挡板(7)和可更换式过滤网(8);底斜面(4)上有带有密封胶条(9)的密封门(5)。
权利要求书
1.一种自排污水垃圾处理分装箱，由楼梯、下层的支柱和上层的箱体(3)组成，其特征是：在垃圾投入口(1)内安装有粉碎机(2)，粉碎机(2)出口与箱体(3)内侧相连;箱体(3)底面为底斜面(4);底斜面(4)底端有连通下水道的水管，水管上有过滤挡板(7)和过滤网(8);底斜面(4)上有密封门(5)。
2.根据权利要求1所述的自排污水垃圾处理分装箱，其特征在于：底斜面(4)与水平面的倾角介于20至45度之间。
3.根据权利要求1或2所述的自排污水垃圾处理分装箱，其特征在于：连接下水道的水管在底斜面(4)底部的支柱内。
4.根据权利要求1所述的自排污水垃圾处理分装箱，其特征在于：过滤挡板(7)上端通过挡板转轴(6)与箱体后部连接，过滤网(8)采用可更换式过滤网。
5.根据权利要求1所述的自排污水垃圾处理分装箱，其特征在于：密封门(5)上带有密封胶条(9)。
说明书
一种自排污水垃圾处理分装箱
技术领域
本实用新型涉及一种垃圾箱，特别涉及一种可粉碎垃圾并自动排出垃圾中污水，方便分装转运的自排污水垃圾处理分装箱。
背景技术
在日常生活中，人们日常生活每天都要产生很多的生活垃圾，如何更好的处理这些生活垃圾使其不影响我们的生活环境，成为了当今社会生活中的一个难题。现如今每个社区都有许多垃圾箱，也往往有用于生活垃圾集中处理和转运所需的大型垃圾箱，但是大型垃圾箱由于需要暂时存放垃圾都会有很大的气味，影响社区的环境，对社区居民的生活造成一定的影响。
发明内容
本实用新型为了克服现有大型垃圾分装箱气味难闻影响环境的缺点，提供了一种自排污水垃圾处理分装箱，可以对集中转运的垃圾进行初步的处理，粉碎垃圾并排出污水，从而使垃圾的不良气味减少，从而减轻对社区环境的影响。
本实用新型是通过以下措施来实现的：
本实用新型的自排污水垃圾处理分装箱，采用现有垃圾分装箱的两层式结构，由楼梯、上层的箱体和下层的支柱组成，其特征是：在垃圾投入口处安装有粉碎机用于打碎垃圾使污水流出，粉碎机出口与箱体内侧相连，打碎后垃圾进入箱体。箱体底部制成底斜面，使垃圾沿斜面下滑，底斜面上有密封门，用于向停放在其下的垃圾转运车。底斜面下端的支柱中带有连接下水道的水管，水管上有过滤挡板和过滤网，用于过滤垃圾中污水。
本实用新型的自排污水垃圾处理分装箱，其过滤挡板上端通过挡板转轴与箱体后部连接，可转动转轴抬起过滤挡板，过滤网在过滤挡板下，采用可更换式过滤网方便更换和清洁。并且密封门上带有密封胶条防止污水流出。
本实用新型的有益效果是，可以使垃圾在进入垃圾箱第一时间内被粉碎，污水沿着箱体内的底斜面通过过滤挡板和过滤网流入下水道，箱体内剩余的就是不带有污水的垃圾碎块，从而减少了减少了难闻气味的产生，减少了对环境的影响，并且对垃圾进行的处理也方便了之后的分装转运。
