申请日2013.08.20
公开(公告)日2014.02.05
IPC分类号C02F1/44; C02F9/02
摘要
本实用新型公开一种废水末端处理设备，该废水末端处理设备包括相互连通的一次过滤设备及二次过滤设备，所述一次过滤设备及二次过滤设备通过管道相互连通，进而形成多重过滤系统;本实用新型利用依次设置的微滤过滤器及纳滤过滤器，形成双重的过滤系统，而微滤膜芯孔径为0.05~0.5微米实现去除废水中的悬浮物、胶体类物质及颗粒物，纳滤膜芯截留分子量在200~2000分子量，去除废水中的有机物及高价的无机盐，进而针对多种废水可达到国家废水排放标准，进而拓宽本设备适用范围。
权利要求书

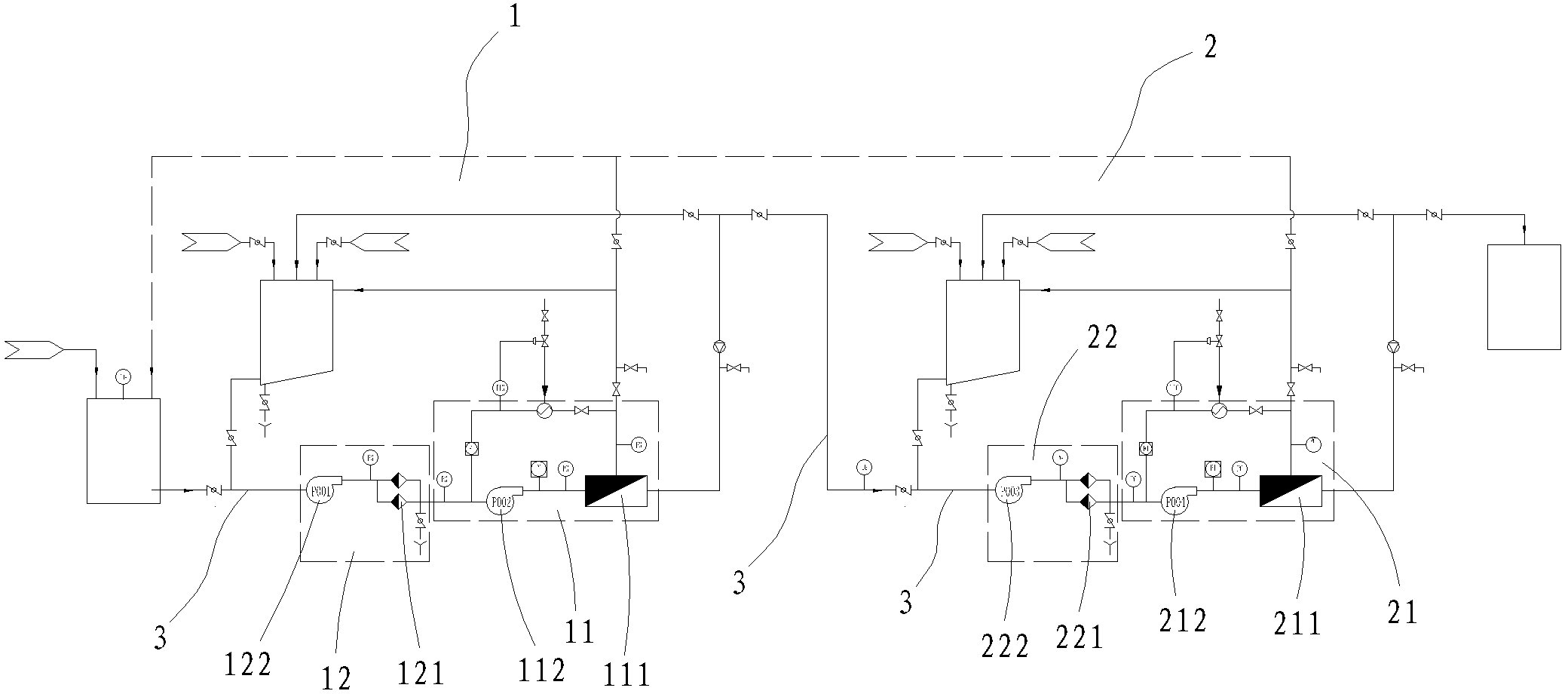

1.一种废水末端处理设备，其特征在于：该废水末端处理设备包括相互连通的一次过滤设备及二次过滤设备，所述一次过滤设备及二次过滤设备通过管道相互连通，进而形成多重过滤系统，其中：
一次过滤设备，其包括微滤膜过滤器、保安过滤器及连通微滤膜过滤器、保安过滤器的管道，所述保安过滤器置于微滤膜过滤器前方，形成微滤膜过滤器保护结构;
二次过滤设备，其位于一次过滤设备后方，且其包括纳滤膜过滤器、纳滤保安过滤器及连通纳滤膜过滤器、纳滤保安过滤器的管道，所述纳滤保安过滤器置于纳滤膜过滤器前方，形成纳滤过滤器保护结构;
所述一次过滤设备及二次过滤设备中均设置有管道清洗结构。
2.根据权利要求1所述的一种废水末端处理设备，其特征在于：所述微滤膜过滤器包括微滤膜及微滤泵，所述微滤泵置于微滤膜前方，而所述微滤膜的微滤膜芯孔径在0.05~0.5微米的范围内，该微滤膜的工作温度一般为10℃~60℃。
3.根据权利要求1所述的一种废水末端处理设备，其特征在于：所述纳滤膜过滤器包括纳滤膜及纳滤泵，所述纳滤泵置于纳滤膜前方，而所述纳滤膜的纳滤膜芯截留分子量范围在200~2000分子量之内，该纳滤膜的工作温度一般为10℃~45℃。
4.根据权利要求1所述的一种废水末端处理设备，其特征在于：所述管道清洗结构要包括清洗罐，该清洗罐具有输入端、循环清洗输入端及输出端，所述输入端通入纯水或/和蒸汽，该输出端与微滤膜过滤器或纳滤膜过滤器前方管道连通，而循环清洗输入端与微滤膜过滤器或纳滤膜过滤器后方管道连通，形成循环清洗结构。
5.根据权利要求1所述的一种废水末端处理设备，其特征在于：所述保安过滤器包括保安泵及保安过滤器本体，所述保安泵置于保安过滤器本体前方。
6.根据权利要求1所述的一种废水末端处理设备，其特征在于：所述纳滤保安过滤器包括保安泵及纳滤保安过滤器本体，所述保安泵置于纳滤保安过滤器本体前方。
7.根据权利要求1至6任意一项所述的一种废水末端处理设备，其特征在于：该废水末端处理设备置于反渗透设备前方并与反渗透设备相连通，形成末端处理结构。
8.根据权利要求1至6任意一项所述的一种废水末端处理设备，其特征在于：该废水末端处理设备置于预处理设备及反渗透设备之间，形成末端处理结构;所述预处理设备为化学沉降设备或生物法处理设备。
说明书
一种废水末端处理设备
技术领域
本实用新型涉及一种废水末端处理设备，按国际专利分类表(IPC)划分属于废水处理技术领域。
背景技术
工业废水或生活废水由于含有大量的有机物，化学上用COD(化学需氧量)来测量，国家排放标准中的要求是COD在80PPM以下，通常为了降低COD含量所使用的处理方法有物理法、化学法及生物法等，而物理法如：树脂吸附、粉煤灰吸附、气浮法等;化学法如：化学混凝、臭氧氧化法、fenton试剂法、电化学法;生物法如：好氧生物、厌氧生物等。而上述各种方法都有各自的优缺点及针对性，也就是说每种方法对应的设备均具有适用范围窄的不足。另一方面在实际操作中，针对不同的废水采用不同的方法进行处理，是不具备实用性的，若实施起来麻烦。
由此，本发明人考虑对现有的废水末端处理设备进行改进，本案由此产生。
实用新型内容
针对现有技术的不足，本实用新型提供了一种结构简单、合理、处理高效、可避免二次污染、适用范围宽的废水末端处理设备。
为达到上述目的，本实用新型是通过以下技术方案实现的：
一种废水末端处理设备，该废水末端处理设备包括相互连通的一次过滤设备及二次过滤设备，所述一次过滤设备及二次过滤设备通过管道相互连通，进而形成多重过滤系统，其中：
一次过滤设备，其包括微滤膜过滤器、保安过滤器及连通微滤膜过滤器、保安过滤器的管道，所述保安过滤器置于微滤膜过滤器前方，形成微滤膜过滤器保护结构;
二次过滤设备，其位于一次过滤设备后方，且其包括纳滤膜过滤器、纳滤保安过滤器及连通纳滤膜过滤器、纳滤保安过滤器的管道，所述纳滤保安过滤器置于纳滤膜过滤器前方，形成纳滤过滤器保护结构;
所述一次过滤设备及二次过滤设备中均设置有管道清洗结构。
进一步，所述微滤膜过滤器包括微滤膜及微滤泵，所述微滤泵置于微滤膜前方，而所述微滤膜的微滤膜芯孔径在0.05~0.5微米的范围内，该微滤膜的工作温度一般为10℃~60℃。
进一步，所述纳滤膜过滤器包括纳滤膜及纳滤泵，所述纳滤泵置于纳滤膜前方，而所述纳滤膜的纳滤膜芯截留分子量范围在200~2000分子量之内，该纳滤膜的工作温度一般为10℃~45℃。
进一步，所述管道清洗结构要包括清洗罐，该清洗罐具有输入端、循环清洗输入端及输出端，所述输入端通入纯水或/和蒸汽，该输出端与微滤膜过滤器或纳滤膜过滤器前方管道连通，而循环清洗输入端与微滤膜过滤器或纳滤膜过滤器后方管道连通，形成循环清洗结构。
进一步，所述保安过滤器包括保安泵及保安过滤器本体，所述保安泵置于保安过滤器本体前方。
进一步，所述纳滤保安过滤器包括保安泵及纳滤保安过滤器本体，所述保安泵置于纳滤保安过滤器本体前方。
进一步，该废水末端处理设备置于反渗透设备前方并与反渗透设备相连通，形成末端处理结构。
进一步，该废水末端处理设备置于预处理设备及反渗透设备之间，形成末端处理结构;所述预处理设备为化学沉降设备或生物法处理设备。
本实用新型利用依次设置的微滤过滤器及纳滤过滤器，形成双重的过滤系统，而微滤膜芯孔径为0.05~0.5微米实现去除废水中的悬浮物、胶体类物质及颗粒物，纳滤膜芯截留分子量在200~2000分子量，去除废水中的有机物及高价的无机盐，进而针对多种废水可达到国家废水排放标准，进而拓宽本设备适用范围。
