申请日2014.10.17
公开(公告)日2015.01.28
IPC分类号C02F9/06
摘要
本实用新型公开了一种硝酸铵生产废水处理与回收装置，属于污水处理与回收技术领域，包括电渗透膜堆体、浓硝酸铵溶液槽、淡化合格水槽、锅炉给水泵和吸收塔，所述电渗透膜堆体的出液端分别连接浓硝酸铵溶液槽和淡化合格水槽，中和装置通过溶液泵与冷却器连通，冷却器与电渗透膜堆体连通;淡化合格水槽通过淡化水输送泵A和淡化水输送泵B分别与锅炉给水泵和吸收塔连通。本技术方案通过设置中和装置，在冷凝废液进入电渗透膜堆体前，先进行中和和冷却，并在冷却器中进行过滤，大大减轻了电渗透膜堆体的工作负担，有效避免了电渗透膜堆体损坏，延长了电渗透膜的使用寿命。
权利要求书
1.一种硝酸铵生产废水处理与回收装置，包括电渗透膜堆体(5)、 浓硝酸铵溶液槽(6)、淡化合格水槽(7)、锅炉给水泵(10)和吸收 塔(11)，所述电渗透膜堆体(5)的出液端分别连接浓硝酸铵溶液槽 (6)和淡化合格水槽(7)，其特征在于：还包括中和装置(1)、溶 液泵(3)和冷却器(4)，所述中和装置(1)通过溶液泵(3)与冷 却器(4)连通，所述冷却器(4)与电渗透膜堆体(5)连通;所述 淡化合格水槽(7)通过淡化水输送泵A(8)和淡化水输送泵B(9) 分别与锅炉给水泵(10)和吸收塔(11)连通。
2.根据权利要求1所述的一种硝酸铵生产废水处理与回收装置， 其特征在于：所述中和装置(1)中设有pH自动检测仪(2)。
3.根据权利要求1所述的一种硝酸铵生产废水处理与回收装置， 其特征在于：所述冷却器(4)中设有过滤层(41)，过滤层(41)位 于进水管口与出水管口之间。
说明书
一种硝酸铵生产废水处理与回收装置
技术领域
本实用新型属于污水处理与回收技术领域，涉及一种硝酸铵生产 废水处理与回收装置。
背景技术
本厂硝酸铵产品生产过程中用60-65%的稀硝酸与气氨进行中和 反应，反应过程中放出大量的热。中和液中的水吸热气化，最终得到 78%左右的硝酸铵浓液，进一步蒸发得到合格的硝酸铵浓液，同时产 生的蒸汽经冷却后成为冷凝废液，冷凝废液中含有少量的硝酸铵和 氨。若将让冷凝废液直接进入电渗析系统，冷凝废液中含有的硝酸铵 和氨将会对电渗析膜堆体造成损坏，降低膜堆的使用寿命;若将冷凝 废液直接排放，因水质不能达标，将造成一定程度的水污染;即使采 取一定方法将冷凝废液中的硝酸铵和氨的成分与水分离，淡化后达到 排放标准的合格水直接排放又会造成水资源浪费。
实用新型内容
为了解决上述问题，本实用新型提供了一种硝酸铵生产废水处理 与回收装置，从而达到了较好的污水淡化和淡化水再利用的效果。
本实用新型是通过如下技术方案予以实现的。

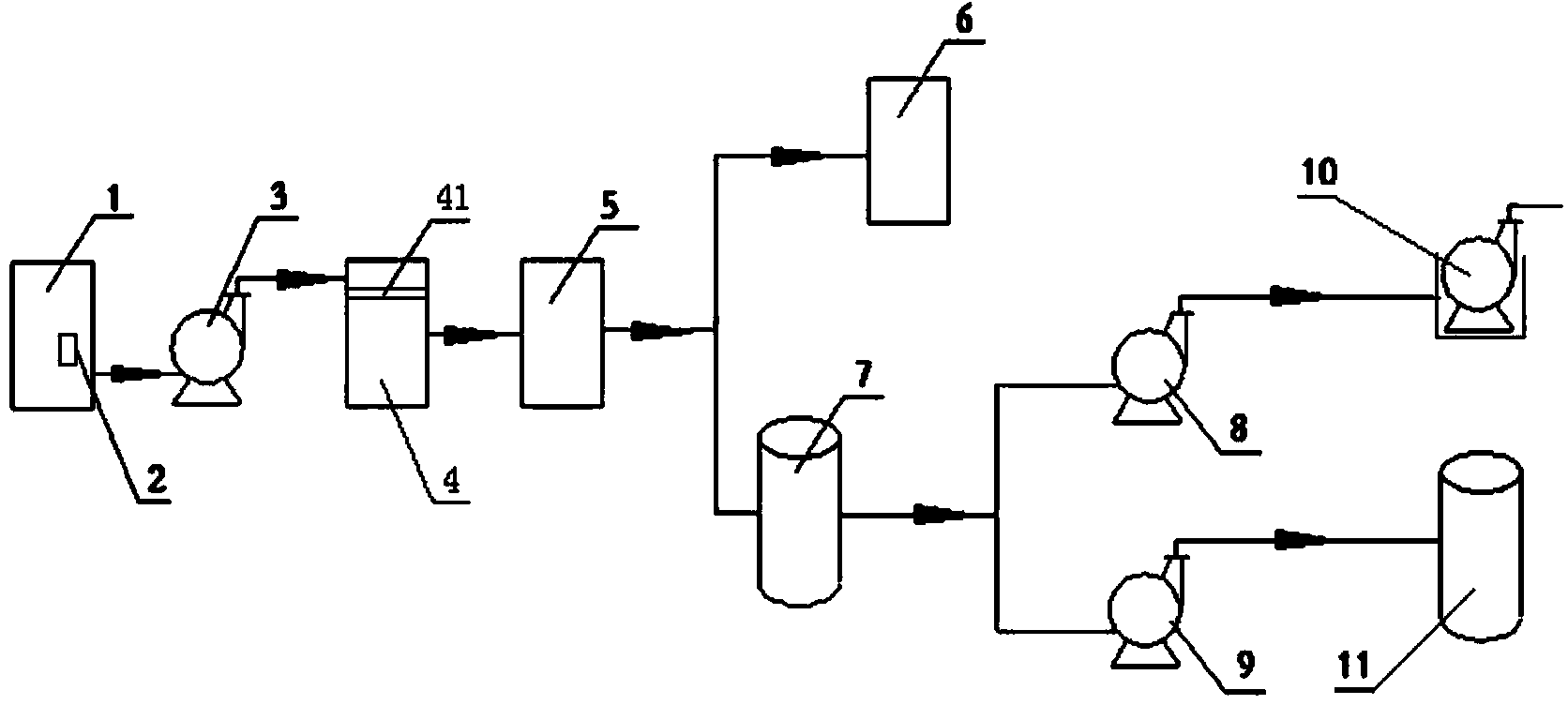

一种硝酸铵生产废水处理与回收装置，包括电渗透膜堆体、浓硝 酸铵溶液槽、淡化合格水槽、锅炉给水泵和吸收塔，所述电渗透膜堆 体的出液端分别连接浓硝酸铵溶液槽和淡化合格水槽，还包括中和装 置、溶液泵和冷却器，所述中和装置通过溶液泵与冷却器连通，所述 冷却器与电渗透膜堆体连通;所述淡化合格水槽通过淡化水输送泵A 和淡化水输送泵B分别与锅炉给水泵和吸收塔连通。
所述中和装置中设有pH自动检测仪;所述冷却器中设有过滤层， 过滤层位于进水管口与出水管口之间。
本实用新型的有益效果是：
本实用新型所述的一种硝酸铵生产废水处理与回收装置，通过设 置中和装置，在冷凝废液进入电渗透膜堆体前，先进行中和和冷却， 并在冷却器中进行过滤，将杂质从冷却液中滤除，才将冷却液导入电 渗透膜堆体中，大大减轻了电渗透膜堆体的工作负担，有效避免了电 渗透膜堆体损坏，延长了电渗透膜的使用寿命;
与此同时，一方面，淡化合格后的水可以直接导入锅炉给水泵， 取代脱盐水作为锅炉给水泵的冷却用水;另一方面，淡化合格后的水 中仍含有极少量的硝酸铵与氨，可以作为吸收塔吸收用水返回硝酸铵 生产装置中再次利用;
由此可知，本实用新型保护了电渗透膜，并将淡化合格的水进行 回收利用，节约了脱盐水用量，减少了淡水的使用量和污水的排放量， 降低了生产成本，也具有良好的环境效益。
