申请日2013.07.25
公开(公告)日2013.11.13
IPC分类号C02F9/14
摘要
本发明提供一种污水调配系统，包括与污水源数量相等的缓冲池，各缓冲池设置于污水预处理系统、生化处理系统、泥水过滤系统的上游;各缓冲池池底等高;各缓冲池分别通过前端电控阀门与各污水源相接;且述缓冲池分别通过后端电控阀门与污水预处理系统相接;各缓冲池内分别设有水位计和水质传感器;各水位计分别与其对应前端电控阀相关联，使缓冲池内液面维持预定高度，并且，各缓冲池中液面高度相等;各水质传感器分别与其对应的缓冲池的后端电控阀相关联，使各所述后端电控阀按计算比例开启，在该计算比例下，从各所述缓冲池流出的污水混合后达到预定污染度。该系统可以在对污水源进行公平合理处理的基础上，保障稳定的污水处理质量。
权利要求书

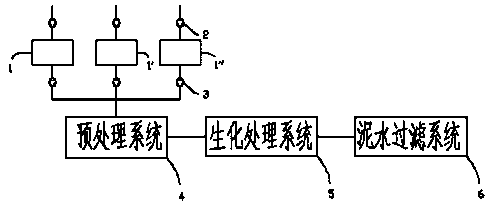

1.一种污水调配系统，其特征在于：包括与污水源数量相等的缓冲池(1、1‘、1“)，各所述缓冲池设置于污水预处理系统(4)、生化处理系统(5)、泥水过滤系统(6)的上游;各所述缓冲池的池底等高;各所述缓冲池分别通过前端电控阀门(2)与各所述污水源相接;且各所述缓冲池分别通过后端电控阀门(3)与所述污水预处理系统(4)相接;各所述缓冲池内分别设有水位计和水质传感器;各所述水位计分别与其对应的缓冲池的前端电控阀(2)相关联，由所述水位计向所述前端电控阀发送控制信号，使缓冲池内液面维持预定高度，并且，各所述缓冲池中液面高度相等;各所述水质传感器分别与其对应的缓冲池的后端电控阀(3)相关联，由各所述水质传感器向各所述后端电控阀(3)发送控制信号，使各所述后端电控阀按计算比例开启，在该计算比例下，从各所述缓冲池流出的污水混合后达到预定污染度。
2.根据权利要求1所述的污水调配系统，其特征在于：所述计算比例按如下方式确定：设各后端电控阀的开启度比例为x-1、x-2、x3、x4……xn，n=所述后端电控阀的数量，且x-1+x-2+x3+x4+……+xn=1①，且各所述后端电控阀对应的水质传感器检测到的缓冲池中的污水污染度为q-1、q2、q3、q4……qn，则，x-1 q-1+ x-2q2+ x3 q3+ x4 q4+……+ xn qn=预定污染度②;连列①、②两式，求得的一组x-1、x-2、x3、x4……xn即为所述计算比例。
说明书
污水调配系统
技术领域
本发明涉及污水处理设备领域，特别地，是涉及一种污水调配系统。
背景技术
污水处理是目前工业生产领域经常需要的一道程序，尤其是针对各种纺织、造纸、印染、化工等产业，由于废水量大，如不进行可靠的污水处理，则将对环境造成极其严重的污染。
对于目前的污水处理系统，主要包括有预处理系统、生化处理系统、泥水过滤系统三大部分;预处理系统主要由调节池构成，使污水水质保持均匀;生化处理系统主要由厌氧、缺氧、好氧等处理系统构成，在污水处理量较大的情况下，通常由厌氧池、缺氧池、好氧池等生化池构成，在生化处理池中，需要加入厌氧菌、好氧菌等，使它们与污水中的氮、磷元素发生反应，去除富营养物质;泥水过滤系统则主要由气浮系统、二沉池等构成，主要进行泥浆和清水的物理分离。
在目前的污水处理过程中，通常是将各厂家产生的污水通过不同的管道直接通入同一个蓄水池，然后排入所述预处理系统，或者直接将不同污水源排入预处理系统;事实上，由于各污水源的污染状况不同，而污水处理系统的处理能力是基本稳定的，因此，如采对各污水源混合后的污水进行恒流量处理，则对于污染较严重的混合污水，必然处理效果欠佳;而如果对于混合后的污水进行检测，依据污染程度决定处理流量，则对于污染较重的厂家，需要大量时间进行处理，而对于污染较轻的厂家，则需要面临大量时间的等待，这显然是很不公正的;因此，如何对污水源进行公平合理地处理，并在此基础上保障稳定的污水处理质量，具有十分重要的意义。
发明内容
针对上述问题，本发明的目的在于提供一种污水调配系统，该系统可以在对污水源进行公平合理处理的基础上，保障稳定的污水处理质量。
本发明解决技术问题所采用的技术方案是：该污水调配系统包括与污水源数量相等的缓冲池，各所述缓冲池设置于污水预处理系统、生化处理系统、泥水过滤系统的上游;各所述缓冲池的池底等高;各所述缓冲池分别通过前端电控阀门与各所述污水源相接;且各所述缓冲池分别通过后端电控阀门与所述污水预处理系统相接;各所述缓冲池内分别设有水位计和水质传感器;各所述水位计分别与其对应的缓冲池的前端电控阀相关联，由所述水位计向所述前端电控阀发送控制信号，使缓冲池内液面维持预定高度，并且，各所述缓冲池中液面高度相等;各所述水质传感器分别与其对应的缓冲池的后端电控阀相关联，由各所述水质传感器向各所述后端电控阀发送控制信号，使各所述后端电控阀按计算比例开启，在该计算比例下，从各所述缓冲池流出的污水混合后达到预定污染度。
作为优选，所述计算比例按如下方式确定：设各后端电控阀的开启度比例为x-1、x-2、x3、x4……xn(n=所述后端电控阀的数量，且x-1+x-2+x3+x4+……+xn=1①)，且各所述后端电控阀对应的水质传感器检测到的缓冲池中的污水污染度为q-1、q2、q3、q4……qn，则，x-1 q-1+ x-2q2+ x3 q3+ x4 q4+……+ xn qn=预定污染度②;连列①、②两式，求得的一组x-1、x-2、x3、x4……xn即为所述计算比例。
本发明的有益效果在于： 该污水调配系统在使用时， 首先通过水位计和前端电控阀，使得各污水源分别流入一个缓冲池，并使各缓冲池保持等高的液面，这样，就可以通过调整各所述后端电控阀的开启比例，来实现各所述缓冲池的污水流出速度之比例，从而使各所述缓冲池流出的污水混合后达到预定的污染度，这样，后续的预处理系统、生化处理系统、泥水过滤系统，就可以恒流速恒配置参数的状况下对污水进行处理;由于该系统使得各污水源排出的污水同时进行处理，因此，不仅实现了公平原则，并且保障了污水的处理质量。
