申请日2013.09.16
公开(公告)日2013.12.11
IPC分类号C02F1/50; C02F1/78
摘要
本发明公开了一种养殖水处理装置，包括通过管路依次连接的臭氧发生器、气液混合泵和水箱，还包括第一进水管，所述第一进水管一端与所述多相气液混合泵相连接，另一端与所述水箱相连接，所述第一进水管上设有接原水的进水口，所述水箱的底部设有将臭氧水排入养殖水水池的排液口，所述第一进水管上还连接有若干第二进水管，所述第二进水管通过管道依次与循环水泵、空化发生器和水箱相连接。本发明利用水力空化产生的空化效应，不仅可促进臭氧在水体中的质传递，还能促进更强氧化剂氢氧自由基的生成，而且受水力空化伤害的微囊藻细胞对臭氧更加敏感，从而提高臭氧利用率，缩短处理时间，降低处理成本，强化灭杀效果。
权利要求书
1. 养殖水处理装置，包括通过管路依次连接的臭氧发生器、气液混合泵和水箱，还包括第一进水管，所述第一进水管一端与所述气液混合泵相连接，另一端与所述水箱相连接，所述第一进水管上设有接原水的进水口，所述水箱的底部设有将臭氧水排入养殖水水池的排液口，其特征在于：所述第一进水管上还连接有若干第二进水管，所述第二进水管通过管道依次与循环水泵、空化发生器和水箱相连接。
2.根据权利要求1所述的养殖水处理装置，其特征在于：所述的臭氧发生器与气液混合泵之间的管路上连接有臭氧浓度监测仪，所述臭氧浓度监测仪的一端连接有气体吸收装置。
3.根据权利要求1所述的养殖水处理装置，其特征在于：所述的臭氧发生器上设有流量计。
4.根据权利要求1所述的养殖水处理装置，其特征在于：所述空化发生器和水箱之间以及气液混合泵和水箱之间均设有流量控制器。
5.根据权利要求1所述的养殖水处理装置，其特征在于：所述水箱的一侧设有检测臭氧水浓度的取样口。
6.根据权利要求1-5中任一项所述的养殖水处理装置，其特征在于：所述臭氧发生器和气液混合泵之间的管路上设有设有止回阀。
7.根据权利要求6所述的养殖水处理装置，其特征在于：所述水箱的内部与进水管连接处设有浮球。
说明书
养殖水处理装置
技术领域
本发明涉及一种养殖水处理装置，属于水处理技术领域。
背景技术
随着水产养殖业尤其是海水养殖业的迅速发展，养殖方式也由集约化向半集约化发展，随之产生的养殖废水中可能包括来源于粪便和饲料的颗粒态固体废物、溶解态代谢废物、溶解态营养盐、抗微生物制剂和药物残留等，因而当其大量被排放后，可导致养殖水及临近水域富营养化或水质恶化。传统养殖水处理存在很多问题，比如药物投放过大，水体有机物污染，养殖密度大造成水质不好，杀菌消毒时臭氧利用率低等。
臭氧是一种强氧化剂，它的氧化能力比氯强5.1倍，比二氧化氯强3.7倍。臭氧对细胞壁有较强的吸附和穿透能力，能通过细胞壁，破坏细胞膜，并直接破坏RNA、DNA且可以很快地抑制蛋白质的合成等，使细胞死亡。臭氧在水力空化环境中不稳定，产生氧化能力极强的新生态氧[O]和氢氧自由基(HO·)等具有极强灭活作用的次生氧化物。因此，利用水力空化产生的空化效应，不仅可促进臭氧在水体中的质传递，还能促进更强氧化剂氢氧自由基的生成，而且受水力空化伤害的微囊藻细胞对臭氧更加敏感，从而提高臭氧利用率，缩短处理时间，降低处理成本，强化灭杀效果。
发明内容
针对现有技术的不足，本发明的目的在于，提供一种养殖水处理装置，可强化臭氧氧化作用的能力，对水体中的微小生物、有机物等进行灭杀、氧化，提高水体质量、促进生态养殖。

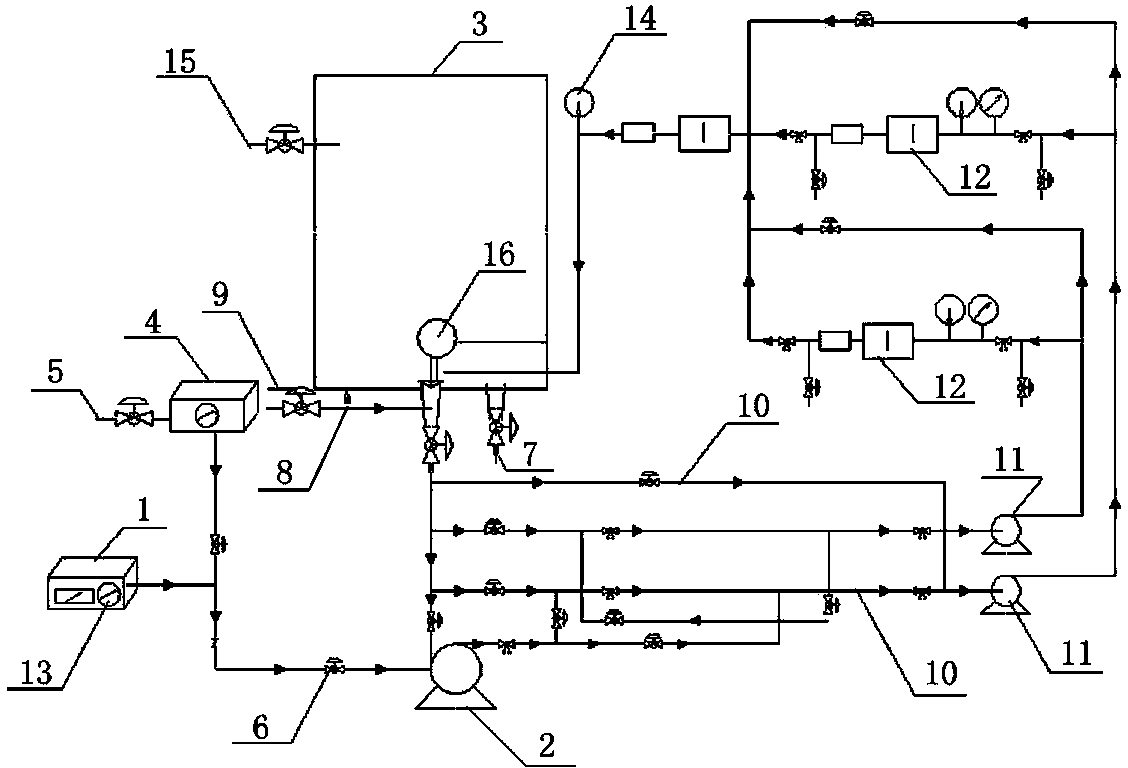

为解决上述技术问题，本发明采用的技术方案是：养殖水处理装置，包括通过管路依次连接的臭氧发生器、气液混合泵和水箱，还包括第一进水管，所述第一进水管一端与所述气液混合泵相连接，另一端与所述水箱相连接，所述第一进水管上设有接原水的进水口，所述水箱的底部设有将臭氧水排入养殖水水池的排液口，其特征在于：所述第一进水管上还连接有若干第二进水管，所述第二进水管通过管道依次与循环水泵、空化发生器和水箱相连接。
进一步的技术方案为：
所述的臭氧发生器与气液混合泵之间的管路上连接有臭氧浓度监测仪，所述臭氧浓度监测仪的一端连接有气体吸收装置。
所述的臭氧发生器上设有流量计。
所述空化发生器和水箱之间以及气液混合泵和水箱之间均设有流量控制器。
所述水箱的一侧设有检测臭氧水浓度的取样口。
所述臭氧发生器和气液混合泵之间的管路上设有设有止回阀。
所述水箱的内部与进水管连接处设有浮球。
本发明的有益效果是：第二进水管通过管道依次与循环水泵、空化发生器和水箱相连接，利用水力空化产生的空化效应，不仅可促进臭氧在水体中的质传递，还能促进更强氧化剂氢氧自由基的生成，而且受水力空化伤害的微囊藻细胞对臭氧更加敏感，从而提高臭氧利用率，缩短处理时间，降低处理成本，强化灭杀效果。
