申请日2014.10.23
公开(公告)日2015.04.15
IPC分类号C02F1/48
摘要
本发明属于水处理技术领域，具体涉及一种用于水管管外的永磁式水处理器。包括管外放置的强磁源，强磁源包括两块极性相反的磁性物N和S，在N与S的下端分别设置有底脚Nf和Sf，两底脚位于强磁源下端贴紧管道外壁。本发明具有安装使用方便，磁性强，可有效在空调、冷却器、锅炉等水处理系统中使用，具有环保节能等技术优势。
权利要求书
1.一种管外永磁式水处理器，其特征在于：包括管外放置的强磁源(1)，所述强磁源 包括两块极性相反的磁性物N和S，在N与S的下端分别设置有底脚Nf和Sf，两 底脚位于强磁源(1)下端贴紧管道(2)外壁。
2.如权利要求1所述的一种管外永磁式水处理器，其特征在于：所述的管道(2)壁厚 ≤24.5mm，直径≤1500mm。
3.如权利要求1所述的一种管外永磁式水处理器，其特征在于：所述强磁源(1)于管 道侧壁上对称放置。
说明书
一种管外永磁式水处理器
技术领域
本发明属于水处理技术领域，具体涉及一种用于水管管外的永磁式水处理器。
背景技术
在冷却水循环、生活水处理过程中，由于水中含有一定的金属离子如钙离子、镁离子等，在受热过程中金属离子形成沉淀凝结成水垢凝结在管壁上，降低冷却系统的换热效率。
现有的水处理过程中多采用化学方法，将冷却水管脱碱，降低管壁水垢的凝聚，减少水中的藻类无物质，脱除水中的氧气，减少氧化反应的发生。但传统的化学水处理方法消耗大量的浓硫酸等化学试剂，对环境具有一定的污染，同时浓硫酸作为高危险物质长期使用会对操作者的身体造成伤害，且为管制性化学试剂，使用及购买手续复杂，造成较高的生产使用成本。磁化水处理器在一定程度上弥补了化学水处理的弊端，是一种节能、环保、健康的水处理新方法。但现有的磁化水理器存在一定的缺限，如磁场强度不够、水磁化效率低，安装在被处理管路内部容易堵塞、堵塞后不容易清理，磁块腐蚀脱落，使用时间短，安装更换不便等。
目前，随着工业用水的增加，水资源的污染越来越严重，对污水的处理成为被人们广泛关注的话题，但是目前常使用的污水处理设备建造费用较高，污水处理成本较大，污水处理不够彻底，带有二次污染，因此急需一种节能、环保、健康无污染，同时处理成本低，使用安装更换简便的水处理工艺。
发明内容
为解决上述现有技术中的问题，本发明旨在提供一种节能、环保、健康的磁性水处理器，该水处理器安装使用方便，磁性强，可有效对空调、冷却器、锅炉等水处理系统中使用。本发明通过以下技术方案实现：

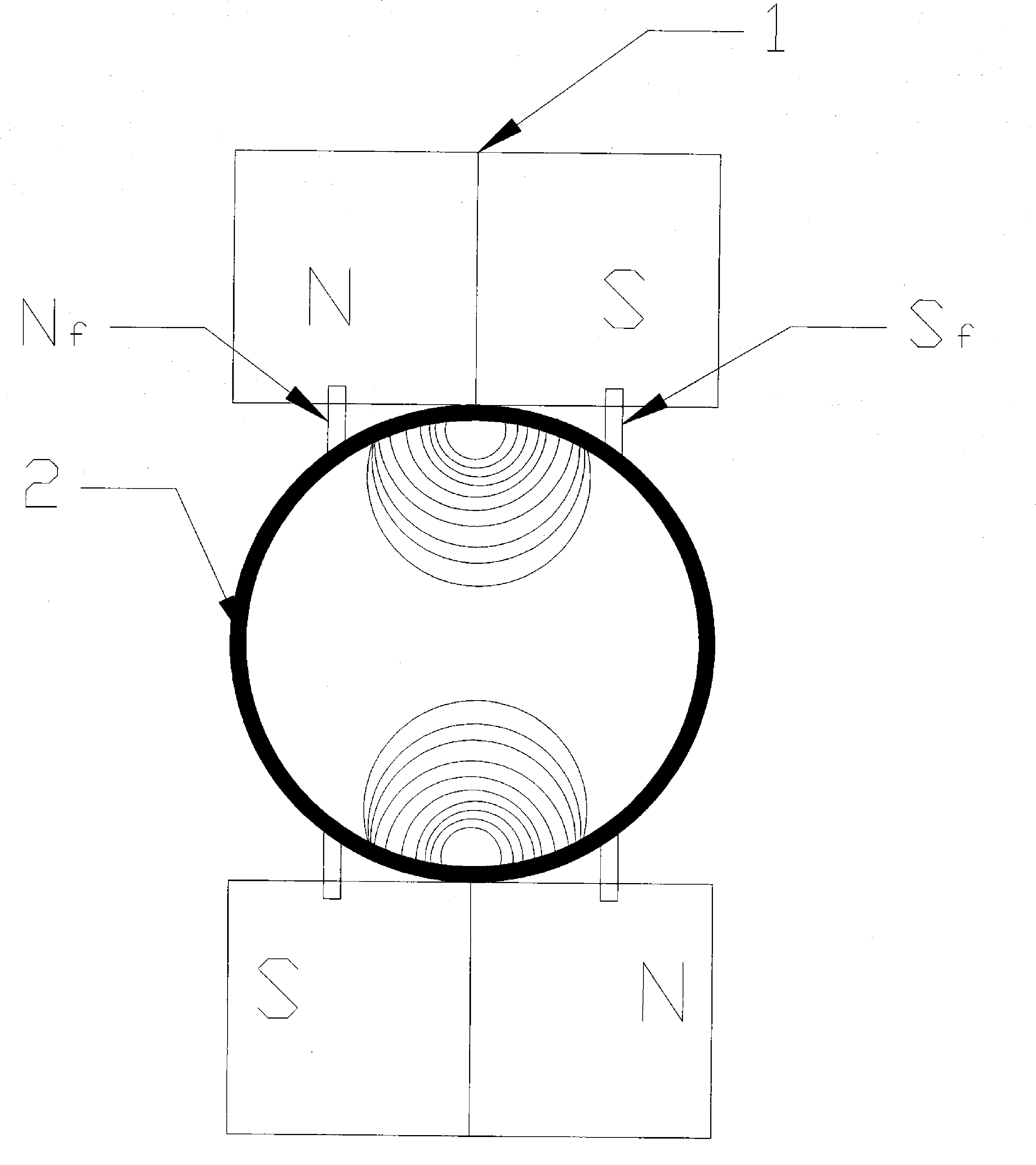

一种管外永磁式水处理器，包括管外对称放置的强磁源1，所述强磁源包括两块极性相反的磁性物N和S，在N与S的下端分别设置有底脚Nf和Sf，两底脚位于强磁源 1下端贴紧管道2外壁。
具体的，所述的管道2壁厚≤24.5mm，直径≤1500mm。
具体的，所述强磁源1于管道侧壁上对称放置。
在强磁铁的两侧有两个极性组反的块状物(N和S)，每一块部有一个底脚(Nf和Sf)，它们在磁铁的下部紧贴着管道。极块和底脚会聚集来自磁铁的磁力线具有很强的磁性，足以克服管壁的抗磁性，在管道内壁圆弧处放射出很强的磁力线。管道内的磁力和管道内的流体垂直相交。根据法拉第定律，由于液体切割磁力线会产生电流，使液体电离，同时流体内的固体物质被溶解或处于悬浮状态。在电场作用下，使管壁带负电，这样可防止管壁腐蚀、结垢和藻类微生物的粘附。
本发明吸附于管外、其超强的磁力线在不需外来电源的情况下穿透管壁在25.4mm以内的管壁而在管内局部形成永久性的磁场，当管内水(导体)流经此磁场时垂直90℃切割磁力线而形成法拉第发电机，水就如电极般产生可测量性的电流，水与管子形成两极化，水为正、管壁为负，负电性的管子形成阴极性保护。在整个系统内任意点上，均可测出电位差，使得被处理水发生离子化，水分子有序排序，水中钙镁盐类提前在水中析出形成疏松状水渣沉积水中，随水流排污排放。同时在水磁化过程中负电性的氧(oxygen)原子被负电性管子排斥而无法腐蚀管壁;负电性的碳酸根离子(Carbonate ions)同样被负电性管子排斥而无法结垢;正电性的氢被负电性的管壁吸引而溶解已结成的垢与铁锈，但氢无法与干净的管壁作用;水分子的氢键变弱而减少水的表面张力，从而增加了水的溶解力及加速沉淀效果;同时产生氢氧根离子(OH-)可达到氧化杀菌的目的。
综上所述，本发明是一种物理磁化水处理方法，处理效果好，同时避免化学世界的大范围使用，对环境无污染，使用效果好，节能环保，仅需要强磁铁的作用即可实现水处理工艺。
