申请日2014.10.23
公开(公告)日2015.01.28
IPC分类号C02F103/10; C02F11/12
摘要
一种处理油田沉降设备中细颗粒污泥的装置，属于油田含油污泥处理领域。针对现有普通固液分离设备需要对沉降设备中细颗粒污泥进行加药絮凝沉降处理，不能直接进行无害化处理的问题，提供一种无需化学加药，产生的污水可以回收利用，污泥可以直接无害化处理的装置。该装置包括依次相接的升压泵，第一旋流器，第二旋流器和离心机，第一旋流器污水出口外接现场污水处理设备的用水通道，第二旋流器和离心机污水出口连通回收水池。本发明装置采用物理分离方法对污泥进行脱水浓缩，避免化学加药混入杂质，处理过程中的污水可以进行回收利用，应用于用于现场污水设备，降低污水处理成本，处理后污泥可直接进行无害化处理。
权利要求书
1.一种处理油田沉降设备中细颗粒污泥的装置，其特征在于：包括依次相接的升压泵，第一旋流器，第二旋流器和离心机，所述第一旋流器污水出口外接现场污水处理设备的用水通道，所述第二旋流器和离心机污水出口连通回收水池。
2.如权利要求1所述的装置，其特征在于：所述离心机出口设有粗过滤器。
3.如权利要求2所述的装置，其特征在于：所述粗过滤器后设有缓冲罐。
4.如权利要求3所述的装置，其特征在于：所述粗过滤器与所述换抽罐之间设有增压污泵。
说明书
一种处理油田沉降设备中细颗粒污泥的装置
技术领域
本发明属于油田含油污泥处理领域。
背景技术
油田含油污水处理过程中，沉降设备内部会聚集较多的悬浮物和油泥杂质，若果不将其定期清除，设备处理能力势必下降，使处理后的水质不达标，对环境造成污染。目前对生产设备中污泥处理尚无合理可行的处理措施，仍采用非停产后人工清污的方式，难以适应油田的生产需要，同时沉降设备中的污泥具有粒径小、与水密度差小等特点，普通固液分离设备及工艺对其显得无能为力，需要对其进行加药絮凝沉降处理，不能直接进行无害化处理。
发明内容
本发明的目的是提供一种能够对沉降设备中污泥进行浓缩，浓缩后可以对污泥直接进行无害化处理的装置。

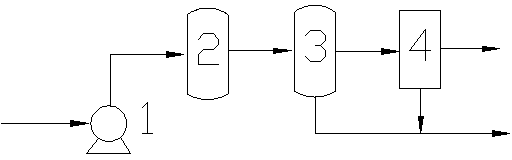

本发明通过以下技术方案予以实现：一种处理油田沉降设备中细颗粒污泥的装置，包括依次相接的升压泵，第一旋流器，第二旋流器和离心机，所述第一旋流器污水出口外接现场污水处理设备的用水通道，所述第二旋流器和离心机污水出口连通回收水池。
所述离心机出口设有粗过滤器。
所述粗过滤器后设有缓冲罐。
所述粗过滤器与所述换抽罐之间设有增压污泵。
本发明具有如下有益效果：
利用物理分离方法对污泥进行脱水浓缩，避免混入杂质，，处理过程中的污水可以进行回收利用，处理后污泥可直接进行无害化处理。
