申请日2014.11.05
公开(公告)日2015.03.25
IPC分类号C02F11/12
摘要
本实用新型公开了一种污泥处理混合干燥装置，包括储泥罐、介质罐、混合干燥器、振动筛和出料罐，其特征在于：所述的储泥罐通过搅拌式污泥计量斗与混合干燥器相连，介质罐通过介质计量装置与混合干燥器相连，混合干燥器的物料出口通过绞龙与振动筛相连，振动筛具有两路物料出口，其中一路为中间细粉及介质出口，另一路产品物料出口与出料中转装置相连，出料中转装置与出料罐相连，出料罐的物料出口连接至产品贮存装置。本实用新型结构简单，操作方便，运行稳定性好，设备能耗低，可快速获得含水量较低的产品，方便进行大面积的推广应用。
权利要求书
1.一种污泥处理混合干燥装置，包括储泥罐、介质罐、混合干燥器、振动筛和出料罐，其特征在于：所述的储泥罐通过搅拌式污泥计量斗与混合干燥器相连，介质罐通过介质计量装置与混合干燥器相连，混合干燥器的物料出口通过绞龙与振动筛相连，振动筛具有两路物料出口，其中一路为中间细粉及介质出口，另一路产品物料出口与出料中转装置相连，出料中转装置与出料罐相连，出料罐的物料出口连接至产品贮存装置。
2.根据权利要求1所述的污泥处理混合干燥装置，其特征在于：所述的出料罐的物料出口处安装有破碎机。
3.根据权利要求1所述的污泥处理混合干燥装置，其特征在于：所述的介质罐上连接有加料装置。
4.根据权利要求1所述的污泥处理混合干燥装置，其特征在于：所述的出料中转装置包括出料桶和与出料桶连接的输送装置。
说明书
一种污泥处理混合干燥装置
技术领域
本实用新型涉及一种活性污泥处理设备，尤其是一种应用活性污泥干燥处理的污泥处理混合干燥装置。
背景技术
城市水环境对于市民的生活质量有着重要意义，污水处理厂在保障城市水环境质量的进程中扮演了关键角色，其将来自各个污染源的废水进行集中处置以实现废水达标排放。活性污泥是城市污水集中处理后的产物，对其进行减量化、稳定化、无害化和资源化的处理是十分重要的。污泥干燥法是一种十分重要的活性污泥处理方法，其通过对活性污泥进行脱水处理，使得产物的含水量降低至合适值并可直接应用于堆肥以实现资源循环利用，但如何以该方法为基础开发出一种简单易行、高效节能、便于大面积推广的污泥处理设备成为了市场十分迫切的选择。
发明内容
针对现有技术的不足，本实用新型提供一种操作方便、运行稳定和环保节能的污泥处理混合干燥装置。

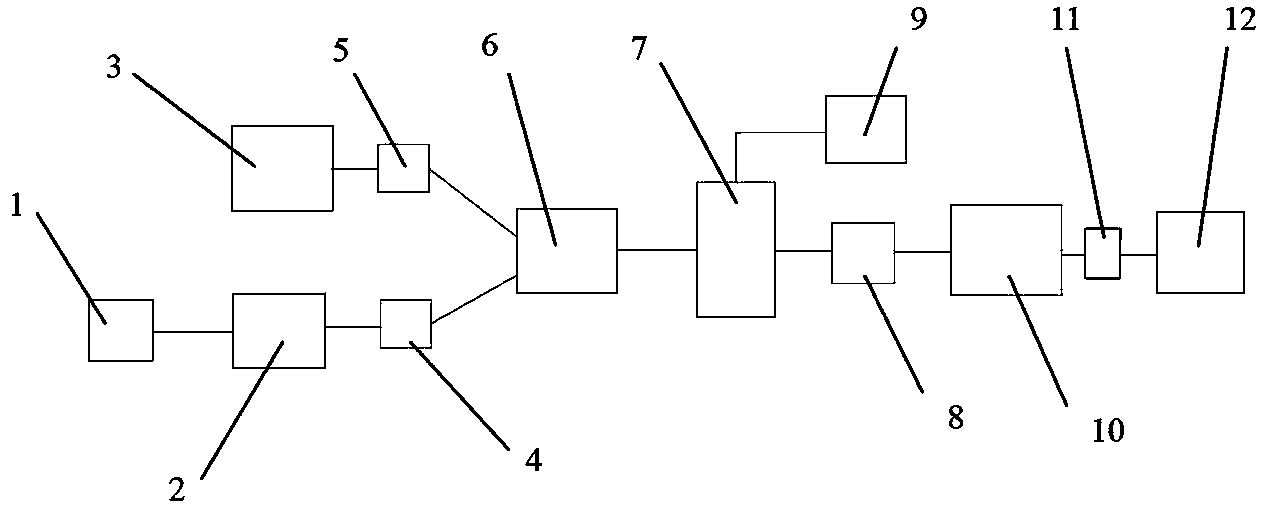

本实用新型的技术方案为：一种污泥处理混合干燥装置，包括储泥罐、介质罐、混合干燥器、振动筛和出料罐，其特征在于：所述的储泥罐通过搅拌式污泥计量斗与混合干燥器相连，介质罐通过介质计量装置与混合干燥器相连，混合干燥器的物料出口通过绞龙与振动筛相连，振动筛具有两路物料出口，振动筛的一路物料出口提供需进一步干燥利用的中间细粉及介质，振动筛的另一路产品物料出口与出料中转装置相连，出料中转装置与出料罐相连，出料罐的物料出口连接至产品贮存装置。
所述的出料罐的物料出口处安装有破碎机。
所述的介质罐上连接有加料装置，加料装置用于补充适量成品物料到混合干燥器中，这些成品物料能作为载体而增强介质和污泥的混合效果。
所述的出料中转装置包括出料桶和与出料桶连接的输送装置。
本实用新型的有益效果为：结构简单，操作方便，运行稳定性好，设备能耗低，可快速获得含水量较低的产品，方便进行大面积的推广应用。
