申请日2014.10.28
公开(公告)日2015.03.25
IPC分类号C02F9/14; C02F11/00; C02F11/12
摘要
一种污水厂污水处理装置，包括污水汇集管、除渣池、沉砂池、厌氧池、氧化沟、二沉池、接触消毒池、污泥储存池、浓缩池、萃取池、干燥粉碎机。除渣池与污水汇集管连通，沉砂池与除渣池连通，厌氧池与沉砂池连通，氧化沟与厌氧池连通，二沉池与氧化沟连通，接触消毒池与二沉池连通，污泥储存池与二沉池、氧化沟及厌氧池连通，浓缩池与污泥储存池连通，萃取池与浓缩池连通，干燥粉碎机与萃取池连通，所述萃取池内设有加药口，用于添加柠檬酸。上述污水厂污水处理装置，既能有效降低污水厂污水的COD及BOD，同时能够脱去底泥中的重金属，将其农业化利用，减少二次环境污染，提高资源利用率。此外，还提供一种污水厂污水处理方法。
权利要求书
1.一种污水厂污水处理装置，其特征在于，包括污水汇集管、除渣池、沉 砂池、厌氧池、氧化沟、二沉池、接触消毒池、污泥储存池、浓缩池、萃取池、 干燥粉碎机;
所述除渣池与所述污水汇集管连通，所述沉砂池与所述除渣池连通，所述 厌氧池与所述沉砂池连通，所述氧化沟与所述厌氧池连通，所述二沉池与所述 氧化沟连通，所述接触消毒池与所述二沉池连通，所述污泥储存池与所述二沉 池、所述氧化沟及所述厌氧池连通，所述浓缩池与所述污泥储存池连通，所述 萃取池与所述浓缩池连通，所述干燥粉碎机与所述萃取池连通;
所述萃取池内设有加药口，用于添加柠檬酸。
2.根据权利要求1所述的污水厂污水处理装置，其特征在于，除渣池内设 有中格栅和细格栅。
3.根据权利要求2所述的污水厂污水处理装置，其特征在于，所述细格栅 的栅条间隙为8mm。
4.根据权利要求2所述的污水厂污水处理装置，其特征在于，所述细格栅 与水平面的安装角度为75度。
5.根据权利要求1所述的污水厂污水处理装置，其特征在于，所述氧化沟 为卡鲁塞尔氧化沟。
6.根据权利要求1所述的污水厂污水处理装置，其特征在于，所述沉砂池 为旋流沉砂池。
7.根据权利要求1所述的污水厂污水处理装置，其特征在于，所述厌氧池 为升流式厌氧滤池。
8.一种污水厂污水处理方法，其特征在于，包括如下步骤：
将污水厂污水除渣，除泥沙，得到第一预处理污水厂污水;
将所述第一预处理污水厂污水通过厌氧处理，得到第二预处理污水厂污水 及第一预处理底泥;
将所述第二预处理污水厂污水通过氧化沟，得到第三预处理污水厂污水及 第二预处理底泥;
将所述第三预处理污水厂污水进行沉淀处理，得到第四预处理污水厂污水 和第三预处理底泥;
将所述第四预处理污水厂污水进行消毒杀菌处理，排出;
将所述第一预处理底泥、所述第二预处理底泥及所述第三预处理底泥进行 浓缩脱水处理，得到第四预处理底泥;
往所述第四预处理底泥加入柠檬酸，固液萃取后，将下层沉淀干燥粉碎， 得到农业用底泥。
9.根据权利要求8所述的污水厂污水处理方法，还包括将所述第二底泥回 流至所述厌氧处理过程。
10.根据权利要求8所述的污水厂污水处理方法，还包括往所述下层沉淀 中加入碱石灰。
说明书
污水厂污水处理装置以及处理方法
技术领域
本发明涉及污水处理领域，特别是涉及一种污水厂污水处理装置以及污水 厂污水处理方法。
背景技术
人类生活过程中产生的污水，是水体的主要污染源之一，其主要包括粪便 和洗涤污水等。城市每人每日排出的生活污水量为150L～400L，其量与生活水 平有密切关系。生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋 白质等;也常含有病原菌、病毒和寄生虫卵;无机盐类的氯化物、硫酸盐、磷 酸盐、碳酸氢盐和钠、钾、钙、镁、及少量的重金属等。
针对上述问题，目前大部分城市都设有污水处理点对这些生活污水进行处 理后再排放至外界，以保护生态环境。城市居民的生活污水通过管道进入生活 污水处理厂，经过充氧、搅拌、发酵、沉淀等过程，将污水变成干净、无污染 的水，保护了河道和城市水源，保护了环境。
然而，处理生活污水的过程中由于沉淀以及化学反应等原因，会产生大量 的固体杂质，这些固体杂质会沉淀下来，进而产生了大量的污泥。污泥中含有 大量的有机质和氮磷钾元素，COD值偏高，远远无法达到国家排放标准。城市 生活污水处理厂自设立以来，人们一直都在努力研究如何利用生活污水处理污 泥，特别是人们期望用生活污水处理污泥制造农业生产使用的肥料。但剩余污 泥通常含有大量的有毒有害物质，如寄生虫卵、病原微生物、重金属，以及未 稳定化的有机物，如果不妥善处理与处置，将这些污泥直接施加至作物中，会 对环境造成直接或潜在的污染。
例如，中国专利201310654721.X公开了一种污水处理的工艺方法，其具体 公开了一种污水处理的工艺方法，取水样1000mL，加入石灰乳液搅拌，再加入 混凝剂搅拌，然后加入PAM溶液搅拌后沉降分离，取上清液900mL，经KMn04 氧化后，再加药混凝，取上清液进行过滤、活性碳吸附。本发明工艺简单，设 备占地面积小，与目前国内其它污水处理方法相比较经济合理。
例如，中国专利201210489896.5公开了一种一种污水处理方法，其具体公 开了环境保护技术领域，具体的说是一种污水处理方法，具体步骤为：将污水 输入至机械格栅，通过机械格栅的污水进入集水调节池，再将集水调节池中的 污水输入至污水冷却塔，经过冷却塔冷却的污水输入至混凝沉淀池，经过混凝 沉淀的污水进入至CASS池，经过CASS池处理的污水经过生物过滤池，最终 得到处理完成的水。本发明的优点在于所述的污水处理方法对冲击负荷适应能 力强，不易发生污泥膨胀，占地面积小，管理简便。
然而，上述公开的专利依然无法同时有效去除污水厂污水中的有机物以及 污水处理过程中污泥资源化利用的问题。
发明内容
基于此，有必要提供一种可以有效地降低污水厂污水的COD以及将污泥资 源化利用的污水厂污水处理装置以及处理方法。
一种污水厂污水处理装置，包括污水汇集管、除渣池、沉砂池、厌氧池、 氧化沟、二沉池、接触消毒池、污泥储存池、浓缩池、萃取池、干燥粉碎机;
所述除渣池与所述污水汇集管连通，所述沉砂池与所述除渣池连通，所述 厌氧池与所述沉砂池连通，所述氧化沟与所述厌氧池连通，所述二沉池与所述 氧化沟连通，所述接触消毒池与所述二沉池连通，所述污泥储存池与所述二沉 池、所述氧化沟及所述厌氧池连通，所述浓缩池与所述污泥储存池连通，所述 萃取池与所述浓缩池连通，所述干燥粉碎机与所述萃取池连通;
所述萃取池内设有加药口，用于添加柠檬酸。
在其中一个实施例中，除渣池内设有中格栅和细格栅。
在其中一个实施例中，所述细格栅的栅条间隙为8mm。
在其中一个实施例中，所述细格栅与水平面的安装角度为75度。
在其中一个实施例中，所述氧化沟为卡鲁塞尔氧化沟。
在其中一个实施例中，所述沉砂池为旋流沉砂池。
在其中一个实施例中，所述厌氧池为升流式厌氧滤池。

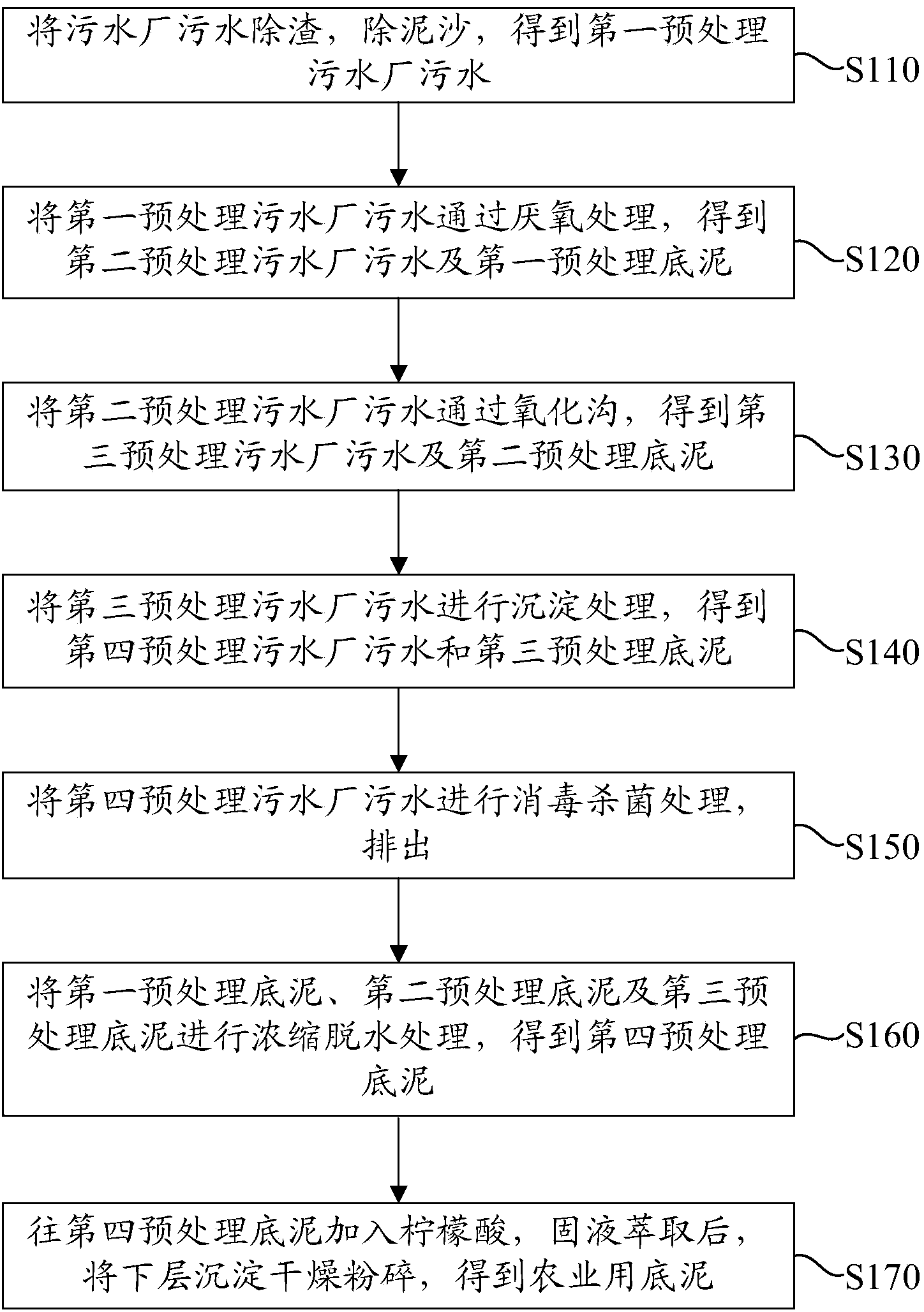

一种污水厂污水处理方法，包括如下步骤：
将污水厂污水除渣，除泥沙，得到第一预处理污水厂污水;
将所述第一预处理污水厂污水通过厌氧处理，得到第二预处理污水厂污水 及第一预处理底泥;
将所述第二预处理污水厂污水通过氧化沟，得到第三预处理污水厂污水及 第二预处理底泥;
将所述第三预处理污水厂污水进行沉淀处理，得到第四预处理污水厂污水 和第三预处理底泥;
将第四预处理污水厂污水进行消毒杀菌处理，排出;
将第一预处理底泥、第二预处理底泥及第三预处理底泥进行浓缩脱水处理， 得到第四预处理底泥;
往第四预处理底泥加入柠檬酸，固液萃取后，将下层沉淀干燥粉碎后，得 到农业用底泥。
在其中一个实施例中，还包括将所述第二底泥回流至所述厌氧处理过程。
在其中一个实施例中，还包括往所述下层沉淀中加入碱石灰。
上述污水厂污水处理装置，通过设置除渣池，沉砂池，厌氧池，氧化沟， 消接触消毒池，能够有效降低污水厂污水的COD及BOD，使其达到排放标准， 同时，通过利用萃取池脱去污泥中的重金属，对产生的底泥农业化利用，减少 了二次环境污染，提高了资源利用率;同时，此方法还具有工艺路线短，成本 较低，便于操作等优点。
