污泥厌氧消化池搅拌器

发布时间:2018-6-9 18:05:32

  申请日2013.08.30

  公开(公告)日2013.11.27

  IPC分类号C02F11/04

  摘要

  一种污泥厌氧消化池搅拌器,涉及一种上向流水力污泥厌氧消化池搅拌器。本发明解了决现有下向流水力搅拌装置耗能较高和均质性较差的问题。本发明的混合装置的一端与导流管的一端连通,射流喷嘴包括锥管、短管和法兰盘,锥管与短管构成一体件,法兰盘安装在短管的一端,射流喷嘴的法兰盘的一端为进水口,射流喷嘴置于混合装置中心的正下方且射流喷嘴的射流方向垂直向上,且射流喷嘴的外径小于混合装置的内径,射流喷嘴的法兰盘与动力水泵出水管的一端固定连接,动力水泵出水管的另一端与动力水泵的出水口连通,动力水泵的进水口与动力水泵吸水管的一端连通;动力水泵吸水管的另一端置于污泥厌氧消化池的上部。本发明适用于泥厌氧消化池的搅拌。

  权利要求书

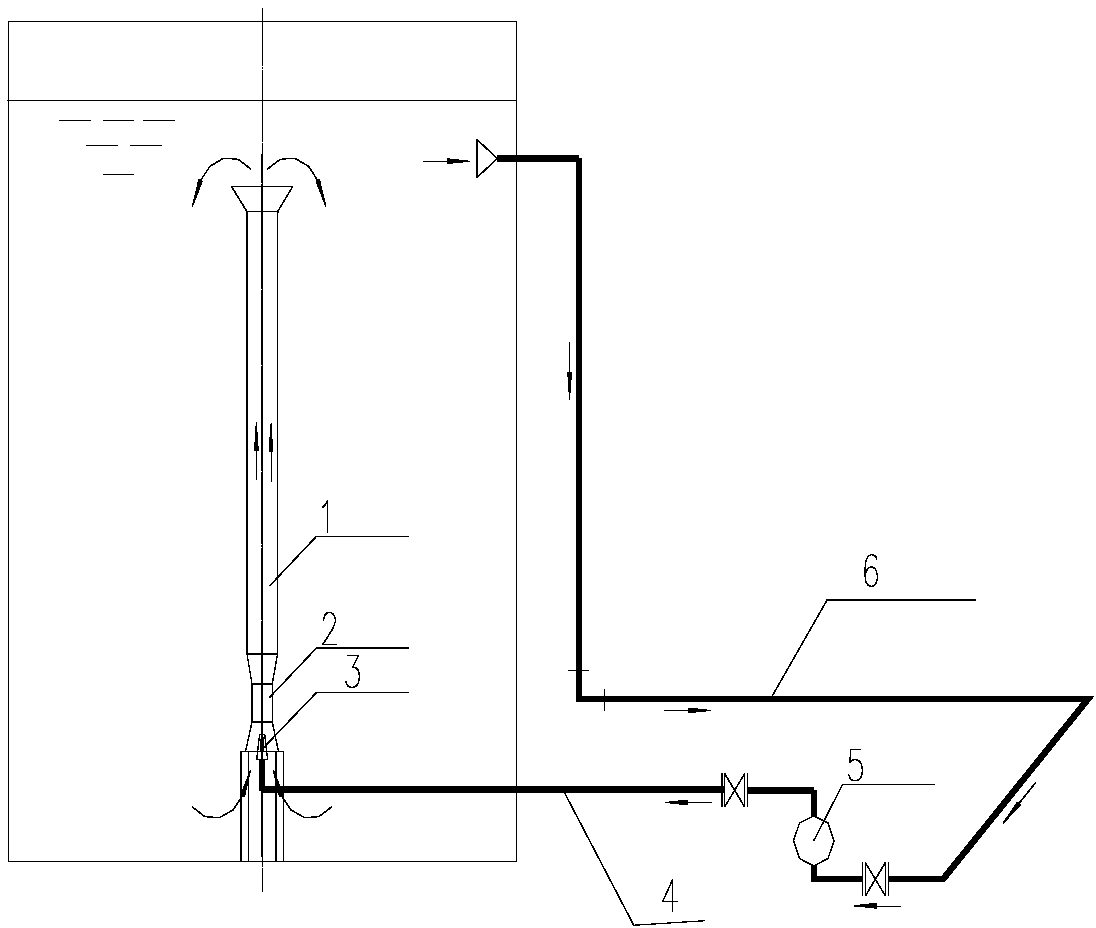

  1.一种污泥厌氧消化池搅拌器,其特征在于,该系统包括导流管(1)、混合装置(2)、 射流喷嘴(3)、动力水泵出水管(4)、动力水泵(5)和动力水泵吸水管(6);

  混合装置(2)的一端与导流管(1)的一端连通,射流喷嘴(3)包括锥管(3-1)、短 管(3-2)和法兰盘(3-3),锥管(3-1)与短管(3-2)构成一体件,法兰盘(3-3)安装在 短管(3-2)的一端,,射流喷嘴(3)的法兰盘(3-3)的一端为进水口,射流喷嘴(3)置 于混合装置(2)中心的正下方且射流喷嘴(3)的射流方向垂直向上,且射流喷嘴(3)的 外径小于混合装置(2)的内径,射流喷嘴(3)的法兰盘(3-3)与动力水泵出水管(4) 的一端固定连接,动力水泵出水管(4)的另一端与动力水泵(5)的出水口连通,动力水 泵(5)的进水口与动力水泵吸水管(6)的一端连通;动力水泵吸水管(6)的另一端置于 污泥厌氧消化池的上部。

  2.根据权利要求1所述的一种污泥厌氧消化池搅拌器,其特征在于,锥管(3-1)的 收缩角γ为12度~15度。

  3.根据权利要求1所述的一种污泥厌氧消化池搅拌器,其特征在于,动力水泵出水管 (4)和动力水泵吸水管(6)上均安装有一个阀门。

  4.根据权利要求1、2或3所述的一种污泥厌氧消化池搅拌器,其特征在于,导流管 (2)的另一端为喇叭状开口。

  5.根据权利要求4所述的一种污泥厌氧消化池搅拌器,其特征在于,动力水泵吸水管 (6)的另一端为喇叭状开口。

  6.根据权利要求5所述的一种污泥厌氧消化池搅拌器,其特征在于,混合装置(2) 包括两个喇叭管和一个与喇叭管小口径等直径的喉管,喉管的两端分别与两个喇叭管小口 径的一端相连接。

  说明书

  一种污泥厌氧消化池搅拌器

  技术领域

  本发明涉及一种上向流水力污泥厌氧消化池搅拌器。

  背景技术

  厌氧污泥消化池常被用来对城市污水处理厂产生的剩余污泥以及城市粪便等有机污泥 进行厌氧消化处理中,使这些有机污泥达到减量化、无害化并从其中回收沼气能源。

  为了充分利用污泥厌氧消化池的容积使污泥厌氧消化池处于较高的工作效率,需要对 污泥厌氧消化池内的物料进行充分搅拌使污泥厌氧消化池内的物料尽量达到均质。

  目前污泥厌氧消化池常规搅拌方式为机械搅拌、沼气搅拌、水力搅拌等。其中水力搅 拌均采用下向流搅拌,即:动力水泵由厌氧池底部吸水由厌氧池上部向下喷射出水。如图 1所示。由于污泥厌氧消化池内的物料具有固体浓度较高(一般含固量在3~5%之间)的特 点。这一特点决定了物料粘滞系数较大、流动阻力也相应较大。

  另外由于污泥厌氧消化时间较长,随着新鲜污泥中的有机物不断的被微生物所分解, 污泥厌氧消化池中的物料矿化度不断的在增加其比重也随之增大。这样新鲜污泥与陈旧污 泥混合后沉降时,矿化度高、比重大的污泥沉降的速度就相对的要快,矿化度低的新鲜污 泥沉降的速度就慢。这样一来在污泥厌氧消化池的竖向上污泥浓度(含固量)就形成由上而下 递增的浓度梯度。即:自液面起随着物料距离液面的深度的增加物料的浓度也增加。

  污泥厌氧消化池内物料的上述特点,决定了现有的(下向流)水力搅拌方式耗能较高 和均质性较差。这是因为动力水泵由池底吸取浓度较高的物料,其粘滞系数较高、流动阻 力也较大,在通过动力水泵管道系统及喷嘴时消耗的动力相应就要多。另外,混合装置由 污泥厌氧消化池上部吸入浓度较低的物料,混合物料流出导管后矿化度高的污泥很快就沉 降下来(导流管外的上升流速较低)较难上升至污泥厌氧消化池的上部,这就导致污泥厌 氧消化池内物料混合均质性较差。

  发明内容

  本发明为了解决现有下向流水力搅拌装置耗能较高和均质性较差的问题,本发明提出 了一种污泥厌氧消化池搅拌器。

  本发明所述一种污泥厌氧消化池搅拌器,该系统包括导流管、混合装置、射流喷嘴、 动力水泵出水管、动力水泵和动力水泵吸水管;

  混合装置的一端与导流管的一端连通,射流喷嘴包括锥管、短管和法兰盘,锥管与短 管构成一体件,法兰盘安装在短管的一端,,射流喷嘴的法兰盘的一端为进水口,射流喷 嘴置于混合装置中心的正下方且射流喷嘴的射流方向垂直向上,且射流喷嘴的外径小于混 合装置的内径,射流喷嘴的法兰盘与动力水泵出水管的一端固定连接,动力水泵出水管的 另一端与动力水泵的出水口连通,动力水泵的进水口与动力水泵吸水管的一端连通;动力 水泵吸水管的另一端置于污泥厌氧消化池的上部。

  本发明利用动力水泵的吸水管由污泥厌氧消化池上部吸取固体浓度较低的物料,经动 力水泵加压后由射流喷嘴以较高的流速向上射出,减少了动力水泵消耗的能量,同等管路 系统及喷嘴条件下可降低动力水泵能耗10%以上。向上的高速水流流经上向流的混合装置 的喉管时由将污泥厌氧消化池底部固体浓度较高的物料吸入上向流混合装置,并沿上向流 混合装置的导流管向上流至污泥厌氧消化池的上部。混合物料溢出导流管后向下回流。在 此过程中污泥厌氧消化池下部固体浓度较高的物料在污泥厌氧消化池竖向上完成了自下而 上、由上而下的循环流动搅拌提高了均质性。
