申请日2013.09.30
公开(公告)日2013.12.25
IPC分类号C02F9/14
摘要
本发明公开了一种深度处理畜禽养殖污水的方法及装置，它主要由集水池、畜禽粪污固液分离装置、微曝气调节池、厌氧氨氧化反应器、短程硝化反应器、反硝化除磷SBBR反应器构成。本装置利用废水中丰富的有机物作为反硝化碳源，反硝化效率高，无需外加碳源，具有短程硝化功能避免亚硝酸盐累积，适用于处理含高氨氮、高COD的畜禽养殖污水，同步去除COD、总氮、氨氮和总磷能力高;且工艺简单，能耗低，污泥产生量小;装置模块化，便于制作和安装，成套装置组合灵活、简单，投资小，占地少，能突破环境的限制，便于施工建设及推广。
权利要求书
1.一种深度处理畜禽养殖污水的方法，其特征是工艺流程为：
(1)提升泵根据液位计信号工作，把集水池中的畜禽粪污送入畜禽粪污固液分离 装置，同时启动固液挤压机，滤渣落入料槽中存储待运做有机肥料，滤液由溢流管道进 入微曝气调节池处理;
(2)微曝气调节池中的提升泵根据液位计信号工作，滤液经布水器进入第一级 厌氧氨氧化反应器，智能控制系统间歇开启或关闭阀门给微曝气调节池中的预曝气头供 气;
(3)将第一级厌氧氨氧化反应器的出水送入短程硝化反应器，智能控制系统根据 预设参数或探头反馈信息确定何时给曝气器供气，短程硝化反应器的出水一部分送至微 曝气调节池，余下部分送入第二级厌氧氨氧化反应器进一步处理;
(4)将第二级厌氧氨氧化反应器出水接入反硝化除磷SBBR反应器，智能控制系 统根据预设参数或探头反馈信息确定何时给曝气器供气，反硝化除磷SBBR反应器的排 水由智能控制系统控制排水或手动排水。
2.如权利要求1所述的一种深度处理畜禽养殖污水的方法，其特征是处理后的污 水水质主要指标达到化学需氧量(CODcr)≤100mg/L，五日生化需氧量(BOD5)≤30mg/L， 氨氮≤25mg/L，总氮≤40mg/L，总磷≤3.0mg/L，悬浮物(SS)≤70mg/L，pH值6-9。
3.一种深度处理畜禽养殖污水的装置，其特征是畜禽粪污固液分离装置主体为碳 钢材质，矩形锥斗结构，喷涂环氧沥青漆防腐;装置的顶部有可拆卸的遮雨棚，装置内 设有料槽，料槽上方有固液挤压机，锥斗底有卸料闸板;固液挤压机的滤渣落入料槽中 存储待运做有机肥料，滤液进入微曝气调节池处理。
4.一种深度处理畜禽养殖污水的装置，其特征是厌氧氨氧化反应器主体为碳钢材 质，矩形封闭式结构，反应器内腔喷涂环氧沥青漆防腐;反应器内有隔板将反应器内腔 分隔成氨氧化前室和氨氧化后室;氨氧化前室和氨氧化后室的底部都安装有布水器，上 部都安装有出水堰槽，氨氧化后室的出水堰槽比氨氧化前室的出水堰槽低3-10cm，出水 堰槽与布水器之间都安装有组合填料;反应器进水管与氨氧化前室底部的布水器连通， 氨氧化前室的出水堰槽通过管道与氨氧化后室底部的布水器连通;反应器出水从氨氧化 后室的出水堰槽接出;
厌氧氨氧化反应器的氨氧化前室和氨氧化后室顶部都设沼气出口，并联后接入安 全水封器;氨氧化前室和氨氧化后室底部装有排渣阀。
5.一种深度处理畜禽养殖污水的装置，其特征是短程硝化反应器主体为碳钢材 质，矩形封闭式结构，顶部设排气出口，反应器内腔喷涂环氧沥青漆防腐;反应器内有 隔板将内腔分隔成硝化前室和硝化后室;硝化前室和硝化后室的底部都安装有曝气器， 曝气器至出水管口之间都安装有组合填料;反应器进水管从硝化前室上部竖直向下进入 U型管，隔板底部开设过水孔使硝化前室和硝化后室连通，反应器出水管在硝化后室上 部先进入一个竖直向下的U型管后接出反应器外;硝化前室和硝化后室底部装设有排渣 阀。
6.一种深度处理畜禽养殖污水的装置，其特征是反硝化除磷SBBR反应器主体为 碳钢材质，矩形封闭式结构，顶部设排气出口，反应器内腔喷涂环氧沥青漆防腐;反应 器底部安装有曝气器，曝气器至反应器的二分之一高度处都安装有组合填料;反应器进 水管从上部进入，出水管位置在反应器高度的二分之一处;反应器底部装设有排渣阀。
说明书
一种深度处理畜禽养殖污水的方法及装置
技术领域
本发明属于环境保护领域，特别涉及一种深度处理畜禽养殖污水的方法及装置。
背景技术
畜禽养殖废水具有典型的“三高”特征，有机物含量高，氨氮含量高，固形悬浮物 含量高，且废水成份复杂、水质水量波动大。采用传统厌氧+好氧工艺处理养殖污水的 应用与研究比较多，但是大都存在运行负荷较低，去除氨氮、总氮、总磷能力也较低， 基建投资大，运行成本高，管理难度大，企业负担重的缺点。
由于养殖粪污的特殊性，如何有效的分离粪渣与污水，并实现储存、装卸、运输的 简单化，不仅是降低后续生化处理成本的关键，也是源头处置的重要措施。同时，养殖 污水的低C/N比特性，在生物脱氮工艺中需要大量的有机碳源作为电子供体，传统工艺 如果C/N<2.5，没有外加有机碳源，反硝化就无法有效的进行，而如果C/N<4，反硝化 容器体积要提高1.5-1.7倍;因此在处理养殖废水这类超低C/N比高浓度含氮废水时， 传统生物脱氮工艺表现出极大的局限性;而传统好氧生物除磷过程需要大量的动力消 耗，且产生大量的剩余污泥。
目前国内外研究畜禽养殖污水的处理有许多，构筑物多采用钢筋混凝土结构，结构 复杂，投资大，而且大多数方法处理效果都不理想，出水的水质达不到排放的要求，形 不成规模推广应用，制约了畜禽养殖污水深度处理的研究与推广应用。
发明内容
本发明要解决的技术问题是提供一种去除COD、氨氮、总氮、总磷能力高、实现装 置的模块化以利于制作和安装、成套装置可根据养殖场规模实行单组串联组合或多组并 联组合使用，装置灵活、简单、占地小，便于施工建设和推广的深度处理畜禽养殖污水 的方法及装置。
本发明以如下技术方案解决上述技术问题：

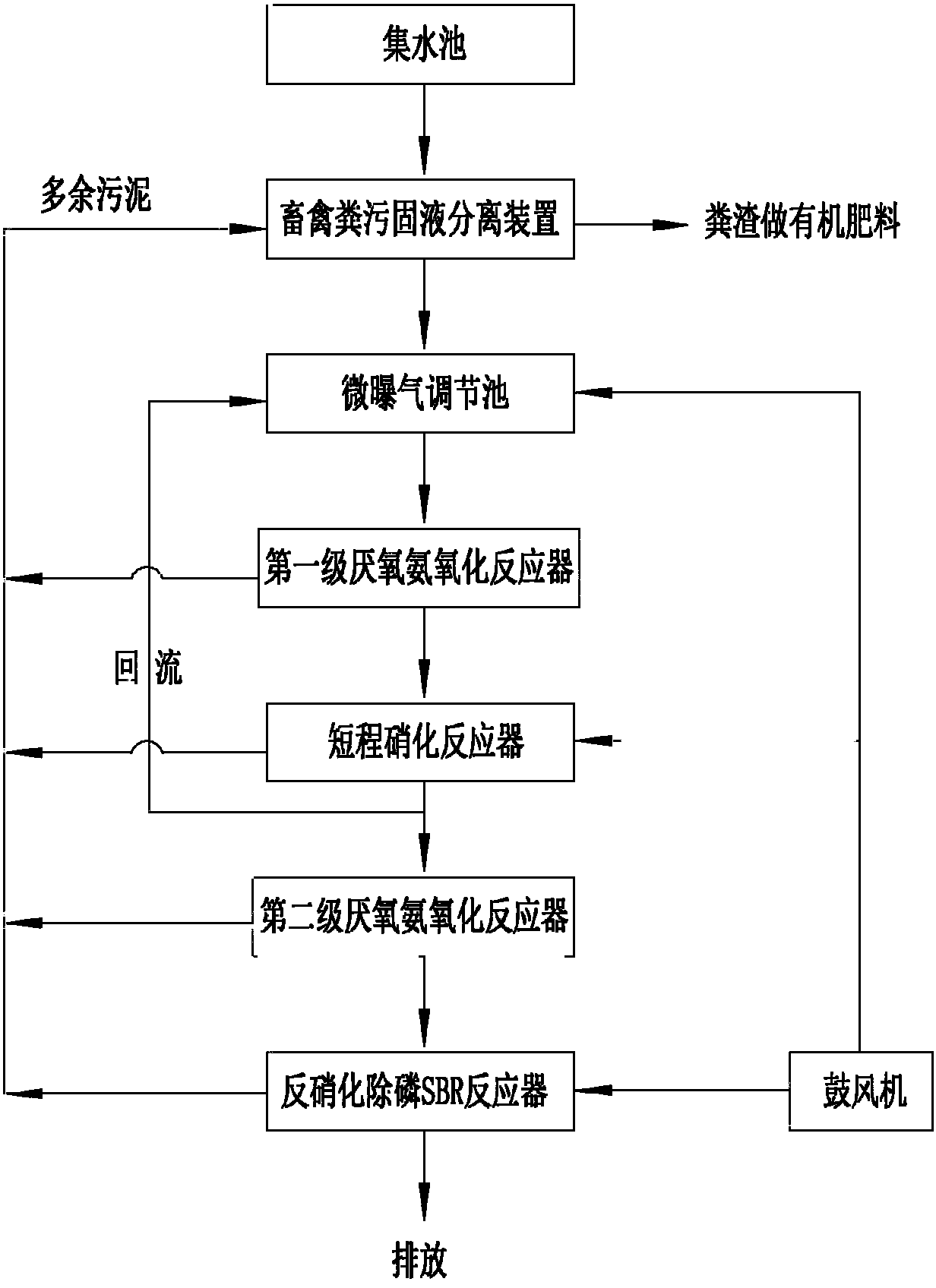

(1)提升泵根据液位计信号工作，把集水池中的畜禽粪污送入畜禽粪污固液分离 装置，同时启动固液挤压机，滤渣落入料槽中存储待运做有机肥料，滤液由溢流管道进 入微曝气调节池处理;
(2)微曝气调节池中的提升泵根据液位计信号工作，滤液经布水器进入第一级 厌氧氨氧化反应器，智能控制系统间歇开启或关闭阀门给微曝气调节池中的预曝气头供 气;
(3)将第一级厌氧氨氧化反应器的出水送入短程硝化反应器，智能控制系统根据 预设参数或探头反馈信息确定何时给曝气器供气，短程硝化反应器的出水一部分送至微 曝气调节池，余下部分送入第二级厌氧氨氧化反应器进一步处理;
(4)将第二级厌氧氨氧化反应器出水接入反硝化除磷SBBR反应器，智能控制系 统根据预设参数或探头反馈信息确定何时给曝气器供气，反硝化除磷SBBR反应器的排 水由智能控制系统控制排水或手动排水。
经上述方法处理后的污水水质主要指标达到化学需氧量(CODcr)≤100mg/L，五 日生化需氧量(BOD5)≤30mg/L，氨氮≤25mg/L，总氮≤40mg/L，总磷≤3.0mg/L，悬浮 物(SS)≤70mg/L，pH值6-9。
本发明的专用设备为：
1.畜禽粪污固液分离装置：
畜禽粪污固液分离装置主体为碳钢材质，矩形锥斗结构，喷涂环氧沥青漆防腐; 装置的顶部有可拆卸的遮雨棚，装置内设有料槽，料槽上方有固液挤压机，料槽斗底有 卸料闸板;固液挤压机的滤渣落入料槽中存储待运做有机肥料，滤液进入微曝气调节池 处理;
2.厌氧氨氧化反应器：
厌氧氨氧化反应器主体为碳钢材质，矩形封闭式结构，反应器内腔喷涂环氧沥青 漆防腐;反应器内有隔板将反应器内腔分隔成氨氧化前室和氨氧化后室;氨氧化前室和 氨氧化后室的底部都安装有布水器，上部都安装有出水堰槽，氨氧化后室的出水堰槽比 氨氧化前室的出水堰槽低3-10cm，出水堰槽与布水器之间都安装有组合填料;反应器进 水管与氨氧化前室底部的布水器连通，氨氧化前室的出水堰槽通过管道与氨氧化后室底 部的布水器连通;反应器出水从氨氧化后室的出水堰槽接出;
厌氧氨氧化反应器的氨氧化前室和氨氧化后室顶部都设沼气出口，并联后接入安 全水封器;氨氧化前室和氨氧化后室底部装有排渣阀。
3.短程硝化反应器：
短程硝化反应器主体为碳钢材质，矩形封闭式结构，顶部设排气出口，反应器内 腔喷涂环氧沥青漆防腐;反应器内有隔板将内腔分隔成硝化前室和硝化后室;硝化前室 和硝化后室的底部都安装有曝气器，曝气器至出水管口之间都安装有组合填料;反应器 进水管从硝化前室上部竖直向下进入U型管，隔板底部开设过水孔使硝化前室和硝化后 室连通，反应器出水管在硝化后室上部先进入一个竖直向下的U型管后接出反应器外; 硝化前室和硝化后室底部装设有排渣阀。
4.反硝化除磷SBBR反应器：
反硝化除磷SBBR反应器主体为碳钢材质，矩形封闭式结构，顶部设排气出口，反 应器内腔喷涂环氧沥青漆防腐;反应器底部安装有曝气器，曝气器至反应器的二分之一 高度处都安装有组合填料;反应器进水管从上部进入，出水管位置在反应器高度的二分 之一处;反应器底部装设有排渣阀。
本发明的深度处理畜禽养殖污水的方法，利用废水中丰富的有机物作为反硝化碳 源，反硝化效率高，无需外加碳源，具有短程硝化功能避免亚硝酸盐累积，适用于处理 含高氨氮、高COD的畜禽养殖污水，同步去除COD、总氮、氨氮和总磷能力高;且工艺 简单，能耗低，污泥产生量小;装置模块化，便于制作和安装，成套装置组合灵活、简 单，投资小，占地少，能突破环境的限制，便于施工建设及推广。
