申请日2013.09.27
公开(公告)日2014.01.22
IPC分类号C02F101/34; C02F1/46
摘要
本发明涉及一种利用第三电极处理苯酚废水的装置，包括设有阳极板与阴极板的反应器本体，所述阳极板与阴极板之间夹有规则形状的第三电极。本发明的利用第三电极处理苯酚废水的装置结构简单，大大减小了短路电流，提高了有效的反应电流，增加了粒子的传质效率及利用率，对苯酚废水的处理效果较好，对保护环境来说，具有深远的意义。
权利要求书

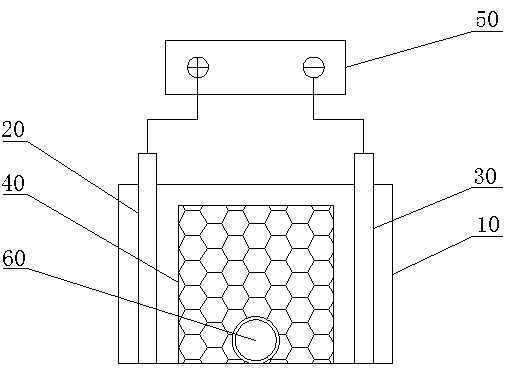

1.一种利用第三电极处理苯酚废水的装置，包括设有阳极板与阴极板的反应器本体，其特征在于：所述阳极板与阴极板之间夹有规则形状的第三电极。
2.根据权利要求1所述的一种利用第三电极处理苯酚废水的装置，其特征在于：所述第三电极由导电粒子和绝缘粒子堆积呈长方体形，所述导电粒子与绝缘粒子呈蜂窝状粘结。
3.根据权利要求2所述的一种利用第三电极处理苯酚废水的装置，其特征在于：所述导电粒子及绝缘粒子间的孔隙率为25%～50%。
4.根据权利要求3所述的一种利用第三电极处理苯酚废水的装置，其特征在于：所述第三电极与阳极板、阴极板之间的间距分别为0.5cm～1cm。
5.根据权利要求4所述的一种利用第三电极处理苯酚废水的装置，其特征在于：所述阳极板为不锈钢板，阴极板为铝板。
6.根据权利要求1～5任一项所述的一种利用第三电极处理苯酚废水的装置，其特征在于：所述装置还包括给所述阳极板和阴极板通电的直流电源。
7.根据权利要求6所述的一种利用第三电极处理苯酚废水的装置，其特征在于：所述反应器本体上设有曝气头。
说明书
一种利用第三电极处理苯酚废水的装置
技术领域
本发明属于废水处理领域，尤其涉及一种利用第三电极处理苯酚废水的装置。
背景技术
工业生产过程中，会产生很多的工业废水，工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全，因此，对于保护环境来说，工业废水的处理尤为重要。目前，通常采用物理、化学、生物方法处理工业废水，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源，但这些处理方法难以满足净化处理在技术和经济上的要求。
对于像苯酚废水这种难以降解的有机废水来说，通常是采用电化学法进行处理，虽然电化学法处理废水一般不需加入化学药品，后处理简单，管理方便，但是其电解槽的面体比、物质移动速度、电流利用率以及处理效果不太理想。
为增大电解槽的面体比、提高物质的移动速度，引入了新型的电化学反应器——三维电极，即在传统的二维电解槽电极间装填粒状或其他碎屑状的电极材料，使电极材料表面能发生电化学反应。然而，传统的三维电极反应床中采用的是乱堆型填充方式，即将粒子电极乱堆在阳极与阴极之间，粒子电极在水流和气流的长期冲刷下，导电粒子和绝缘粒子逐渐分层，从而导致短路电流增加，传质速率降低，利用率低，处理效果不理想。
发明内容
本发明克服了现有技术的不足，提供一种结构简单、短路电流小、反应电流大、利用率高、处理效果好的苯酚废水处理装置。
为达到上述目的，本发明采用的技术方案为：一种利用第三电极处理苯酚废水的装置，包括设有阳极板与阴极板的反应器本体，其特征在于：所述阳极板与阴极板之间夹有规则形状的第三电极。
本发明一个较佳实施例中，进一步包括所述第三电极由导电粒子和绝缘粒子堆积呈长方体形，所述导电粒子与绝缘粒子呈蜂窝状粘结。
本发明一个较佳实施例中，进一步包括所述导电粒子及绝缘粒子间的孔隙率为25%～50%。
本发明一个较佳实施例中，进一步包括所述第三电极与阳极板、阴极板之间的间距分别为0.5cm～1cm。
本发明一个较佳实施例中，进一步包括所述阳极板为不锈钢板，阴极板为铝板。
本发明一个较佳实施例中，进一步包括所述装置还包括给所述阳极板和阴极板通电的直流电源。
本发明一个较佳实施例中，进一步包括所述反应器本体上设有曝气头。
本发明解决了背景技术中存在的缺陷，本发明的利用第三电极处理苯酚废水的装置结构简单，大大减小了短路电流，提高了有效的反应电流，增加了粒子的传质效率及利用率，对苯酚废水的处理效果较好，对保护环境来说，具有深远的意义。
