申请日2013.10.18
公开(公告)日2015.09.09
IPC分类号C02F3/28
摘要
本发明提供了一种适用于染整废水处理的高效生物反应器，其特征在于，包括壳体，壳体内从下到上依次设有布水混合区、颗粒污泥膨胀区、一级三相分离器、精处理区、二级三相分离器和出水区，出水区连接外循环回流管的一端，布水混合区内设有布水器，布水混合区的底部连接进水管，进水管连接外循环回流管的另一端，一级三相分离器和二级三相分离器的顶端分别连接一级上升管和二级上升管，一级上升管和二级上升管连接气液分离器，气液分离器连接沼气收集管和内循环下降管，内循环下降管的出水口位于布水器上方，沼气收集管连接沼气收集系统。本发明抗冲击能力强，具有稳定的生物截留能力、良好的生物功能分布、高效的处理能力。
权利要求书

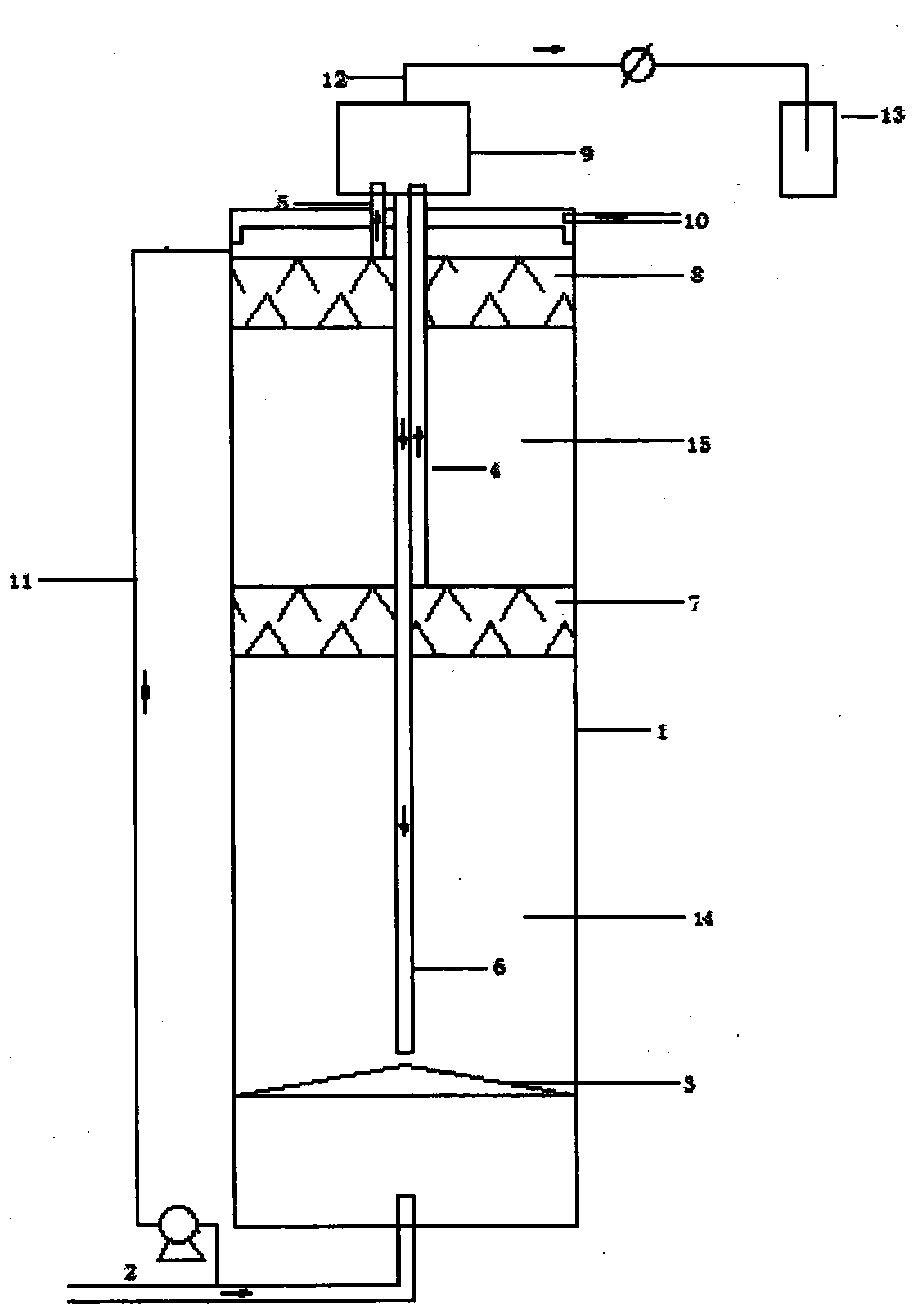

1.一种适用于染整废水处理的生物反应器，其特征在于，包括壳体(1)，壳体(1)内从下到上依次设有布水混合区、颗粒污泥膨胀区(14)、一级三相分离器(7)、精处理区(15)、二级三相分离器(8)和出水区，出水区连接外循环回流管(11)的一端，布水混合区内设有布水器(3)，布水混合区的底部连接进水管(2)，进水管(2)连接外循环回流管(11)的另一端，一级三相分离器(7)和二级三相分离器(8)的顶端分别连接一级上升管(4)和二级上升管(5)，一级上升管(4)和二级上升管(5)连接气液分离器(9)，气液分离器(9)连接沼气收集管(12)和内循环下降管(6)，内循环下降管(6)的出水口位于布水器(3)上方，沼气收集管(12)连接沼气收集系统(13);所述的布水器(3)为多片螺旋扇叶形结构，循环下降管(6)的出水端内侧布置螺旋状叶片，下降管出水端内侧布置的螺旋状叶片方向与布水器(3)叶片的出水方向相同;所述的内循环下降管(6)的出水口位于布水器(3)上方的中间位置，并不进入布水混合区;所述的一级三相分离器(7)和二级三相分离器(8)均包括2~6层集气支槽和1~3个集气总槽，一级三相分离器(7)和二级三相分离器(8)的集气总槽顶部分别与一级上升管(4)和二级上升管(5)的底部相连通。
2.如权利要求1所述的适用于染整废水处理的生物反应器，其特征在于，所述的外循环回流管(11)上设有循环泵与计量控制装置。
3.如权利要求1所述的适用于染整废水处理的生物反应器，其特征在于，所述的颗粒污泥膨胀区(14)和精处理区(15)的高度比为1:1~3:1，颗粒污泥膨胀区(14)和精处理区(15)内接种厌氧颗粒污泥。
4.如权利要求1所述的适用于染整废水处理的生物反应器，其特征在于，所述的颗粒污泥膨胀区(14)外壁设有4个取样口，精处理区(15)的外壁设有3个取样口。
5.如权利要求1所述的适用于染整废水处理的生物反应器，其特征在于，所述的沼气收集管(12)连至地面供取样。
6.如权利要求1所述的适用于染整废水处理的生物反应器，其特征在于，所述的外循环回流管(11)连接出水区的下部。
说明书
一种适用于染整废水处理的强化循环高效厌氧生物反应器
技术领域
本发明涉及一种适用于高浓度染整废水处理的高效生物反应器，属于废水生 物处理领域。
背景技术
印染行业是工业废水排放大户，据不完全统计，全国印染废水每天排放量为 3×106～4×106m3。印染废水具有水量大、有机污染物含量高、色度深、碱性大、 水质变化大等特点，属难处理的工业废水。印染废水是各类纺织印染企业生产过 程中排放的各种废水的总称。印染加工主要分为前处理(包括烧毛、退浆、煮炼、 漂白、丝光等工序)、染色(包括染色、皂洗、水洗工序)、印花和整理四部分。
目前，印染废水的处理主要有物理法、化学法和生物法，而在实际工程应用 中多是几种物化、生化工艺的组合。一般来说，生物处理工艺较物化处理工艺具 有处理费用低、污染物降解彻底(不仅仅是水体中污染物的转移)等特点，而生 物处理工艺根据微生物新陈代谢过程中受氢体是否是氧气而分为厌氧生物处理 和好氧生物处理。厌氧生物处理不需要曝气，在目前的印染废水处理工程中一般 只利用其前段的水解和酸化过程(主要是因为印染废水的可生化性较差，B/C一 般小于0.2)，而产甲烷阶段较少应用。
内循环反应器(IC)和膨胀颗粒污泥床反应器(EGSB)作为第三代厌氧反应 器的代表，已成功应用于啤酒生产、食品加工、造纸等行业生产废水处理中，但 是印染废水由于可生化性差、水质复杂等特点，这两种反应器难以实现对印染废 水的高效处理。
本发明即是针对以上背景，设计出的一种适合印染废水处理的高效厌氧生物 反应器，对于处理高色度、可生化性较差的印染废水具有独特的优势，可实现对 印染废水的高效处理。
发明内容
本发明的目的是提供一种新型的适用于染整废水生化处理的强化循环高效 厌氧反应器，在内循环厌氧反应器的基础上引入外循环系统，即弥补了单独用内 循环厌氧反应器处理染整废水传质效果差，产气量不足以发生内循环的缺陷，也 保持了分段处理的优点，其具有良好的污泥截留性能、较高的抗冲击负荷能力和 优良的水力条件，在处理染整废水方面有着独特的优势。
为了达到上述目的，本发明提供了一种适用于染整废水处理的高效生物反应 器，其特征在于，包括壳体，壳体内从下到上依次设有布水混合区、颗粒污泥膨 胀区、一级三相分离器、精处理区、二级三相分离器和出水区，出水区的上部连 接出水管，出水区的下部连接外循环回流管的一端，布水混合区内设有布水器， 布水混合区的底部连接进水管，进水管连接外循环回流管的另一端，一级三相分 离器和二级三相分离器的顶端分别连接一级上升管和二级上升管，一级上升管和 二级上升管连接气液分离器，气液分离器连接沼气收集管和内循环下降管，内循 环下降管的出水口位于布水器上方，沼气收集管连接沼气收集系统。
优选地，所述的外循环回流管上设有循环泵与计量控制装置。
优选地，所述的颗粒污泥膨胀区和精处理区的高度比为1：1～3：1，颗粒污泥 膨胀区和精处理区内接种厌氧颗粒污泥。
优选地，所述的颗粒污泥膨胀区外壁设有4个取样口，精处理区的外壁设有 3个取样口。
优选地，所述的沼气收集管连至地面供取样。
优选地，所述的外循环回流管连接出水区的下部。
优选地，所述的布水器为多片螺旋扇叶形结构，循环下降管的出水端内侧布 置螺旋状叶片，下降管出水端内侧布置的螺旋状叶片方向与布水器叶片的出水方 向相同
优选地，所述的内循环下降管的出水口位于布水器上方的中间位置，并不进 入布水混合区。
优选地，所述的一级三相分离器和二级三相分离器均包括2～6层集气支槽和 1～3个集气总槽，一级三相分离器和二级三相分离器的集气总槽顶部分别与一级 上升管和二级上升管的底部相连通。
本发明中，反应器的底部布水区连接进水管、内循环下降管和外循环回流管， 外回流管连接进水管，构成外循环系统。反应器分为上下两个反应室，即颗粒污 泥膨胀区和精处理区，在每个反应室的项部分别设置三相分离器，三相分离器的 顶部均有一上升管到达顶部的气液分离器，气液分离器设有沼气收集管，气液分 离器中有一下降管至膨胀区的底部，这样构成一个内循环系统。
与现有技术相比，本发明的有益效果是：
(1)通过设置外循环系统，使得第一反应室(颗粒污泥膨胀区)的水力负 荷比进水时的水力负荷增加0.5～10倍，在较高的水力负荷下，第一反应室的污 泥达到充分的流化状态，加强传质过程，提高了反应器的生化反应速度。
(2)外循环过程的存在使得内循环在产气量不足的情况下得以持续运行， 大大提高了厌氧消化速率和有机负荷。
(3)出水回流可充分利用厌氧降解过程产生的碱性物质(如氨氮)提高进 水碱度和pH值，保证反应器内的pH稳定，减少调整pH的投酸量，有助于降低 运行费用。
(4)通过出水回流，反应器具有抗冲击负荷的能力，使进水中的毒物浓度 被稀释至对微生物不再有毒害作用。
(5)所述的外循环回流管上设有循环泵与计量控制装置，可以根据不同的 水质条件控制外循环流量;通过回流泵和计量设备实现对反应器可控的强化外循 环，有利于提高反应器内部水流的上升速度，促进反应器内部颗粒污泥和废水的 混合度，改善反应器的水力条件和传质效果;这种回流方式并不改变出水区的表 面负荷，有利于保证出水水质的稳定性。
(6)所述的内循环下降管并不进入布水混合区，以减少进水水头对气液分 离器(集气区)液位的影响，提高内回流效率。
(7)所说的布水器为多片螺旋扇叶形结构，进水从相邻扇叶空隙间挤出， 形成螺旋状、中间流速小、四周流速大的旋转水流，在颗粒污泥膨胀区至第一级 三相分离器之间形成螺旋上升的气相、固相和液相混合相。通过独特的布水器结 构形式和可控的强化外循环，根据需要可以在第一级反应室中实现颗粒污泥的流 化状态。
