申请日2013.10.18
公开(公告)日2014.06.11
IPC分类号C02F11/02
摘要
具有螺旋结构的去除水体中重金属离子的污泥发酵装置属于污泥发酵装置，具有涉及一种可以去除水体中重金属离子的污泥发酵装置;该污泥发酵装置包括如钻坑机钻头结构的培养室，所述的培养室外侧沿螺旋方向设置有挡板，培养室水平方向设置有台阶;培养室被外壳所包围，培养室的底端连接污泥出料口所述的污泥出料口经过外壳连接到外部，所述的污泥出料口位置设置有阀门;培养室的顶端与外壳连接位置处设置有污泥入料口;所述的污泥入料口位置设置有盖;外壳的顶端设置有通气孔，所述的通气孔上设置有塞;本实用新型不仅污泥发酵后可以自动流出，节省人力物力;而且污泥发酵效果好且稳定;同时该装置还具有污泥发酵效果的调整功能。
权利要求书

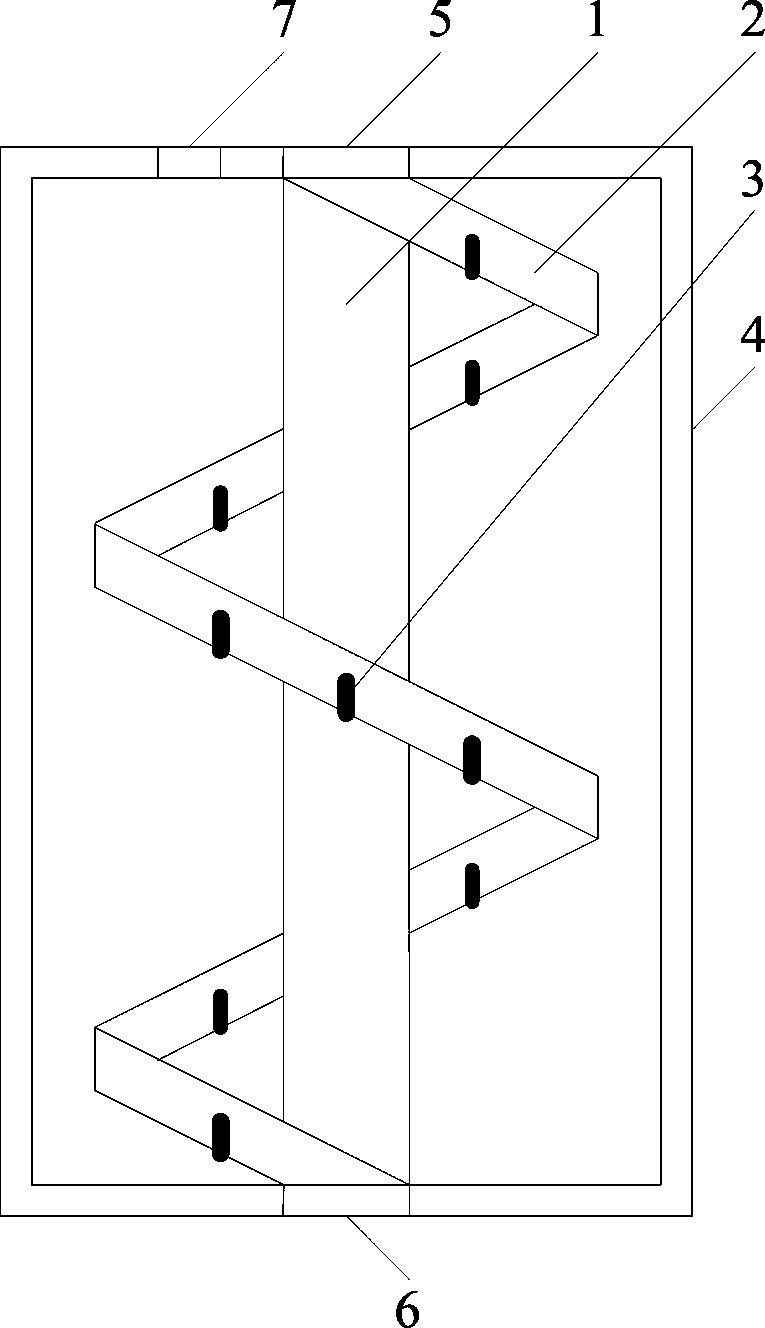

1.具有螺旋结构的去除水体中重金属离子的污泥发酵装置，其特征在于：包括如钻坑机钻头结构的培养室(1)，所述的培养室(1)外侧沿螺旋方向设置有挡板(2)，培养室(1)水平方向设置有台阶(3);培养室(1)被外壳(4)所包围，培养室(1)的底端连接污泥出料口(5)所述的污泥出料口(5)经过外壳(4)连接到外部，所述的污泥出料口(5)位置设置有阀门;培养室(1)的顶端与外壳(4)连接位置处设置有污泥入料口(6);所述的污泥入料口(6)位置设置有盖;外壳(4)的顶端设置有通气孔(7)，所述的通气孔(7)上设置有塞。
2.根据权利要求1所述的具有螺旋结构的去除水体中重金属离子的污泥发酵装置，其特征在于：所述的培养室(1)的螺旋结构为单螺旋、双螺旋或多螺旋。
3.根据权利要求1所述的具有螺旋结构的去除水体中重金属离子的污泥发酵装置，其特征在于：所述的通气孔(7)通过管道接入盛有水的容积中。
4.根据权利要求1所述的具有螺旋结构的去除水体中重金属离子的污泥发酵装置，其特征在于：所述的外壳(4)由绝热材料制成。
5.根据权利要求1所述的具有螺旋结构的去除水体中重金属离子的污泥发酵装置，其特征在于：所述的外壳(4)由透明材料制成。
6.根据权利要求5所述的具有螺旋结构的去除水体中重金属离子的污泥发酵装置，其特征在于：所述的外壳(4)外部罩有不透明布料制成的遮布。
7.根据权利要求1所述的具有螺旋结构的去除水体中重金属离子的污泥发酵装置，其特征在于：所述的外壳(4)内部设置有温度传感器，侧壁设置有风扇，所述的温度传感器和风扇均与外部计算机连接。
8.根据权利要求1所述的具有螺旋结构的去除水体中重金属离子的污泥发酵装置，其特征在于：所述的培养室(1)的螺旋坡度为10°~45°。
9.根据权利要求8所述的具有螺旋结构的去除水体中重金属离子的污泥发酵装置，其特征在于：所述的培养室(1)的螺旋坡度为15°~30°。
说明书
具有螺旋结构的去除水体中重金属离子的污泥发酵装置
技术领域
具有螺旋结构的去除水体中重金属离子的污泥发酵装置属于污泥发酵装置，具有涉及一种可以去除水体中重金属离子的污泥发酵装置。
背景技术
重金属离子，是指重金属失去电子形成的离子状态。重金属离子大部分是在工业生产过程中产生，如果没有经过处理即排放到自然界中就会造成重金属污染，因此，工业废水中的重金属离子去除也是一个重要的环节。
现有的重金属离子去除方法包括化学沉淀法、吸附法、离子交换法和生化处理法。其中，生化处理法是借助微生物或植物的絮凝、吸收、积累、富集等作用去除废水中重金属的方法，包括生物吸附、生物絮凝、微生物代谢等方法。其中，生化处理方法，利用藻类和微生物菌体对重金属有很好的吸附作用，并且具有成本低、选择性好、吸附量大、浓度适用范围广等优点，是一种比较经济的吸附剂，因此越来越多地被采用。
用于吸附重金属离子的微生物生活在污泥中，因此，发酵污泥是去除重金属离子的前期重要工作。然而，现有污泥发酵装置还存在以下问题：
1、去除重金属离子的效率低、时间长，使污泥堆放比较多;
2、自动化程度低，需要大量人力物力，成本高;
3、发酵效果差，不能完全发酵;
4、氧利用率低，反应不彻底。
为了解决上述问题，发明专利《一种可去除重金属离子的污泥发酵装置》，申请号：201110157826.5。公开了一种螺旋结构的污泥发酵装置，该污泥发酵装置采用螺旋结构，污泥运动路线长，发酵梯度好;结构紧凑，设备投资少;分层曝气，余气重复利用，氧利用率高，耗能少。然而，该装置仍然存在以下问题：
1、发酵后的污泥不能自动流出，仍然需要耗费一定人力物力;
2、不同层之间效果不同。
发明内容
为了解决上述问题，本实用新型设计了一种具有螺旋结构的去除水体中重金属离子的污泥发酵装置，该装置可以在污泥充分发酵后自动流出，节省人力物力，同时发酵效果好且稳定。
本实用新型的目的是这样实现的：
具有螺旋结构的去除水体中重金属离子的污泥发酵装置，包括如钻坑机钻头结构的培养室，所述的培养室外侧沿螺旋方向设置有挡板，培养室水平方向设置有台阶;培养室被外壳所包围，培养室的底端连接污泥出料口所述的污泥出料口经过外壳连接到外部，所述的污泥出料口位置设置有阀门;培养室的顶端与外壳连接位置处设置有污泥入料口;所述的污泥入料口位置设置有盖;外壳的顶端设置有通气孔，所述的通气孔上设置有塞。
上述具有螺旋结构的去除水体中重金属离子的污泥发酵装置，所述的培养室的螺旋结构为单螺旋、双螺旋或多螺旋。
上述具有螺旋结构的去除水体中重金属离子的污泥发酵装置，所述的通气孔通过管道接入盛有水的容积中。
上述具有螺旋结构的去除水体中重金属离子的污泥发酵装置，所述的外壳由绝热材料制成。
上述具有螺旋结构的去除水体中重金属离子的污泥发酵装置，所述的外壳由透明材料制成。
所述的外壳外部罩有不透明布料制成的遮布。
上述具有螺旋结构的去除水体中重金属离子的污泥发酵装置，所述的外壳内部设置有温度传感器，侧壁设置有风扇，所述的温度传感器和风扇均与外部计算机连接。
上述具有螺旋结构的去除水体中重金属离子的污泥发酵装置，所述的培养室的螺旋坡度为10°~45°。
所述的培养室的螺旋坡度为15°~30°。
由于本实用新型具有螺旋结构的去除水体中重金属离子的污泥发酵装置，设置有如钻坑机钻头结构的培养室，因此，污泥发酵后可以沿培养室的螺旋结构自动流出，节省人力物力;污泥从最下端流出，使污泥发酵效果好且稳定;可以选择多螺旋与多角度，调整污泥发酵时间，因此还具有污泥发酵效果的调整功能。
