申请日2013.10.18
公开(公告)日2014.04.23
IPC分类号C02F1/74
摘要
本实用新型涉及一种能够提高空气氧化能力和空气利用率，增加污水氧化深度，进一步降低处理成本的压力式微纳米曝气污水氧化处理装置。包括桶状结构罐体、液位控制器、水调节阀、出气调节阀、水提升泵和空压机，所述罐体顶部分别设置液位控制器、出水口和出气口，其底部设置进水口和进气口，所述罐体内部设置填料层，所述出水口设置出水调节阀，所述出气口设置出气调节阀，所述进水口与水提升泵相连，所述进气口与空压机连接，所述桶状结构罐体的上口封闭，所述桶状结构罐体内部设置微纳米气泡发生器。污水与空气混合物同时进入罐体，在罐体内部发生充分的曝气氧化反应，最后从出水口排除。
权利要求书
1.一种压力式微纳米曝气污水氧化处理装置，包括桶状结构罐体、液位控制器、水调节阀、出气调节阀、水提升泵和空压机，所述桶状结构罐体顶部分别设置液位控制器、出水口和出气口，所述桶状结构罐体底部分别设置进水口和进气口，所述桶状结构罐体内部设置填料层，所述出水口设置出水调节阀，所述出气口设置出气调节阀，所述进水口与水提升泵相连，所述进气口与空压机连接，其特征在于：所述桶状结构罐体的上口封闭。
2.如权利要求1所述的压力式微纳米曝气污水氧化处理装置，其特征在于：所述桶状结构罐体内部设置微纳米气泡发生器。
说明书
压力式微纳米曝气污水氧化处理装置
技术领域
本实用新型属于污水处理设备技术领域，具体涉及一种压力式微纳米曝气污水氧化处理装置。
背景技术
随着人口的增加和工农业生产的发展，工业污水和生活用水的排放量也在日益增加，而且无论是工业污水还是生活污水，一般都含有大量的具有化学还原性的物质，包括无机物和有机物。这些物质不仅构成各种排放标准都有严格要求的水体主要污染指标之一——COD含量，并且其中部分成分对工业过程有特殊危害。如工业污水中常含有的硫化物，会显著增加污水的腐蚀性;聚合物三次采油油田污水中的亚铁、硫化氢等还原性物质会导致聚合物降解、降低聚合物的粘度、增加聚合物用量等。因此，对污水进行氧化处理是污水处理的常用方法。
目前，去除污水中还原性成分的方法主要有：生物氧化法、化学氧化法、电化学氧化法和常规曝气氧化法。其中，生物氧化法是利用微生物的生物化学作用使还原性成分被氧化降解成危害较轻的物质形式，其工艺装置简单，但处理时间长，需要大容积的生物氧化池，并且氧化能力较弱;化学氧化法是添加具有强氧化性的化学药剂在污水中，其氧化能力强，但处理成本高，在大规模的污水处理中难以推广;电化学氧化法，即对污水进行电解，使之产生具有强氧化性的成分，但该法设备价格高，寿命短，导致污水处理成本高，并且操作维护复杂;常规曝气氧化法，即在常压下向污水通入足量空气，可以在曝气设备内充填适当的填料，以增加水与空气的接触，提高氧化效率，具有工艺设备简单，处理成本低等优点。
申请号：200820210722.X申请日：2008-10-6的专利文件公开一种用于污水处理的曝气塔，包括塔壳体、设置在塔壳体内部的塔板、设置在塔上部的抽气口、进液口和设置在塔下部的多个对称的进气口、出液口，设置在塔壳内部的上方的液体分布器和下方的气体分布器。该实用新型即采用曝气氧化的方法，具有能耗低且溶氧效率高，工艺设备简单，改进处理成本效率等优点。该实用新型的氧化效率相比其它方法已经达到了较高的水平，但由于空气本身的氧化能力较弱，故该实用新型的空气利用率还是比较低的，并且仍然存在氧化不够彻底的问题。
实用新型内容
鉴于此，本实用新型的目的在于提供一种能够提高空气氧化能力和空气利用率，增加污水氧化深度，进一步降低处理成本的压力式微纳米曝气污水氧化处理装置。

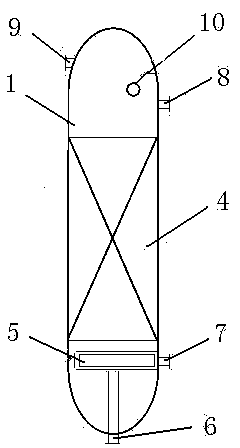

一种压力式微纳米曝气污水氧化处理装置，包括桶状结构罐体、液位控制器、水调节阀、出气调节阀、水提升泵和空压机，所述桶状结构罐体顶部分别设置液位控制器、出水口和出气口，所述桶状结构罐体底部分别设置进水口和进气口，所述桶状结构罐体内部设置填料层，所述出水口设置出水调节阀，所述出气口设置出气调节阀，所述进水口与水提升泵相连，所述进气口与空压机连接，所述桶状结构罐体的上口封闭。
所述桶状结构罐体内部设置微纳米气泡发生器。
本实用新型的有益效果是：本实用新型的桶状结构罐体采用上口封闭的结构，可以增加罐体内部的气压，进而可以增加氧气在污水中的溶解度，提高氧化反应速度;设置在桶状结构罐体内的微纳米气泡发生器，可以使污水中的气泡变得又细又密，使污水与气泡可以更加密集的混合，进而提高空气利用率;设置在反应区的填料，具有增加水气接触且对空气氧化具有催化作用;最后，设置在罐体出口区的液位控制器、出水调节阀和出气调节阀可以配合起来调节罐体内部的气压，为污水的曝气氧化反应提供充足的压力环境。
