申请日2013.12.09
公开(公告)日2014.07.02
IPC分类号C02F103/30; C02F9/10
摘要
本实用新型公开了一种回收合成布料生产废水中DMF以及除臭的装置,包括进料罐,所述进料罐通过管道与内设有酸性除臭物的除臭罐的进口相通,所述除臭罐的出口通过管道与脱水塔的进口相通,所述脱水塔的出口通过管道与蒸馏塔的进口相通,所述蒸馏塔还设有回收物收集口,所述脱水塔和蒸馏塔均连通有二次压缩泵。本实用新型结构简单,制作成本低,使得生产废水中的恶臭得以除味,且通过二次压缩泵的二次压缩使得每一道处理工序均能达到最优的处理效果。
权利要求书

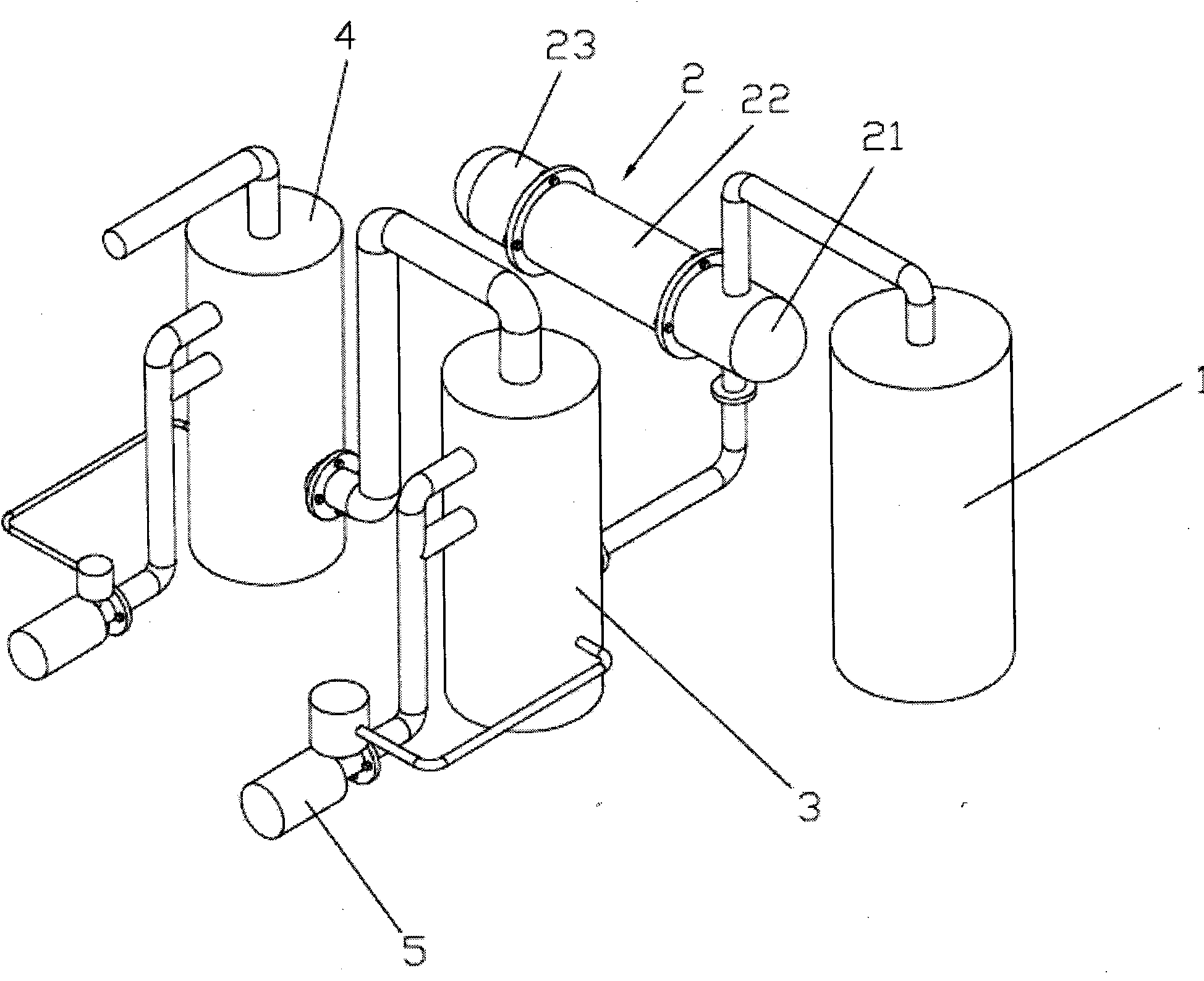

1.一种回收合成布料生产废水中DMF以及除臭的装置,其特征在于:包括 进料罐(1),所述进料罐(1)通过管道与内设有酸性除臭物的除臭罐(2)的 进口相通,所述除臭罐(2)的出口通过管道与脱水塔(3)的进口相通,所述 脱水塔(3)的出口通过管道与蒸馏塔(4)的进口相通,所述蒸馏塔(4)还设 有回收物收集口(41),所述脱水塔(3)和蒸馏塔(4)均连通有二次压缩泵(5)。
2.根据权利要求1所述的一种回收合成布料生产废水中DMF以及除臭的装 置,其特征在于:所述脱水塔(3)和蒸馏塔(4)均通过两条管道与二次压缩 泵(5)的进口相通。
3.根据权利要求1所述的一种回收合成布料生产废水中DMF以及除臭的装 置,其特征在于:所述除臭罐(2)设有前罐体(21)、中罐体(22)和尾罐体 (23),所述前罐体(21)、中罐体(22)和尾罐体(23)通过法兰依次相连, 所述除臭罐(2)的进口和出口均设置在前罐体(21)上。
说明书
回收合成布料生产废水中DMF以及除臭的装置
技术领域
本实用新型涉及一种合成布料生产线上的一种设备,尤其涉及一种回收 DMF以及除臭的装置。
背景技术
合成布料在服装、运动鞋、沙发以及箱包等领域的应用越来越广泛,这在 很大程度上弥补了自然布料在某些方面的不足。现有合成布料的一般生产工艺 步骤包括:生产配料-湿法生产-烘干收卷-中检-干法生产-陈品贴合-陈品检 验。在湿法生产过程中大量使用有害化学溶剂二甲基甲酰胺(即DMF),这些二 甲基甲酰胺不作回收即作为污水排放,一方面污染环境,另一方面又造成生产 成本的巨大浪费,同时派出的污水中含有氨水等碱性恶臭成本,也需处理,使 之不污染环境。
发明内容
本实用新型的目的是为了解决背景技术中所涉及的技术问题,提供了一种 回收合成布料生产废水中DMF以及除臭的装置。
本实用新型的技术方案是:一种回收合成布料生产废水中DMF以及除臭的 装置,包括进料罐,所述进料罐通过管道与内设有酸性除臭物的除臭罐的进口 相通,所述除臭罐的出口通过管道与脱水塔的进口相通,所述脱水塔的出口通 过管道与蒸馏塔的进口相通,所述蒸馏塔还设有回收物收集口,所述脱水塔和 蒸馏塔均连通有二次压缩泵。
作为本实用新型的一种优选,所述脱水塔和蒸馏塔均通过两条管道与二次 压缩泵的进口相通。
作为本实用新型的一种优选,所述除臭罐设有前罐体、中罐体和尾罐体, 所述前罐体、中罐体和尾罐体通过法兰依次相连,所述除臭罐的进口和出口均 设置在前罐体上。
综上所述,本实用新型具有以下优点:
本实用新型结构简单,制作成本低,使得生产废水中的恶臭得以除味,且 通过二次压缩泵的二次压缩使得每一道处理工序均能达到最优的处理效果。
