申请日2013.12.11
公开(公告)日2014.07.09
IPC分类号C02F1/48; C02F5/00
摘要
一种除垢杀菌的水处理器，关键是：所述的水处理器包括主机、辅机，辅机包括中空的内壳、盘绕在内壳外壁上与主机连接的线圈、设置在线圈外围与内壳固定连接的绝缘外壳。技术效果是在辅机的空腔内形成直流电场，对流经辅机空腔的水起到杀菌抑制细菌生长的作用，并且可以增加水的溶解率，使得杂质不易析出，达到除垢的目的，从而可以缩短加热时间，节约能源，日常生活用水和工业用水通过水处理器处理后，在应用中可直接节约能源5～10%左右，间接节约能源10%左右。主机上设置有电源开关按钮、电源指示灯、工作状态指示灯，使用方便，并且可以实时观察水处理器的工作状态，一旦出现问题可以及时采取相应的措施。
权利要求书

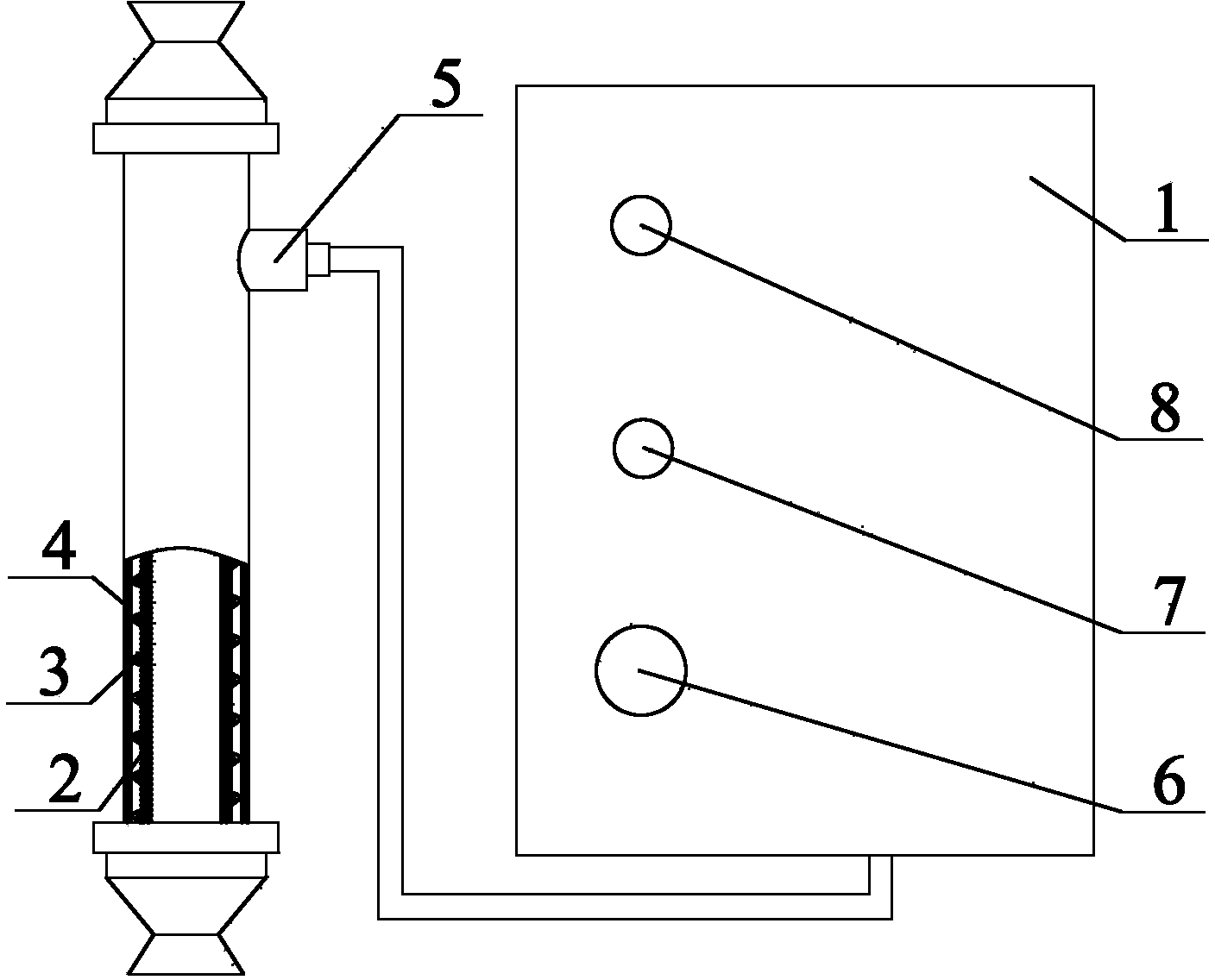

1.一种除垢杀菌的水处理器，其特征在于：所述的水处理器包括主机 (1)、辅机，辅机包括中空的内壳(2)、盘绕在内壳(2)外壁上与主机(1) 连接的线圈(3)、设置在线圈(3)外围与内壳(2)固定连接的绝缘外壳 (4)。
2.根据权利要求1所述的一种除垢杀菌的水处理器，其特征在于：所 述的绝缘外壳(4)的侧壁上设置有电源线接口(5)，线圈(3)借助电源 线接口(5)与主机(1)连接。
3.根据权利要求1所述的一种除垢杀菌的水处理器，其特征在于：所 述的主机(1)上设置有电源开关按钮(6)、电源指示灯(7)、工作状态指 示灯(8)。
4.根据权利要求1所述的一种除垢杀菌的水处理器，其特征在于：所 述的绝缘外壳(4)的外表面设置有防腐层。
5.根据权利要求4所述的一种除垢杀菌的水处理器，其特征在于：所 述的防腐层的厚度为0.3～0.5mm。
6.根据权利要求5所述的一种除垢杀菌的水处理器，其特征在于：所 述的防腐层的厚度为0.4mm。
说明书
一种除垢杀菌的水处理器
技术领域
本实用新型属于水处理设备技术领域，涉及到一种水处理器，特别是 一种除垢杀菌的水处理器。
背景技术
目前生活中离不开水，尤其是在北方缺水的城市中，自来水厂处 理过的水会存在有害化学物质，多种细菌，以及其它杂质，水在运输、 加温、降温等形态转换过程中，杂质容易析出，从而形成水垢，形成 水垢后想清除就会变得非常麻烦，需要将设备拆卸或更换，造成能源 的浪费。在日常饮用、供暖、工业中都涉及到水的运输及加热，所以 如何能够更好地除垢杀菌是本领域技术人员一直关注的焦点。
发明内容
本实用新型为了克服现有技术的缺陷，设计了一种除垢杀菌的水处理 器，可以起到杀菌抑制细菌生长的作用，并且可以增加水的溶解率， 使得杂质不易析出，达到除垢的目的，从而可以缩短加热时间，节约 能源，日常生活用水和工业用水通过水处理器处理后，在应用中可直 接节约能源5～10%左右，间接节约能源10%左右。
本实用新型所采用的具体技术方案是：一种除垢杀菌的水处理器，关 键是：所述的水处理器包括主机、辅机，辅机包括中空的内壳、盘绕在内 壳外壁上与主机连接的线圈、设置在线圈外围与内壳固定连接的绝缘外壳。
本实用新型的有益效果是：线圈与主机配合，在辅机的空腔内形成直 流电场，对流经辅机空腔的水起到杀菌抑制细菌生长的作用，并且可以 增加水的溶解率，使得杂质不易析出，达到除垢的目的，从而可以缩 短加热时间，节约能源，日常生活用水和工业用水通过水处理器处理 后，在应用中可直接节约能源5～10%左右，间接节约能源10%左右。 绝缘外壳由高度绝缘材料制作而成，提高了水处理器的安全性和可靠 性。主机上设置有电源开关按钮、电源指示灯、工作状态指示灯，使用方 便，并且可以实时观察水处理器的工作状态，一旦出现问题可以及时采取 相应的措施。绝缘外壳的外表面设置有防腐层，可以减轻绝缘外壳的腐 蚀程度，延长绝缘外壳的使用寿命。
