垃圾填埋场渗滤液膜处理浓缩液的处理系统

　　申请日2013.10.25

　　公开(公告)日2014.07.09

　　IPC分类号C02F1/44; C02F9/04

　　摘要

　　本实用新型公开了一种垃圾填埋场渗滤液膜处理浓缩液的处理系统，包括：浓缩液收集槽，用于收集储存渗滤液膜处理浓缩液;用于向渗滤液膜处理浓缩液中添加碱液的加碱装置;用于对与碱反应后的渗滤液膜处理浓缩液进行微滤的管式微滤膜装置;用于对微滤截留液进行脱水的板框压滤机，该板框压滤机的出水口与浓缩液收集槽的进水口相连通;用于对微滤透过液进行反渗透浓缩处理的碟管式反渗透膜装置;用于对反渗透浓缩液进行干燥固化的干燥装置。本实用新型垃圾填埋场渗滤液膜处理浓缩液的处理系统，结构简单，易于控制且对膜处理浓缩液的处理效果好。

　　权利要求书

　　1.一种垃圾填埋场渗滤液膜处理浓缩液的处理系统，其特征在于，

　　包括：

　　浓缩液收集槽，用于收集储存渗滤液膜处理浓缩液;

　　反应箱，供碱液与渗滤液膜处理浓缩液进行反应;

　　管式微滤膜装置，用于对反应箱内的反应液进行微滤;

　　板框压滤机，用于对微滤截留液进行脱水，该板框压滤机的出水口与浓缩液收集槽的进水口相连通;

　　碟管式反渗透膜装置，用于对微滤透过液进行反渗透浓缩处理;

　　干燥装置，用于对反渗透浓缩液进行干燥固化;

　　所述的浓缩液收集槽、反应箱、管式微滤膜装置、碟管式反渗透膜装置和干燥装置通过管路依次连接;所述的管式微滤膜装置还通过管路连接有板框压滤机。

　　2.如权利要求1所述的处理系统，其特征在于，还包括用于向所述反应箱内加碱的加碱装置。

　　3.如权利要求1所述的处理系统，其特征在于，还包括用于向所述微滤透过液中加酸的加酸装置。

　　4.如权利要求1所述的处理系统，其特征在于，所述反应箱内带有搅拌装置。

　　5.如权利要求1所述的处理系统，其特征在于，所述的管式微滤膜装置包括：

　　浓缩箱，该浓缩箱与所述的反应箱相连，所述的浓缩箱还通过管路与所述的板框压滤机相连;

　　进水口与所述浓缩箱的出水口相连的管式微滤膜，该管式微滤膜带有截留液出口和透过液出口，所述截留液出口还通过管路与所述的浓缩箱相连;

　　与所述透过液出口相连的微滤产水箱，所述微滤产水箱通过管路与所述的碟管式反渗透膜装置相连。

　　6.如权利要求5所述的处理系统，其特征在于，所述管式微滤膜和微滤产水箱之间的管路设有反洗柱。

　　7.如权利要求1所述的处理系统，其特征在于，所述的碟管式反渗透膜装置包括：

　　与所述管式微滤膜装置相连用于对微滤透过液进行过滤的芯式过滤器;

　　用于对经芯式过滤器过滤的微滤透过液进行反渗透浓缩的碟管式反渗透膜，该碟管式反渗透膜带有浓缩液排出口和透过液排出口;

　　与所述浓缩液排出口相连的浓水收集箱，该浓水收集箱通过管路与所述的干燥装置相连。

　　8.如权利要求7所述的处理系统，其特征在于，所述的碟管式反渗透膜为盘式膜。

　　说明书

　　一种垃圾填埋场渗滤液膜处理浓缩液的处理系统

　　技术领域

　　本实用新型属于污水处理技术领域，尤其涉及一种垃圾填埋场渗滤液膜处理浓缩液的处理系统。

　　背景技术

　　目前卫生填埋是我国处理城市生活垃圾的主要方式，填埋过程中由于厌氧发酵、有机物分解、雨水冲淋、地下水浸泡等产生多种代谢物质和水分，形成垃圾渗滤液。这是一种水质变化大、成分复杂、有机物浓度高、氨氮含量高、含盐量高、腐殖质浓度高的废水，处理难度非常大。垃圾渗滤液的处理方式主要有回灌法、物化法、生化法等。随着国家环保要求的提高，目前国内已建成的采用常规处理工艺的渗滤液处理设施，其处理后出水都不能满足《GB16889-2008生活垃圾填埋场污染控制标准》的要求。

　　随着生物技术和膜处理技术的进步，生化法+膜法组合工艺处理渗滤液技术迅速发展，逐渐成为渗滤液处理的主流技术。生化出水的难降解有机污染物大部分可以被纳滤单元截留，纳滤出水在经过反渗透处理，几乎可以保证所有污染指标均可达到排放标准。但是由于纳滤膜/反渗透膜的工作特性，膜法工艺只是实现了污染物的截留，膜处理过程中不可避免的产生了大量的膜浓缩液，这一部分浓缩液具有更高的盐度和高浓度难降解有机物。对于这一部分浓缩液来说，已有的膜浓缩液处理技术大多存在处理成本高、能耗过高、处理效果不稳定等问题，目前并无成熟可靠的处理技术应用，是膜分离处理过程中的最大难题。

　　公开号为CN201809251U的中国专利文献公开了一种垃圾渗滤液的处理装置，包括：壳体、浓缩液进液管、液位计、生物接触氧化反应池、阀门、空气泵、液体流量计、抽吸泵、循环回收管、膜生物反应器，所述生物接触氧化反应池中依次存储有对浓缩液进行预处理的高锰酸钾、后续协同氧化有机物的催化剂，所述循环回收管中存储有混凝剂和絮凝剂。该装置主要采用混凝沉淀对膜过滤浓缩液(即膜处理浓缩液)进行处理，在处理过程中，每次均需使用大量的混凝剂和沉淀剂，成本高，操作繁琐且药剂的投放量不易控制，因此，很容易造成出水水质不稳定，因此，有必要提供一种简单，处理效果更好的处理系统。

　　实用新型内容

　　本实用新型提供了一种垃圾填埋场渗滤液膜处理浓缩液的处理系统，结构简单，易于控制且对膜处理浓缩液的处理效果好。

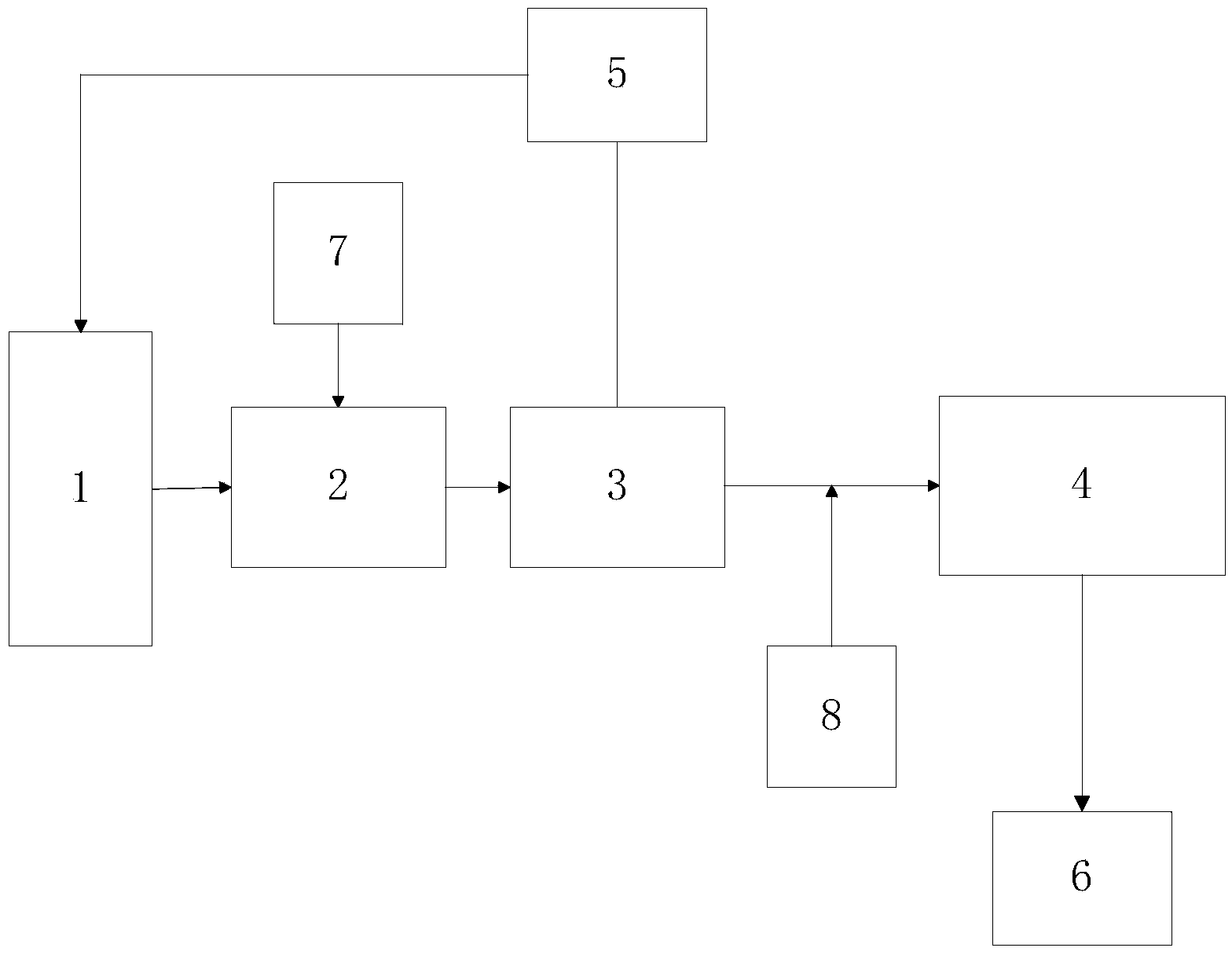

　　一种垃圾填埋场渗滤液膜处理浓缩液的处理系统，包括：

　　浓缩液收集槽，用于收集储存渗滤液膜处理浓缩液;

　　反应箱，供碱液与渗滤液膜处理浓缩液进行反应;

　　管式微滤膜装置，用于对反应箱内的反应液进行微滤;

　　板框压滤机，用于对微滤截留液进行脱水，该板框压滤机的出水口与浓缩液收集槽的进水口相连通;

　　碟管式反渗透膜装置，用于对微滤透过液进行反渗透浓缩处理;

　　干燥装置，用于对反渗透浓缩液进行干燥固化。

　　浓缩液收集槽发挥收集储存渗滤液膜处理浓缩液(以下简称膜处理浓缩液)的作用，在反应箱内，碱液可与膜处理浓缩液进行反应，生成沉淀，得到含沉淀物的反应液;含沉淀物的反应液通过管式微滤膜装置进行微滤，得到微滤透过液(即第一透过液)和截留液，截留液经过板框压滤机压滤脱水，得到第二透过液和泥饼，泥饼可直接经过固化处理，第二透过液回流至浓缩液收集槽循环处理。微滤透过液经碟管式反渗透膜装置进行反渗透浓缩，得到第三透过液和浓缩液，浓缩液通过干燥装置进行干燥、固化，而所述的第三透过液可直接排放。

　　为便于碱液的添加，所述垃圾填埋场渗滤液膜处理浓缩液的处理系统还包括用于向所述反应箱内加碱的加碱装置。

　　作为优选，所述加碱装置带有搅拌装置。

　　所述垃圾填埋场渗滤液膜处理浓缩液的处理系统还包括用于向所述微滤透过液中加酸的加酸装置。向微滤透过液中加酸调节其pH可更好的保护碟管式反渗透膜装置的膜元件，延长膜元件的使用寿命。

　　作为优选，所述反应箱内带有搅拌装置。可使碱液与膜处理浓缩液充分反应。

　　作为优选，所述的管式微滤膜装置包括：

　　浓缩箱，该浓缩箱与所述的反应箱相连，所述的浓缩箱还通过管路与所述的板框压滤机相连;

　　进水口与所述浓缩箱的出水口相连的管式微滤膜，该管式微滤膜带有截留液出口和透过液出口，所述截留液出口还通过管路与所述的浓缩箱相连;

　　与所述透过液出口相连的微滤产水箱，所述微滤产水箱通过管路与所述的碟管式反渗透膜装置相连。

　　膜处理浓缩液与碱反应后流入浓缩箱内，再通过浓缩箱的出水口进入管式微滤膜，通过管式微滤膜微滤后得到微滤透过液和截留液，微滤透过液经透过液出口流入微滤产水箱内进入下一工序，微滤产水箱可保证管式微滤膜装置产水水量不足时，反渗透仍能够正常进行;截留液通过截留液出口流出并返回至浓缩箱内。

　　管式微滤膜装置能够有效截留悬浮颗粒、胶体、大分子等，但随着过滤时间的增长，管式微滤膜的膜孔容易堵塞，因此，优选的，所述管式微滤膜和微滤产水箱之间的管路设有反洗柱。通过反洗柱的反洗，可清除管式微滤膜的堵塞物质，恢复管式微滤膜的过滤性能，保证过滤效果。

　　碟管式反渗透膜装置的抗污染性能好，可处理具有高浓度污染物的污水，且处理效果好，作为优选，所述的碟管式反渗透膜装置包括：

　　与所述管式微滤膜装置相连用于对微滤透过液进行过滤的芯式过滤器;

　　用于对经芯式过滤器过滤的微滤透过液进行反渗透浓缩的碟管式反渗透膜，该碟管式反渗透膜带有浓缩液排出口和透过液排出口;

　　与所述浓缩液排出口相连的浓水收集箱，该浓水收集箱通过管路与所述的干燥装置相连。

　　在对微滤透过液进行反渗透之前，芯式过滤器可对其进一步进行过滤，避免其中的杂质影响反渗透的进行;经芯式过滤器过滤的微滤透过液经碟管式反渗透膜进行反渗透浓缩后，得到反渗透透过液和浓缩液，反渗透透过液可直接经透过液排出口排放，浓缩液经浓缩液排出口流入浓水收集箱内，浓水收集箱内的浓缩液通过干燥装置进行干燥。

　　为进一步提高反渗透效果，所述的碟管式反渗透膜为盘式膜。

　　与现有技术相比，本实用新型的有益效果为：
