申请日2014.01.06
公开(公告)日2014.04.09
IPC分类号F25B30/04; F25B27/02
摘要
本发明提出了一种针对废水源和工艺用水均不连续的余热回收系统，包括吸收式热泵、前储水罐、过滤装置、后储水罐、水泵、增压泵以及两个板式换热装置，其中非连续的印染厂废热水通过前储水罐和过滤装置后，与第一板式换热装置相连，经过第一板式换热装置后，输出至第二板式换热装置，之后再次换热后变为低温废水，自来水经过吸收式热泵的蒸发器、水泵和板式换热装置形成循环水，低温清水经过增压泵后，经过第一板式换热装置进行一次升温后，再通过吸收式热泵进行吸热后，由冷凝器部分输出，输出的高温清水经过后储水罐供给用户，以满足用户所需工艺要求，本发明所述系统具有废热水利用连续，且热能回收利用效率高，节能减排等优点。
权利要求书
1.一种针对废水源和工艺用水均不连续的余热回收系统，其特征在于： 包括吸收式热泵、前储水罐、过滤装置、后储水罐、水泵、增压泵、第一板 式换热装置以及第二板式换热装置，其中吸收式热泵分为发生器部分、蒸发 器部分、吸收器部分以及冷凝器部分，发生器部分的输入为印染厂外接蒸汽， 输出为冷凝水;蒸发器部分的输出与第二板式换热装置相连，蒸发器部分的 输入为自来水，自来水通过吸收式热泵的蒸发器、水泵以及第二板式换热装 置形成循环水，该循环水从第二板式换热装置吸热，将热量带入蒸发器后释 放热量，然后再回到第二板式换热装置吸热;印染厂的废热水通过前储水罐 存储后，变为连续的废热水，再经过过滤装置滤除杂质后，作为第一板式换 热装置的输入，第一板式换热装置输出的降温后的废热水作为第二板式换热 装置的输入，进行二次换热后变为低温的废热水排出，即废热水通过前储水 罐和过滤装置后经过两个板式换热装置后，其热量不断被吸收，在经过第二 板式换热装置后释放到蒸发器中，这些热量通过吸收式热泵用来加热进入吸 收器的低温清水;低温清水通过增压泵后，经过第一板式换热装置进行一次 升温，然后作为吸收式热泵的吸收器部分的输入，吸收器部分的输出与冷凝 器的输入相连;一次升温后的清水经过吸收式热泵换热后，作为冷凝器的输 出，变为二次升温后的清水，之后再经过后储水罐后，供给用户，以满足用 户生产对用水不连续的要求。
说明书
一种针对废水源和工艺用水均不连续的余热回收系统
技术领域
本发明涉及一种印染厂余热回收装置，尤其涉及一种针对废水源和工艺 用水均不连续的余热回收系统。
背景技术
印染厂低温废水通过处理系统或直接排放形成巨大的热能损失，使印染 厂能量利用率低下，不仅造成大量能源浪费，同时也严重地污染了环境。印 染厂的废水排放，是我国乃至世界普遍存在的问题。然而，随着热泵技术的 发展，特别是大型高温水源热泵的问世，使得印染厂低温废水余热回收将成 为可能。另外，吸收式热泵式是依靠驱动热源运行，吸收低温热源水的温度 将其转移给中温水的设备，在机组运行时是连续不断地吸收低温热源的温度 的，但是当低温热源水出现断流时，也就是不能连续提供热量，而此时的机 组仍然在不断吸热，那么吸收式热泵低温进水口前端的换热器的温度就会急 剧下降，直至管内残留的水结冰，水结成冰后体积会变大，从而撑破低温换 热装置，整个系统瘫痪，而且目前的印染厂中的废热水存在非连续且含有大 量杂质的问题，极大影响着板式换热器的效率，难以满足用户对热水不连续 的需求。
发明内容
本发明的技术解决问题是：针对现有技术中用水所需不连续且废热水含 杂质的问题，提供了一种针对废水源和工艺用水均不连续的余热回收系统。

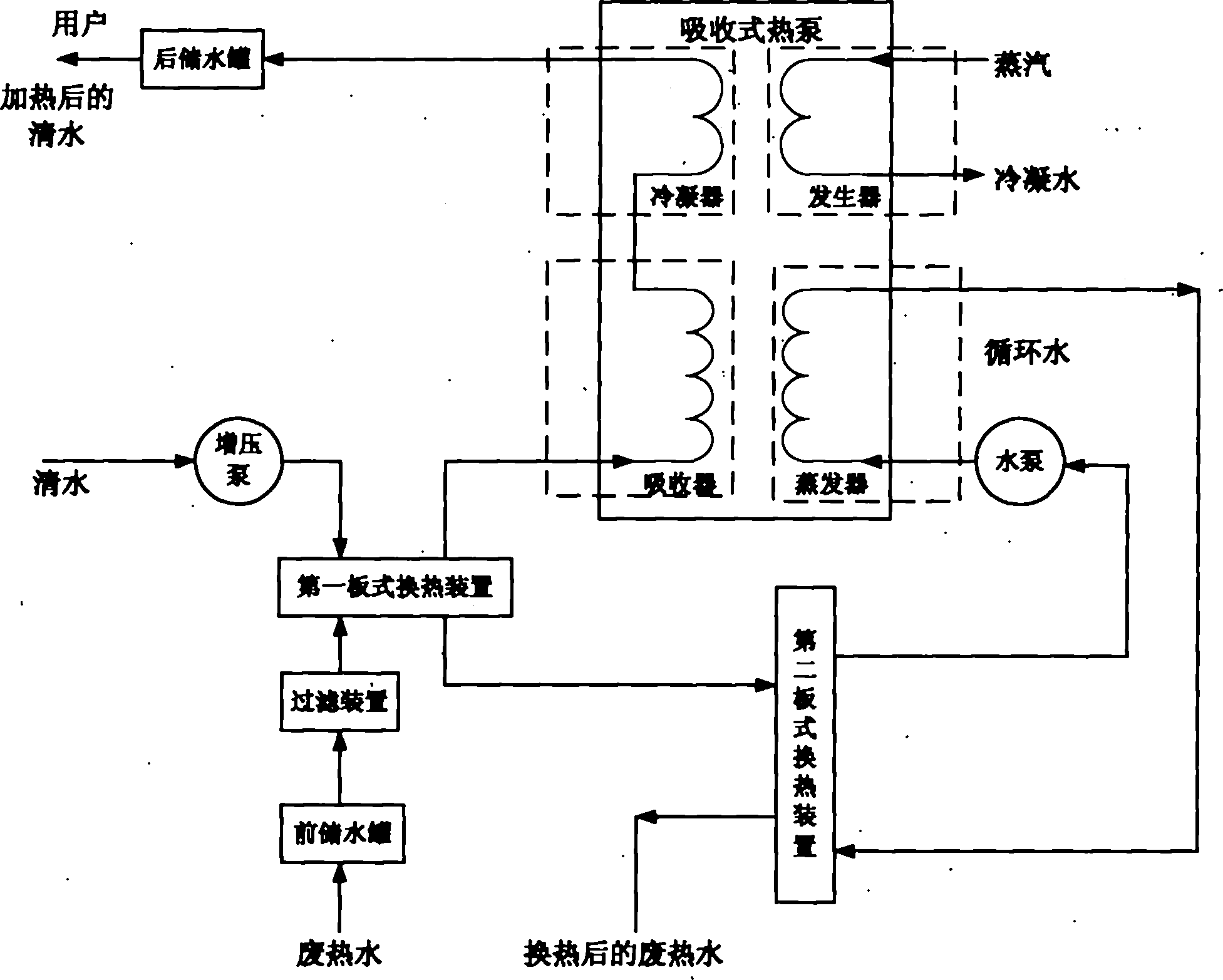

本发明的技术解决方案为：一种针对废水源和工艺用水均不连续的余热 回收系统，包括吸收式热泵、前储水罐、过滤装置、后储水罐、水泵、增压 泵、第一板式换热装置以及第二板式换热装置，其中吸收式热泵分为发生器 部分、蒸发器部分、吸收器部分以及冷凝器部分，发生器部分的输入为印染 厂外接蒸汽，输出为冷凝水;蒸发器部分的输出与第二板式换热装置相连， 蒸发器部分的输入为自来水，自来水通过吸收式热泵的蒸发器、水泵以及第 二板式换热装置形成循环水，该循环水从第二板式换热装置吸热，将热量带 入蒸发器后释放热量，然后再回到第二板式换热装置吸热;印染厂的废热水 通过前储水罐存储后，变为连续的废热水，再经过过滤装置滤除杂质后，作 为第一板式换热装置的输入，第一板式换热装置输出的降温后的废热水作为 第二板式换热装置的输入，进行二次换热后变为低温的废热水排出，即废热 水通过前储水罐和过滤装置后经过两个板式换热装置后，其热量不断被吸 收，在经过第二板式换热装置后释放到蒸发器中，这些热量通过吸收式热泵 用来加热进入吸收器的低温清水;低温清水通过增压泵后，经过第一板式换 热装置进行一次升温，然后作为吸收式热泵的吸收器部分的输入，吸收器部 分的输出与冷凝器的输入相连;一次升温后的清水经过吸收式热泵换热后， 作为冷凝器的输出，变为二次升温后的清水，之后再经过后储水罐后，供给 用户，以满足用户生产对用水不连续的要求，节约了这部分清水温升所需要 消耗的蒸汽，达到节能的目的。
本发明与现有技术相比的优点在于：本发明通过吸收式热泵的热交换方 式实现余热回收，回收印染厂废热水，废热水通过前储水罐将废热水变为连 续，然后经过过滤装置可以将大量杂质滤除，提高了两个板式换热器的换热 效率，同时利用后储水罐的储水功能，以满足用户对生产工艺用水不连续的 需求，整套系统通过两个板式换热装置实现了废水的充分回收利用和供热， 对清水进行二次升温，提高废水利用率，有效节约能源。
