申请日2013.11.28
公开(公告)日2014.02.26
IPC分类号F24F5/00; F25B30/06
摘要
本发明公开了一种闭式毛细管网污水源热泵空调系统，包括两条环路，其中直接侵入污水中换热的毛细管网换热器一端经阀门C经循环水泵A经热泵机组至毛细管网换热器另一端形成第一环路;用户末端毛细管换热系统一端经阀门F经热泵机组经阀门E经循环水泵B至用户末端毛细管换热系统形成第二环路;第一环路和第二环路通过热泵机组连接。相对于传统的开式取水系统，本发明采用闭式循环系统，能适应各种水质的污水甚至是原生污水，具有换热效率高、造价低廉、节约能源、减少温室气体排放的优点。
权利要求书
1.一种闭式毛细管网污水源热泵空调系统，其特征在于，包括 两条环路，其中直接侵入污水中换热的毛细管网换热器(5)一端经 阀门C经循环水泵A经热泵机组至毛细管网换热器(5)另一端形成 第一环路;用户末端毛细管换热系统(6)一端经阀门F经热泵机组 经阀门E经循环水泵B至用户末端毛细管换热系统(6)形成第二环 路;第一环路和第二环路通过热泵机组连接。
2.根据权利要求1所述的一种闭式毛细管网污水源热泵空调系 统，其特征在于，所述热泵机组包括依次成环状连接的蒸发器(1)， 压缩机(2)，冷凝器(3)和节流阀(4)。
3.根据权利要求2所述的一种闭式毛细管网污水源热泵空调系 统，其特征在于，所述热泵机组与第一、二环路的连接方式为：夏季 时，所述第一环路通过循环水泵A连接冷凝器(3)上端入口，通过 毛细管网换热器(5)连接冷凝器(3)的下端出口，第二环路通过阀 门E连接蒸发器(1)上端入口，通过用户末端毛细管换热系统(6) 连接蒸发器(1)下端出口;冬季时，所述第一环路通过循环水泵A 连接蒸发器(1)上端入口，通过毛细管网换热器(5)连接的蒸发器 (1)下端出口，第二环路通过阀门E连接冷凝器(3)上端入口，通 过用户末端毛细管换热系统(6)连接冷凝器(3)下端出口。
4.根据上述任一权利要求所述的一种闭式毛细管网污水源热泵 空调系统，其特征在于，所述的毛细管网换热器(5)及用户末端毛 细管换热系统(6)均采用4.3×0.85mm标准毛细管，每根毛细管内 的流速为0.05～0.2m/s，毛细管内流动状态为层流。
5.根据权利要求4所述的一种闭式毛细管网污水源热泵空调系 统，其特征在于，所述的毛细管网换热器(5)为可沉入各种水质污 水中的毛细管网换热器。
说明书
一种闭式毛细管网污水源热泵空调系统
技术领域
本发明涉及一种毛细管网热泵空调系统，特别涉及一种闭式毛细 管网污水源热泵空调系统。
背景技术
能源是人类赖以生存和发展的物质基础，随着人类文明的进步和 社会的发展，人类对能源的消耗越来越多，导致能源缺乏，环境恶化 等严重后果。而大家现在寻求的有效途径也仅仅是寻找新的能源或对 现有的能源如何高效的应用。而现在世界需要另外一场新的工业革命 了，使我们能够实惠地、方便地和可持续地应用可再生能源。闭式毛 细管网污水源热泵空调系统就是一种在技术上和经济上都具有较大 优势的解决供热和空调的替代方式。污水源热泵技术是利用生活污 水，采用热泵原理，通过少量的高位电能输入，实现低位热能向高位 热能转移的一种技术。
通过污水排放的热量约占城市总排放热量的10%～16%，用热泵 系统回收污水中的热能，用以满足人民生活或工艺用能的需求，是用 一种节能技术开发了一种可再生的清洁能源，降低了城市废热的排 放，提高了能源的利用效率，减少温室气体的排放，因此利用热泵技 术回收污水热能具有节能、环保和经济效益。
由于污水水质的特殊性，对换热器的结构形式和传热元件的材质 以及过滤装置，防堵防腐防垢技术措施要求都比较严格。而传统的污 水源热泵系统需要钛板换热器以及水处理，还要对设备进行防堵防腐 防垢处理，这样又增加了系统的初投资以及运行和维修费用。因此， 如何寻找到能够适应各种水质的污水且换热效率高、造价低廉的换热 系统成为解决污水源热泵的一个重要问题。
发明内容
为解决上述现有技术的不足，本发明提出一种闭式毛细管网污水 源热泵空调系统，具有换热效率高、造价低廉、节约能源、减少温室 气体排放、适应各种水质的污水甚至是原生污水等优点。
为达到上述目的，本发明所采用的技术方案为：

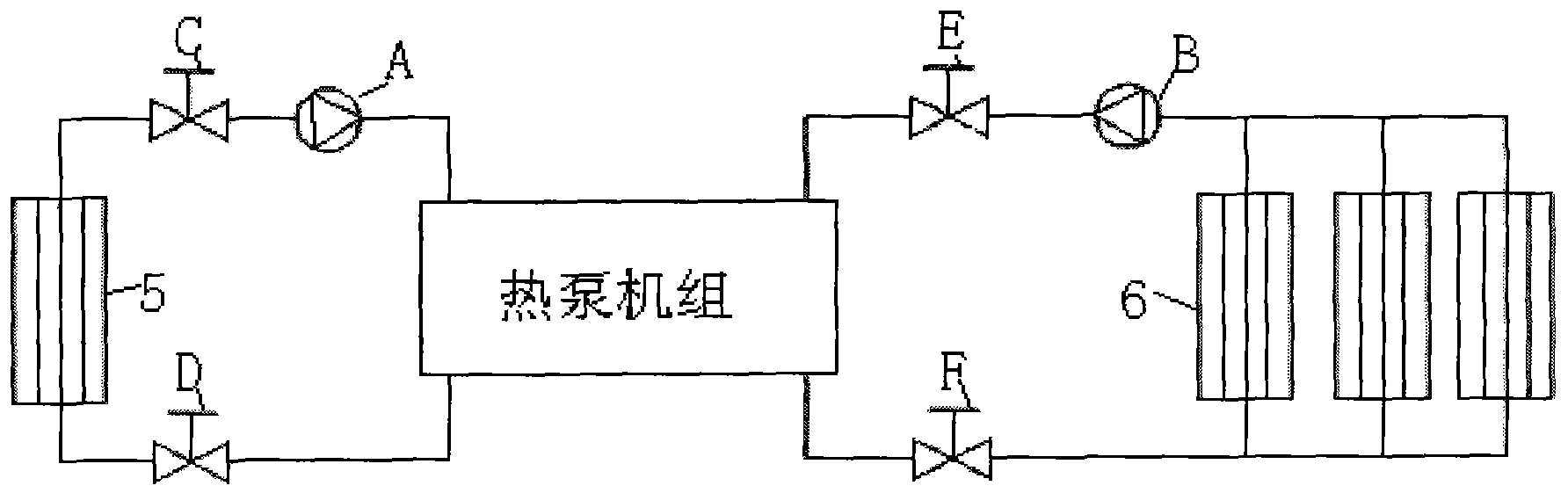

一种闭式毛细管网污水源热泵空调系统，包括两条环路，其中直 接侵入污水中换热的毛细管网换热器5一端经阀门C经循环水泵A 经热泵机组至毛细管网换热器5另一端形成第一环路;用户末端毛细 管换热系统6一端经阀门F经热泵机组经阀门E经循环水泵B至用 户末端毛细管换热系统6形成第二环路;第一环路和第二环路通过热 泵机组连接。
所述热泵机组包括依次成环状连接的蒸发器1，压缩机2，冷凝 器3和节流阀4。
所述热泵机组与第一、二环路的连接方式为：夏季时，所述第一 环路通过循环水泵A连接冷凝器3上端入口，通过毛细管网换热器5 连接冷凝器3的下端出口，第二环路通过阀门E连接蒸发器1上端入 口，通过用户末端毛细管换热系统6连接蒸发器1下端出口;冬季时， 所述第一环路通过循环水泵A连接蒸发器1上端入口，通过毛细管 网换热器5连接的蒸发器1下端出口，第二环路通过阀门E连接冷凝 器3上端入口，通过用户末端毛细管换热系统6连接冷凝器3下端出 口。
所述的毛细管网换热器5及用户末端毛细管换热系统6均采用 4.3×0.85mm标准毛细管，每根毛细管内的毛细管内的流速为0.05～ 0.2m/s，毛细管内流动状态为层流。
所述的毛细管网换热器5为可沉入各种水质污水中的毛细管网 换热器。
相对于现有技术，本发明的有益效果：相对于传统的开式取水系 统，本发明采用闭式循环系统，能适应各种水质的污水甚至是原生污 水，具有换热效率高、造价低廉、节约能源、减少温室气体排放的优 点。
