申请日2014.01.09
公开(公告)日2014.04.23
IPC分类号B01D36/04
摘要
本发明公开了一种瓦楞斜板沉淀纤维绒转盘过滤污水处理一体机,其特征在于,在左箱体的内部上端设有多组瓦楞斜板,在多组瓦楞斜板的上方设有出水槽,刮泥车设在左箱体的底部,在左箱体的底部一侧设有积泥槽,在右箱体的内部通过支架支撑有纤维绒转盘过滤机,在纤维绒转盘过滤机的多组纤维绒盘片上分别设有反冲洗吸嘴,通过以上设置,用本发明处理污水,经过瓦楞斜板将污物杂质迅速沉淀吸附后,脱落入池底,再通过纤维绒转盘滤机进一步除去水中悬浮物,从而污水处理达到水质过滤处理标准。
权利要求书

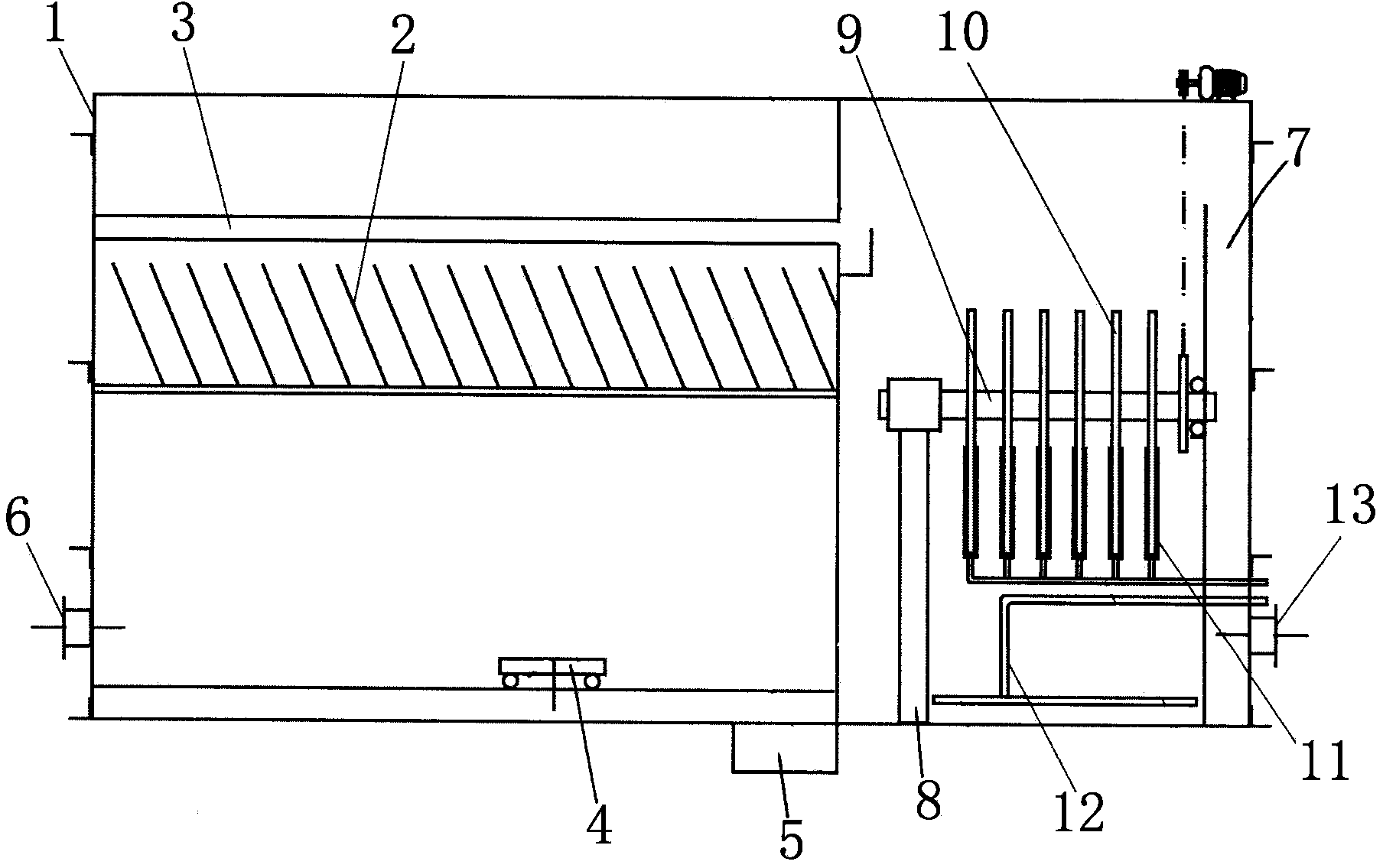

1.瓦楞斜板沉淀纤维绒转盘过滤污水处理一体机,其特征在于:在左箱体的内部上端设有多组瓦楞斜板,在多组瓦楞斜板的上方设有出水槽,刮泥车设在左箱体的底部,在左箱体的底部一侧设有积泥槽,进水口设在左箱体的外侧底部,在右箱体的内部通过支架支撑有纤维绒转盘过滤机,在纤维绒转盘过滤机的多组纤维绒盘片上分别设有反冲洗吸嘴,吸泥支架管设在右箱体的底部,出水口设在右箱体的外侧底部。
2.根据权利要求1所述的瓦楞斜板沉淀纤维绒转盘过滤污水处理一体机,其特征在于:所述出水槽将左箱体和右箱体连接贯通。
3.根据权利要求1所述的瓦楞斜板沉淀纤维绒转盘过滤污水处理一体机,其特征在于:所述瓦楞斜板2由多块可调瓦楞斜板组成。
说明书
瓦楞斜板沉淀纤维绒转盘过滤污水处理一体机
技术领域
本发明涉及一种连续沉淀过滤的一种污水净化设备,具体说是一种瓦楞斜板沉淀纤维绒转盘过滤污水处理一体机。
技术背景
目前,污水净化相关设施普遍采用斜管或平直斜板,污物杂质沉淀在斜管或平直斜板上后,再通过另设砂滤、膜滤设施来净化污水。其上述结构,使用寿命短。维修频率高,占地面积大。造价运行费用高,污水处理效果不理想等缺陷。
发明内容
为了克服上述缺点。本发明提供一种瓦楞斜板沉淀纤维绒转盘过滤污水处理一体机。
为了实现上述目的,本发明在左箱体的内部上端设有多组瓦楞斜板,在多组瓦楞斜板的上方设有出水槽,刮泥车设在左箱体的底部,在左箱体的底部一侧设有积泥槽,进水口设在左箱体的外侧底部,在右箱体的内部通过支架支撑有纤维绒转盘过滤机,在纤维绒转盘过滤机的多组纤维绒盘片上分别设有反冲洗吸嘴,吸泥支架管设在右箱体的底部,出水口设在右箱体的外侧底部。所述出水槽将左箱体和右箱体连接贯通。所述瓦楞斜板由多块可调瓦楞斜板组成。
通过以上设置,用本发明处理污水,经过瓦楞斜板将污物杂质迅速沉淀吸附后,脱落入池底,再通过纤维绒转盘滤机进一步除去水中悬浮物,从而污水处理达到水质过滤处理标准。
