申请日2013.11.29
公开(公告)日2014.07.02
IPC分类号F04D29/10
摘要
实用新型公开了一种污水泵轴封结构，其包括填料盒、填料压盖、柔性石墨纤维，所述填料盒套装在轴上，所述柔性石墨纤维安装在填料盒内，并位于填料盒与轴之间，所述填料压盖固定安装在填料盒外侧。本实用新型的特点是：结构简单，可有效的防止泄漏，采用柔性石墨纤维密封，可作为固体润滑剂，轴封不需水润滑即可正常工作，而且柔性石墨纤维具有一定的挠性，可直接套在轴上，安装、更换方便，填料还可以续压，延长了填料与轴套的使用寿命。
权利要求书

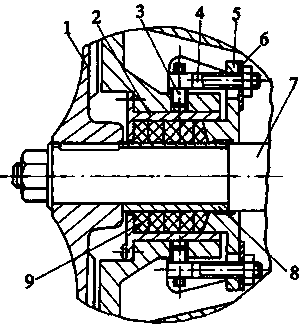

1.污水泵轴封结构，其特征在于：包括填料盒(2)、填料压盖(5)、柔性石墨纤维(9)，所述填料盒(2)套装在轴(7)上，所述柔性石墨纤维(9)安装在填料盒(2)内，并位于填料盒(2)与轴(7)之间，所述填料压盖(5)固定安装在填料盒(2)外侧。
2.如权利要求1所述的污水泵轴封结构，其特征在于：所述填料压盖(5)加工成带豁口的对半型，其径向上安装有压盖螺栓轴(3)，其轴向上安装有压盖螺栓(4)，所述压盖螺栓(4)与压盖螺栓轴(3)连接，且所述压盖螺栓(4)可在压盖螺栓轴(3)上活动。
3.如权利要求2所述的污水泵轴封结构，其特征在于：所述压盖螺栓(3)与填料压盖(5)之间安装有卡垫(6)。
说明书
污水泵轴封结构
技术领域
本实用新型涉及污水泵领域，具体涉及一种污水泵轴封结构。
背景技术
污水泵用于抽升污水、活性污泥和爆气，在污水的处理过程中需要水泵连续不停地运行，否则将影响污水处理工作，现有污水泵的轴封采用橡胶圈密封，此种密封极易被污水腐蚀，使用不久就磨损失效，并将轴套磨出很深的沟槽，使水泵泄漏严重，效率下降，影响泵的正常运行。
实用新型内容
本实用新型的目的在于克服上述不足问题，提供一种污水泵轴封结构。
本实用新型为实现上述目的所采用的技术方案是：污水泵轴封结构，其包括填料盒、填料压盖、柔性石墨纤维，所述填料盒套装在轴上，所述柔性石墨纤维安装在填料盒内，并位于填料盒与轴之间，所述填料压盖固定安装在填料盒外侧。
所述填料压盖加工成带豁口的对半型，其径向上安装有压盖螺栓轴，其轴向上安装有压盖螺栓，所述压盖螺栓与压盖螺栓轴连接，且所述压盖螺栓可在压盖螺栓轴上活动。
所述压盖螺栓与填料压盖之间安装有卡垫。
本实用新型的特点是：结构简单，可有效的防止泄漏，采用柔性石墨纤维密封，可作为固体润滑剂，轴封不需水润滑即可正常工作，而且柔性石墨纤维具有一定的挠性，可直接套在轴上，安装、更换方便，填料还可以续压，延长了填料与轴套的使用寿。
