申请日2010.06.04
公开(公告)日2010.10.20
IPC分类号C02F11/12
摘要
本发明提供了一种工业污泥破碎设备，包括原料区(1)、与所述的原料区(1)相连接的至少两个烘干机、与所述的烘干机相连接的除尘装置(6)、与所述的除尘装置(6)相连接的烟气处理设备(7)，且每相邻两个烘干机之间还设置有破碎装置(3)。本发明设计合理，能将在烘干机中产生的一些粘壁成团的物料进行破碎，从而增加物料的烘干面积，使得物料能得到有效的烘干。

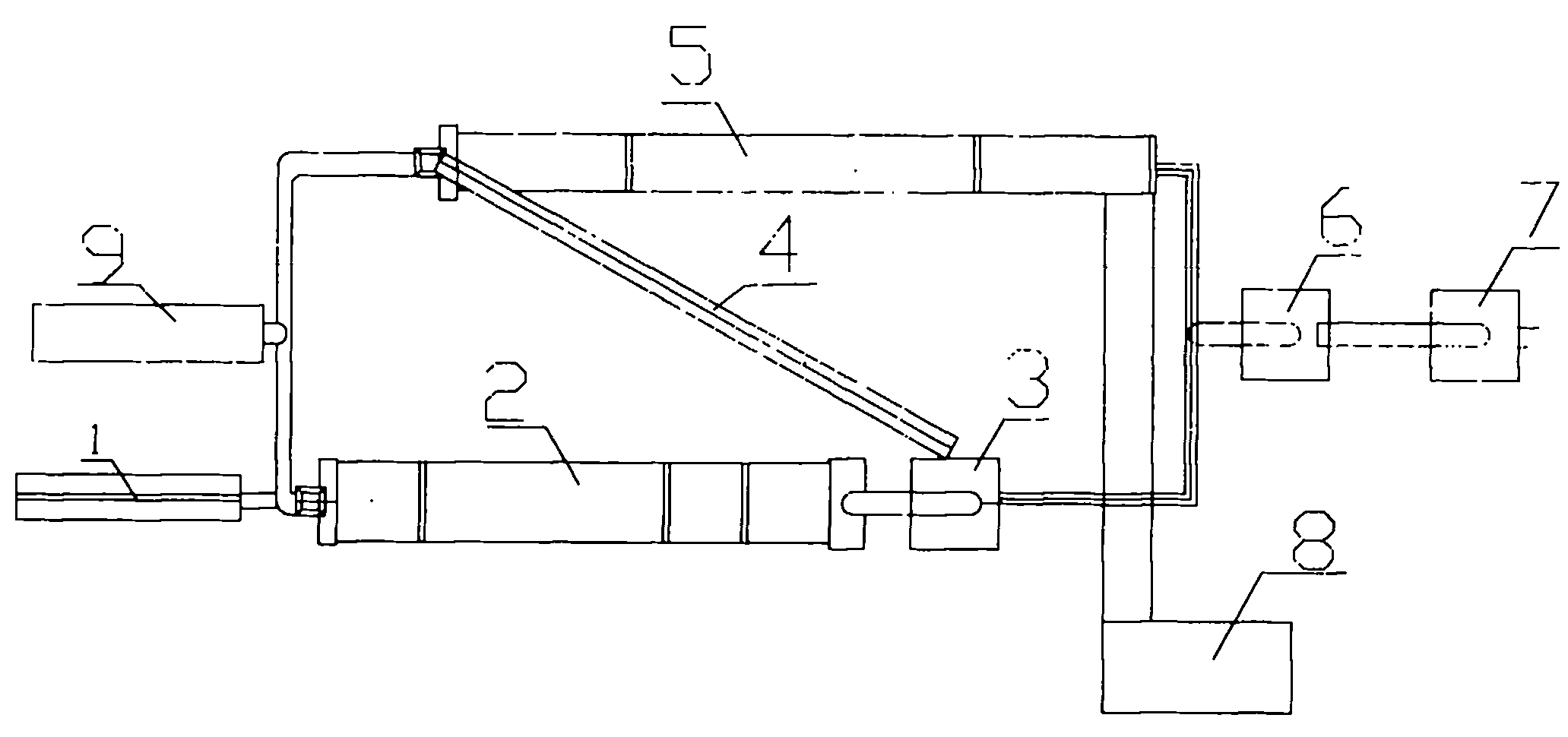

摘要附图
权利要求书
1.一种工业污泥破碎设备，包括原料区(1)、与所述的原料区(1)相连接的至少两个烘干机、与所述的烘干机相连接的除尘装置(6)、与所述的除尘装置(6)相连接的烟气处理设备(7)，其特征在于：每相邻两个烘干机间还设置有破碎装置(3)。
2.根据权利要求1所述的一种工业污泥破碎设备，其特征在于：所述的破碎装置(3)为破碎机。
3.根据权利要求1所述的一种工业污泥破碎设备，其特征在于：所述的烘干机的数量为2个，包括第一烘干机(2)和第二烘干机(5)。
4.根据权利要求1所述的一种工业污泥破碎设备，其特征在于：所述的烘干机还连接有用于提供热风的热风炉(9)。
5.根据权利要求4所述的一种工业污泥破碎设备，其特征在于：所述的热风炉(9)包括水平链条式炉排。
6.根据权利要求1至5中任一项所述的一种工业污泥破碎设备，其特征在于：所述的除尘装置(6)为复数个惯性除尘单元。
说明书
一种工业污泥破碎设备
技术领域
本发明涉及一种工业污破碎设备。
背景技术
近几年来，国家从政策和财力积极支持建立了一大批城市污水处理设施，以保护水环境，防止水污染，促进国名经济和生态环境的可持续发展，城市污水污染问题已逐步得到缓解，然而城市污水工业处理和处置，却是国内一直没有得到很好解决的难题。
污水处理过程中产生的剩余污泥具有含水量高，易腐烂，有恶臭，含有大量寄生虫卵和病纤微生物的的特点。过去只作为固体废弃物稍作处理便弃置，大量未经处理的污泥没有正常出入，至今许多城市仍然采用露天堆放或填埋的方法，导致城市周围垃圾成山，蚊蝇孽生，污染环境和地下水源的不良后果，污水污泥如不加以妥善处理，任意排放或者污染处理处置不当直接施入农田都会引起严重的二次污染，因而污泥的处理处置是城市污染治理必须亟待解决的问题。
许多工业生产方面都会对物料进行烘干处理，对于不容易烘干的物料，许多企业都会采取加大烘干机内的温度，或是增加烘干机的数量，以确保对物料能进行有效的烘干，但是效果不是太理想，许多物料在烘干机中会产生粘壁成团现象，即使温度再高，烘干机数量再多，都无法完全的烘干物料。
发明内容
为解决上述技术问题，本发明提供了一种能有效地破碎物料的工业污泥破碎设备。
为实现上述目的，本发明提供了一种工业污泥破碎装置，包括原料区、与所述的原料区相连接的至少两个烘干机、与所述的烘干机相连接的除尘装置、与所述的除尘装置相连接的烟气处理设备，且所述的每相邻两个烘干机间还设置有破碎装置。
更优的是，所述的破碎装置为破碎机。
更优的是，所述的烘干机的数量为2个，包括第一烘干机和第二烘干机。
更优的是，所述的烘干机还连接有用于提供热风的热风炉。
更优的是，所述的热风炉包括水平链条式炉排。
更优的是，所述的除尘装置为复数个惯性除尘单元。
本发明一种工业污泥破碎设备的优点是：采用此工业污泥破碎设备，能将在干机中产生的部分粘壁成团的物料进行破碎，增大需要烘干物料的表面积，使得物料能在下一个烘干机中得到有效的烘干。
