申请日2013.10.29
公开(公告)日2014.03.05
IPC分类号F28F19/01; F28F19/06; C02F9/02; F28G9/00; F25B30/06; F28F27/00
摘要
一种在线自清洗强化换热的污水源热泵系统，通过机械格栅、毛发过滤器等设备对污杂物过滤，过滤后的污水与固液分离器分离出的固体颗粒一起进入污水换热器参与换热，同时污水换热器连接的四根污水管中分别设置控制阀b、控制阀c、控制阀d、控制阀e，通过控制阀开关的切换，对污水管路进行反冲洗。彻底解决了污水作为冷热源利用过程中，污杂物堵塞管道、毛发堵塞换热设备、因污垢导致换热设备体积庞大及因混水导致换热设备性能下降、故障等问题，大幅提高系统换热性能，确保系统安全可靠稳定，可用于将污水或地表水作为低位冷热源利用热泵技术进行供冷供热，或冷却工业设备，高效环保。
权利要求书
1.一种在线自清洗强化换热的污水源热泵系统，包括污水干渠(1)、机 械格栅(2)、水泵(3)、换热器进水管路(6)、毛发过滤器(7)、循 环管(9)、控制阀b(11)、控制阀c(12)、控制阀d(13)、控制阀 e(14)、污水换热器(15)、固液分离器(16)、换热器回水管路(17)， 其特征在于：污水干渠(1)依次连接机械格栅(2)、水泵(3)，水 泵(3)抽取污水进入毛发过滤器(7)，毛发过滤器(7)过滤后的污 水与循环管(9)中的固体颗粒一起进入的到污水换热器(15)进行 换热，换热后的污水进入到固液分离器(16)中，固液分离器(16) 分离后的固体颗粒进入循环管(9)，污水返回机械格栅(2);其中污 水换热器(15)连接的四根污水管中分别设置控制阀b(11)、控制阀 c(12)、控制阀d(13)、控制阀e(14)，通过控制阀开关的切换， 对污水管路进行反冲洗。
说明书
在线自清洗强化换热的污水源热泵系统
技术领域
本发明属于污水换热系统，涉及一种在线自清洗强化换热的污水源热泵系 统。
背景技术
污水冷热源的利用，可以缓解目前能源紧张的形势，有着良好的节能效果、 环保效益与经济效益，将节约日益紧缺的淡水资源，为能源利用开辟新的领域， 为综合全面利用水资源提供一条新的思路。污水冷热源之所以没有大面积使用与 推广主要是因为其水质不能满足目前水循环系统中所要求的水质标准，在实际运 行的工程当中往往是这些污物堵塞水泵与换热器，造成系统性能明显下降，甚至 不能运行。
为解决上述问题，占地小投资少的滤面水力连续再生过滤方法成为污水冷热 源利用的理想方法，目前滤面再生的主要专利有ZL200410043654.9、ZL 200720127607.1与ZL200420031799.2等，其思路为除污滤面(孔板过滤面或孔 板过滤筒)被划分为过滤区和再生区两部分，利用过滤完参与换热后的水对除污 滤面进行反冲洗，在很大程度上减轻了大型污物对水泵与换热器的堵塞问题。但 由于污水的污杂物太多，造成滤面的负担过重，实际工程中该类设备故障频出。 同时由于滤面再生区的水压比过滤区水压高，造成了混水的必然性，造成换热设 备性能低下。
另外上述专利不足在于其处理后的水源中仍然含有小型颗粒与毛发类污物， 进入换热器的水源仍然满足不了国家标准，换热性能仍然不高，在运行较长时间 后仍然出现污垢增长，尤其是毛发类污杂物堵塞换热管问题。针对堵塞问题目前 主要方法是采用2.5-3m/s高流速、胶球清洗与自动清洗小刷等方法。增大流速 方法虽然能够抑制污垢的集聚，但由于流速的增大造成大量泵耗，其与节能的初 衷相违背;胶球清洗与自动清洗小刷由于工艺等原因使用效果并不好，因而更多 采用国外设备而造成较大投资。针对换热性能不高的问题，目前主要是加大换热 器的面积来解决，但这样将增加系统的投资。申请号为201210269219.2的专利 公开的一种大管径壳管式流化床污水换热装置，设计了固液分离器等装置，能很 好解决换热器清洗问题，然而不能自身反清洗。
发明内容
本发明为了克服上述现有技术存在的不足，有效地解决污物过多大且小不一 导致的换热管堵塞、污垢增长、换热效率低、机器故障等问题，提供了一种可过 滤任意大小的污物，在线自清洗强化换热的污水源热泵系统。
本发明解决其技术问题所采用的技术方案是：

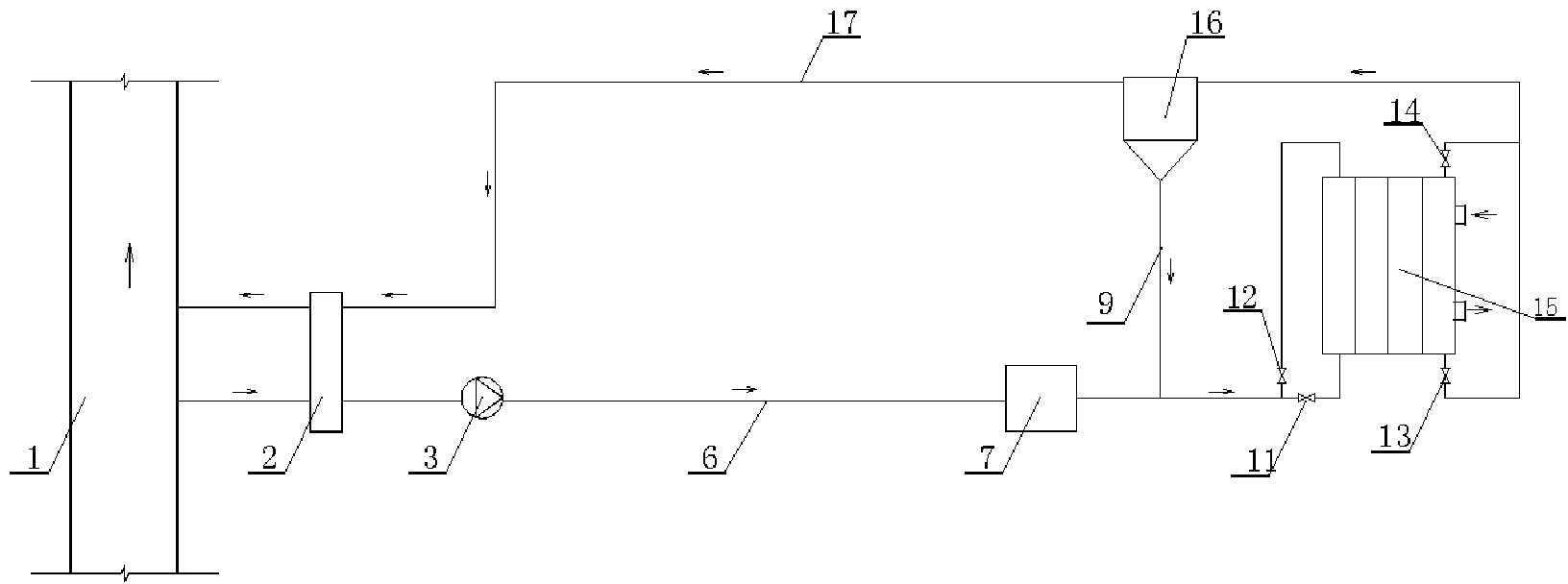

整个系统包括污水干渠、机械格栅、水泵、换热器进水管路、毛发过滤器、 循环管、控制阀b、控制阀c、控制阀d、控制阀e、污水换热器、固液分离器、 换热器回水管路，污水干渠依次连接机械格栅、水泵，水泵抽取污水进入毛发过 滤器，毛发过滤器过滤后的污水与循环管中的固体颗粒一起进入的到污水换热器 进行换热，换热后的污水进入到固液分离器中，固液分离器分离后的固体颗粒进 入循环管，污水返回机械格栅;其中污水换热器连接的四根污水管中分别设置控 制阀b、控制阀c、控制阀d、控制阀e，通过控制阀开关的切换，对污水管路进 行反冲洗。
污水干渠中污水进入机械格栅将污杂物去除，由水泵抽入毛发过滤器将污水 中的毛发类污杂物去除，其与固液分离器中分离出的固体颗粒一起进入污水换热 器，强化设备换热能力、防止污物堵塞与污垢的生成，固液分离器能够将换热后 的污水与固体颗粒分离，其中固体颗粒进入到循环管参与下次的换热，污水返回 到机械格栅进行反冲洗，将污杂物冲回到污水干渠下游中;污水换热器的污水换 热面进行镀铜或镀氟等镀层处理来预防与抑制污垢的形成。
本发明的益处与效果是，彻底解决了污水作为冷热源利用过程中，大型污杂 物堵塞管道、毛发堵塞换热设备、因污垢导致换热设备体积庞大及因混水导致换 热设备性能下降、故障等问题，大幅提高系统换热性能，确保系统安全可靠稳定， 可用于将污水或地表水作为低位冷热源利用热泵技术进行供冷供热，或冷却工业 设备，高效环保。
