申请日2013.11.29
公开(公告)日2014.03.26
IPC分类号E03F3/02; E04D13/04; E03F5/14
摘要
本发明公开了一种雨水处理装置，属于雨水回收利用领域。所述雨水处理装置包括接水槽、落水管、滤池、开敞式弃水池以及三通。本发明通过在落水管下方的设置开敞式弃水池、滤池，并使用三通的第一水平端连接该落水管，三通的第二水平端连接该开敞式弃水池内，三通的垂直端连接所述滤池，从而使得屋顶汇集的雨水首先经落水管流入开敞式弃水池内，随着开敞式弃水池被雨水逐渐充满，水位到达三通的位置后，水流将经过三通的垂直段流入滤池内进行过滤。该装置不仅实现屋顶集雨自动冲洗弃流功能，操作简单，避免人力消耗，还保证了滤池中雨水的水质。此外，开敞式弃水池建造及维修简单，成本较低，大量节省了人力物力的输出。
权利要求书
1.一种雨水处理装置，其特征在于，所述雨水处理装置包括接水槽、落水 管、滤池、开敞式弃水池和三通，所述接水槽与所述落水管连接，所述滤池和 所述开敞式弃水池均位于所述落水管下方，所述三通的第一水平端连接所述落 水管，所述三通的第二水平端连接所述弃水池，所述三通的垂直端连接所述滤 池，且所述垂直端、所述第一水平端与所述第二水平端的连接处不高于所述弃 水池的上边缘。
2.根据权利要求1所述的雨水处理装置，其特征在于，所述雨水处理装置 还包括含阀门的弃水管，所述含阀门的弃水管设置在所述弃水池底部。
3.根据权利要求2所述的雨水处理装置，其特征在于，所述弃水池底部向 弃水管方向设置坡度，所述坡度使水流流入所述弃水管。
4.根据权利要求3所述的雨水处理装置，其特征在于，所述坡度为5%-10%。
5.根据权利要求1所述的雨水处理装置，其特征在于，所述雨水处理装置 还包括至少一层滤料层，所述滤料层设置在所述滤池内，所述滤料层用于雨水 过滤。
6.根据权利要求5所述的雨水处理装置，其特征在于，所述雨水处理装置 还包括防冲板，所述防冲板设置在所述滤池内，并位于所述滤料层上方。
7.根据权利要求6所述的雨水处理装置，其特征在于，所述雨水处理装置 还包括至少一层第一细网，所述第一细网设置在所述滤池内相邻两层滤料层的 界面处。
8.根据权利要求7所述的雨水处理装置，其特征在于，所述第一细网的孔 径为1-2mm。
9.根据权利要求1所述的雨水处理装置，其特征在于，所述雨水处理装置 还包括出水管，所述出水管设置在所述滤池底部，所述出水管伸入滤池内的一 端包覆有至少一层第二细网。
10.根据权利要求9所述的雨水处理装置，其特征在于，所述第二细网的 孔径为1-2mm。
说明书
一种雨水处理装置
技术领域
本发明涉及雨水回收利用领域，特别涉及一种雨水处理装置。
背景技术
一些缺少饮用水水源的地区常采用集雨系统集蓄雨水作为生活饮用水。常 用的集雨系统主要包括接水槽、落水管及地面滤池，其中落水管设置在接水槽 下方，落水管的一端连通接水槽、另一端伸入设有盖板及出水管地面滤池内， 从而使得雨水依次通过接水槽、落水管进入滤池内进行过滤。上述集雨系统一 般要求具有适当面积的集流面，而住房屋顶作为集流面有较好的应用效果。降 雨初期，屋顶汇集的雨水水质较差，两次降雨间隔时间较长时更是如此。因此， 为改善集蓄的雨水水质，有必要利用降雨初期屋顶形成的径流对屋面进行冲洗， 并避免这部分雨水进入蓄水池。
目前采用屋顶集雨的雨水集蓄系统，通过人工操作对屋顶进行冲洗，以避 免水质较差的雨水进入滤池。
在实现本发明的过程中，发明人发现现有技术至少存在以下问题：
现有技术在降雨过程中进行人工操作，其存在着操作不便、劳动强度大和 人力消耗的问题，而且由于降雨的随机性，人工操作不仅时间上难于掌握，不 能保证每次降雨时用户都能实施，从而难以保证进入滤池中的雨水的水质。
发明内容
为了解决现有技术操作不便的问题，本发明实施例提供了一种雨水处理装 置。所述技术方案如下：

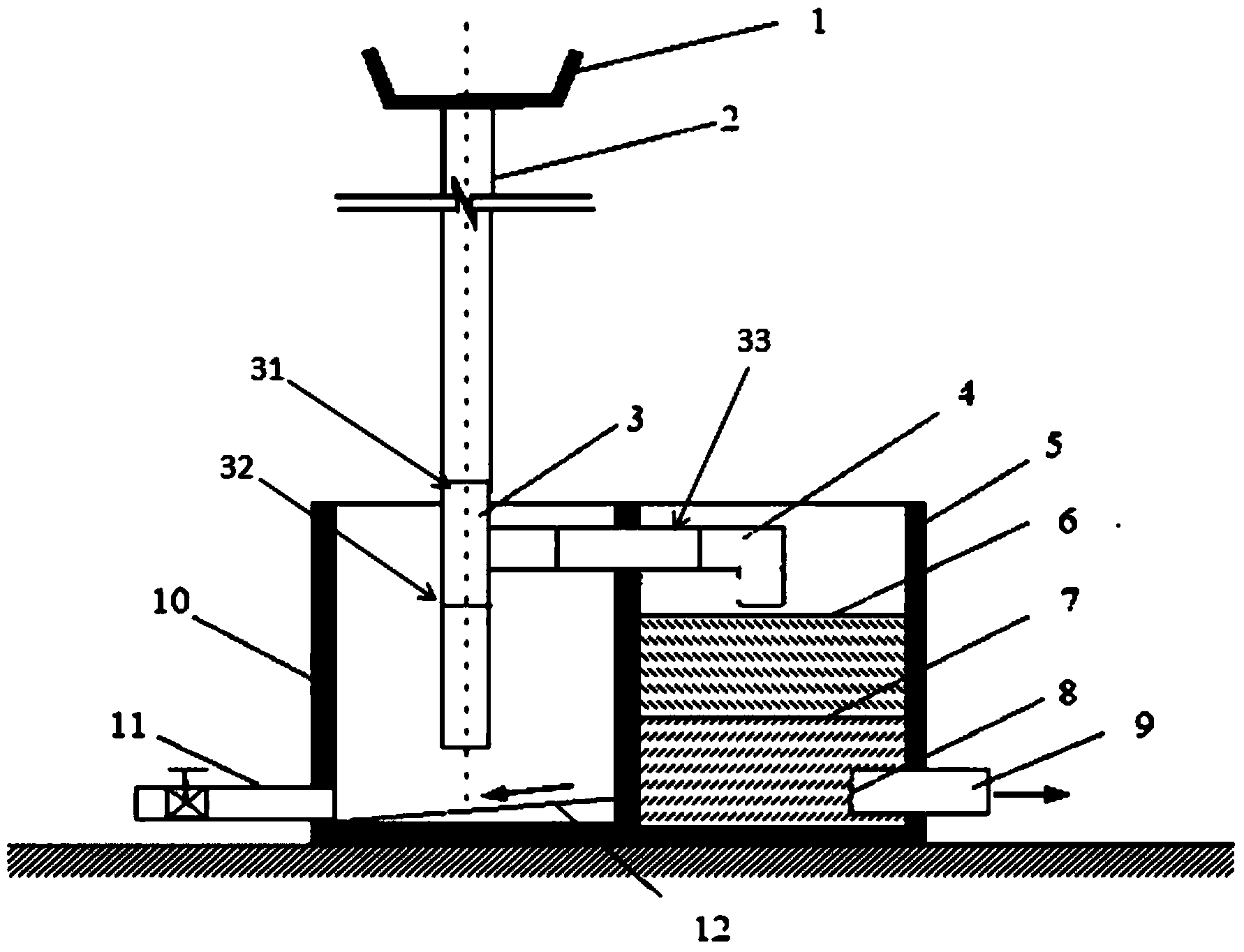

一种雨水处理装置，所述雨水处理装置包括接水槽、落水管、滤池、开敞 式弃水池和三通，所述接水槽与所述落水管连接，所述滤池和所述开敞式弃水 池均位于所述落水管下方，所述三通的第一水平端连接所述落水管，所述三通 的第二水平端连接所述弃水池，所述三通的垂直端连接所述滤池，且所述垂直 端、所述第一水平端与所述第二水平端的连接处不高于所述弃水池的上边缘。
具体地，作为优选，所述雨水处理装置还包括含阀门的弃水管，所述含阀 门的弃水管设置在所述弃水池底部。
具体地，作为优选，所述弃水池底部向弃水管方向设置坡度，所述坡度使 水流流入所述弃水管。
具体地，作为优选，所述坡度为5%-10%。
具体地，作为优选，所述雨水处理装置还包括至少一层滤料层，所述滤料 层设置在所述滤池内，所述滤料层用于雨水过滤。
具体地，作为优选，所述雨水处理装置还包括防冲板，所述防冲板设置在 所述滤池内，并位于所述滤料层上方。
具体地，作为优选，所述雨水处理装置还包括至少一层第一细网，所述第 一细网设置在所述滤池内相邻两层滤料层的界面处。
具体地，作为优选，所述第一细网的孔径为1-2mm。
具体地，作为优选，所述雨水处理装置还包括出水管，所述出水管设置在 所述滤池底部，所述出水管伸入滤池内的一端包覆有至少一层第二细网。
具体地，作为优选，所述第二细网的孔径为1-2mm。
本发明实施例提供的技术方案带来的有益效果是：
本发明实施例提供的雨水处理装置，通过在落水管下方的设置开敞式弃水 池、滤池，并使用三通的第一水平端连接该落水管，三通的第二水平端连接该 开敞式弃水池内，三通的垂直端连接所述滤池，且垂直端、第一水平端与第二 水平端的连接处不高于所述弃水池的上边缘，从而使得屋顶汇集的雨水首先经 落水管流入开敞式弃水池内，随着开敞式弃水池被雨水逐渐充满，水位到达三 通的位置后，水流将经过三通的垂直端流入滤池内进行过滤。该装置不仅实现 其屋顶集雨自动冲洗弃流功能，操作简单，且避免了人力消耗，还保证了进入 滤池中的雨水的水质。此外，开敞式弃水池建造及维修简单，成本较低，大量 节省了人力物力的输出。
