申请日2014.01.10
公开(公告)日2014.07.09
IPC分类号C02F1/00
摘要
本实用新型公开了一种污水处理系统加药箱，包括箱体，所述的箱体上设置有清水管、出水管、加药口和搅拌装置，所述的清水管、加药口和搅拌装置均设置于箱体顶部，所述的出水管设置于箱体的侧边。本实用新型的目的是旨在提供一种药品与清水混合均匀，能够准确的控制加药量的污水处理系统加药箱。
权利要求书

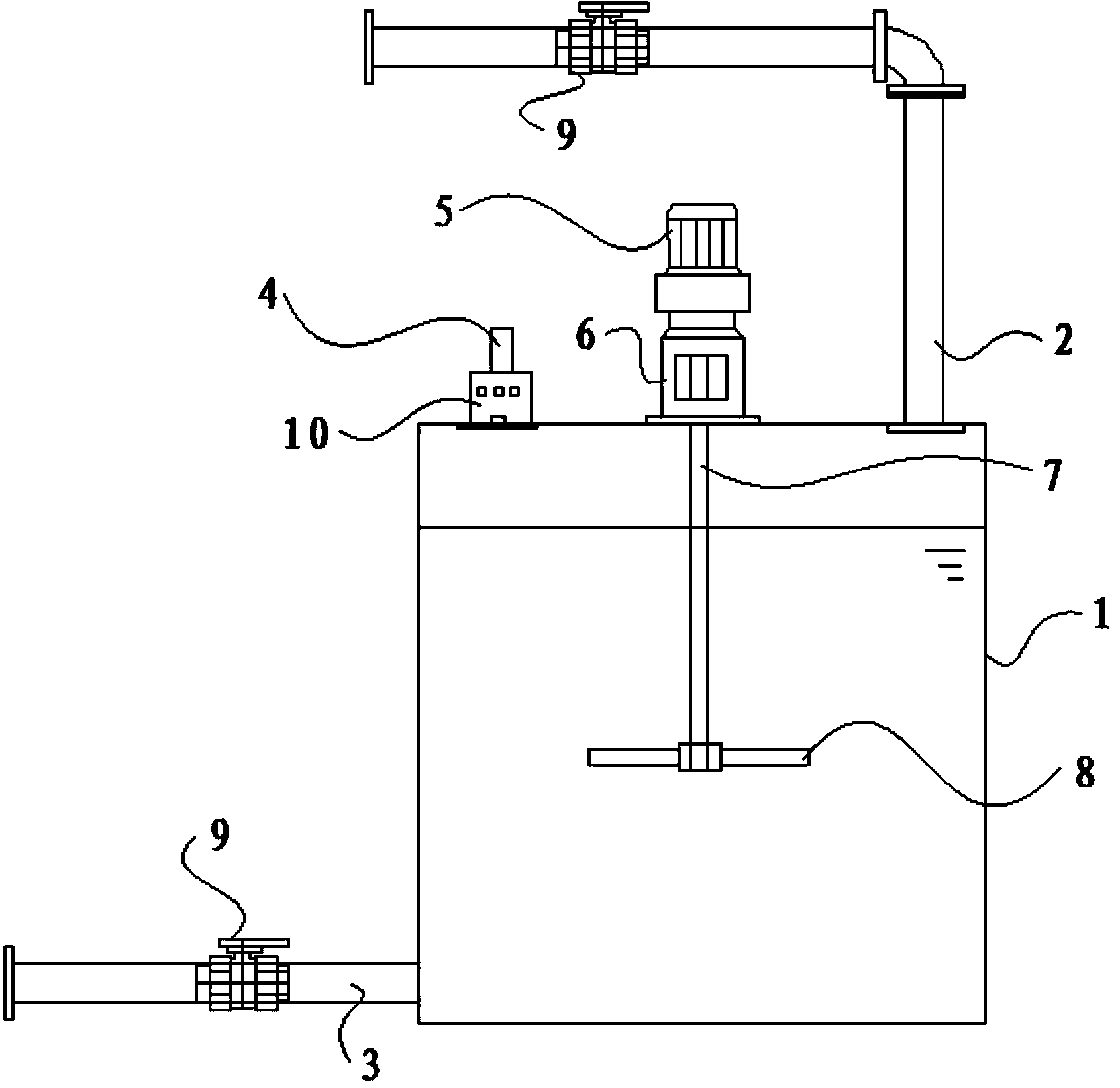

1.一种污水处理系统加药箱，其特征在于：包括箱体(1)，所述的箱体 (1)上设置有清水管(2)、出水管(3)、加药口(4)和搅拌装置，所述的清 水管(2)、加药口(4)和搅拌装置均设置于箱体(1)顶部，所述的出水管(3) 设置于箱体(1)的侧边。
2.根据权利要求1所述的一种污水处理系统加药箱，其特征在于：所述 的搅拌装置包括搅拌电机(5)、支座(6)、搅拌轴(7)和搅拌叶片(8)，所述 的搅拌电机(5)与支座(6)连接，所述支座(6)与箱体(1)连接，所述搅 拌轴(7)一端与搅拌电机(5)连接，所述搅拌轴(7)另一端穿过支座(6) 设置于箱体(1)内部，所述设置于箱体(1)内部的搅拌轴(7)的端点设置有 搅拌叶片(8)。
3.根据权利要求1所述的一种污水处理系统加药箱，其特征在于：所述 的清水管(2)和出水管(3)上均设置有计量阀(9)。
4.根据权利要求1所述的一种污水处理系统加药箱，其特征在于：所述 的加药口(4)与箱体(1)连接处设置有计量器(10)。
说明书
一种污水处理系统加药箱
技术领域
本实用新型属于污水处理设备技术领域，具体是涉及一种污水处理系统加 药箱。
背景技术
现有的污水处理机加药箱都是在加药箱的顶壁开个加药口，在加药的时候 直接从加药口倒入，这样的加药口不仅占用顶壁很大空间，而且会使整个加药 箱的体积变大，在加药的过程中还不容易控制药量;此外，加药箱中会出现药 品与清水混合不均匀，达不到所要求的药液品质，降低了污水处理效率。
实用新型内容
针对上述现有技术中的不足之处，本实用新型的目的是旨在提供一种药品 与清水混合均匀，能够准确的控制加药量的污水处理系统加药箱。
为了解决上述技术问题，本实用新型是通过以下技术方案实现的：一种污 水处理系统加药箱，其包括箱体，所述的箱体上设置有清水管、出水管、加药 口和搅拌装置，所述的清水管、加药口和搅拌装置均设置于箱体顶部，所述的 出水管设置于箱体的侧边。
优选的是，所述的搅拌装置包括搅拌电机、支座、搅拌轴和搅拌叶片，所 述的搅拌电机与支座连接，所述支座与箱体连接，所述搅拌轴一端与搅拌电机 连接，所述搅拌轴另一端穿过支座设置于箱体内部，所述设置于箱体内部的搅 拌轴的端点设置有搅拌叶片。
优选的是，所述的清水管和出水管上均设置有计量阀。
优选的是，所述的加药口与箱体连接处设置有计量器。
与现有技术相比，本实用新型具有如下优点：
在加药口与箱体连接处设置计量器，可以准确的控制加药量，以达到标准 药水质量;在箱体上设置搅拌装置，可以使药品与清水混合均匀。
