申请日2013.12.13
公开(公告)日2014.03.26
IPC分类号C02F103/32; C02F3/30
摘要
本发明公开了一种用于处理榨菜废水强化生物除磷脱氮的膜生物反应器，它是由A2/O工艺、生物膜工艺与膜生物反应器组成的一体化反应器，由厌氧池、缺氧池、好氧池、进水系统、曝气系统、排水系统和自控设备组成。厌氧池、缺氧池、好氧池中都置有半软性生物膜填料，膜组件置于好氧池内而不单独设膜分离区。该反应器通过厌氧池中生物填料上的污泥进行厌氧释磷和好氧池内的聚磷，提高污水中的总磷去除率，榨菜废水经过厌氧池后进行有机物水解酸化，有机氮进行氨化;将好氧池中的硝化液回流到缺氧池，在缺氧池内形成反硝化。本发明具有结构简单、处理污染物效能高，膜污染轻，能够同时处理高盐废水的有机物、总氮、总磷、SS等污染物。
权利要求书

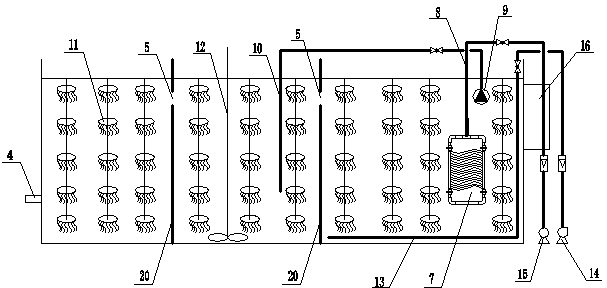

1.一种用于处理榨菜 废水强化生物除磷脱氮的膜生物反应器，其特征在于：包括顺序排列的厌氧池(1)、缺氧池(2)和好氧池(3)，污水经进水管(4)进入厌氧池(1)，厌氧池(1)与缺氧池(2)通过隔墙(20)上开设的进水孔(5)连通，缺氧池(2)与好氧池(3)通过隔墙(20)上开设的进水孔(5)连通，好氧池(3)内的硝化液通过回流泵(9)经回流管(10)抽送回流到缺氧池(2)，缺氧池(2)内置有搅拌装置(12)，好氧池(3)内置有的膜组件(7)，膜组件(7)与集水管(8)连接，处理后的污水由集水管(8)排出。
2.根据权利要求1所述的一种用于处理榨菜废水强化生物除磷脱氮的膜生物反应器，其特征在于：厌氧池(1)、缺氧池(2)和好氧池(3)内均设有半软性生物膜填料(11)，挂膜密度分别为30%、30%、40%。
3.根据权利要求2所述的一种用于处理榨菜废水强化生物除磷脱氮的膜生物反应器，其特征在于：所述好氧池(3)池底设有穿孔曝气管(13)，孔隙部位连接多孔曝气头，穿孔曝气管(13)与池外的空气泵(14)连接。
4.根据权利要求1、2或3所述的一种用于处理榨菜废水强化生物除磷脱氮的膜生物反应器，其特征在于：膜组件(7)连接的集水管(8)上设有阀门(19)，膜组件(7)通过集水管(8)与池体外的抽吸泵(15)连接。
5.根据权利要求4所述的一种用于处理榨菜废水强化生物除磷脱氮的膜生物反应器，其特征在于：所述厌氧池、缺氧池、好氧池的体积比为1∶2∶5。
说明书
一种用于处理榨菜废水强化生物除磷脱氮的膜生物反应器
技术领域
本发明属于污水处理、环境保护技术领域，具体涉及一种处理高盐高氮磷榨菜废水的强化生物除磷脱氮的膜生物反应器。
背景技术
随着三峡库区经济的快速发展，其支柱产业榨菜的生产规模越来越大，在其生产过程中每年要向三峡库区排放约500万立方米的未经处理的高盐高氮磷有机物废水，即每年排入水库的污染物有机物(以COD计)为2225万吨、氮80万吨和磷13万吨，对三峡库区水环境形成严重威胁。榨菜工业产生的废水盐度高达2%～15%，有机污染物浓度高达3～20g/L，悬浮物浓度高达7g/L，并具有很高的氮磷浓度。高盐榨菜废水对微生物活性有抑制作用，致使传统生物处理活性污泥的沉降性变差、生物反应器内微生物难以聚集，因此，采用传统生物处理法对榨菜废水进行处理具有较大的难度。所以，开发一种适用的处理高盐高氮榨菜废水的污水处理技术对解决三峡库区榨菜污水排放污染具有重大意义。
膜生物反应器(MBR)是一种将生物处理技术和膜高效过滤技术相结合的高效生化污水处理技术，也称为膜分离活性污泥法。膜生物反应器具有高效截留特点，使得系统出水悬浮物浓度极低，而且还具有使污染物快速、高效去除的优势。在榨菜废水处理中推行MBR技术，可以使反应器内大量聚集优势菌种微生物而不受盐度影响的限制，加大系统内污泥浓度，使微生物对有机物的降解更彻底。
厌氧—缺氧—好氧活性污泥法(A2/O)是一种高效的同步除磷脱氮工艺，由厌氧池、缺氧池和好氧池三个池体构成。A2/O具有构造简单、总水力停留时间短，控制运行的简单。
中国专利文献(CN102285715A)公开了一种用于处理榨菜废水的复合膜生物反应器，该技术利用单一的好氧生物膜(生物反应区)+膜生物反应器(膜分离区)来处理含盐榨菜废水，虽然可以有效地降解有机污染物，但是它对高氮磷榨菜废水的总氮(TN)和总磷(TP)去除率偏低，并且该技术将好氧反应区和膜分离区分开设置，占地面积较大，增加了系统的曝气量。
发明内容
本发明所要解决的技术问题就是提供一种用于处理高盐高氮磷榨菜废水的污水处理装置，它既能减小废水盐度对微生物的抑制作用，增加反应器内污泥的浓度，增强微生物对有机物的降解能力，又能提高TN、TP的去除效率，且能减小占地面积。
为了解决的上述技术问题，本发明包括顺序排列的厌氧池、缺氧池和好氧池，污水经进水管进入厌氧池，厌氧池与缺氧池通过隔墙上开设的进水孔连通，缺氧池与好氧池通过隔墙上开设的进水孔连通，好氧池内的硝化液通过回流泵经回流管抽送回流到缺氧池，缺氧池内置有搅拌装置，好氧池内置有的膜组件与集水管连接，处理后的污水由集水管排出。
由于厌氧池—缺氧池—好氧池与膜生物反应器的组合，一方面可以使反应器内污泥沉降性能不受盐度的影响，另一方面可以克服单一好氧生物膜法处理高氮磷榨菜废水脱氮磷效率低的缺点，提高系统对总氮总磷的去除效率。好氧池内设置膜组件，不单独设立膜分离区，减小了占地面积。
所以本发明的技术效果是：减小了废水盐度对微生物的抑制作用，增加了反应器内污泥的浓度，增强了微生物对有机物的降解能力，提高了TN、TP的去除效率，减小了占地面积。
