申请日2010.06.18
公开(公告)日2011.01.05
IPC分类号C02F1/463; C02F9/06
摘要
本实用新型涉及污水处理领域，具体涉及一套采用电絮凝膜分离法的污水净化装置，包括水槽、排水管和回水管等，所述装置还包括膜分离装置，其一端与所述回水管连接，另一端连接到出水管，膜分离装置中设有中空纤维膜和电极，所述电极是成对设置的，所述电极与直流电源连接。本装置联合使用了电絮凝和膜分离技术，能够有效除去污水中的磷与有机物，比常规的絮凝技术具有更高的效率，能获得更好的水质，还可有效地减少设备体积，提高处理效率，而且无须添加絮凝剂。

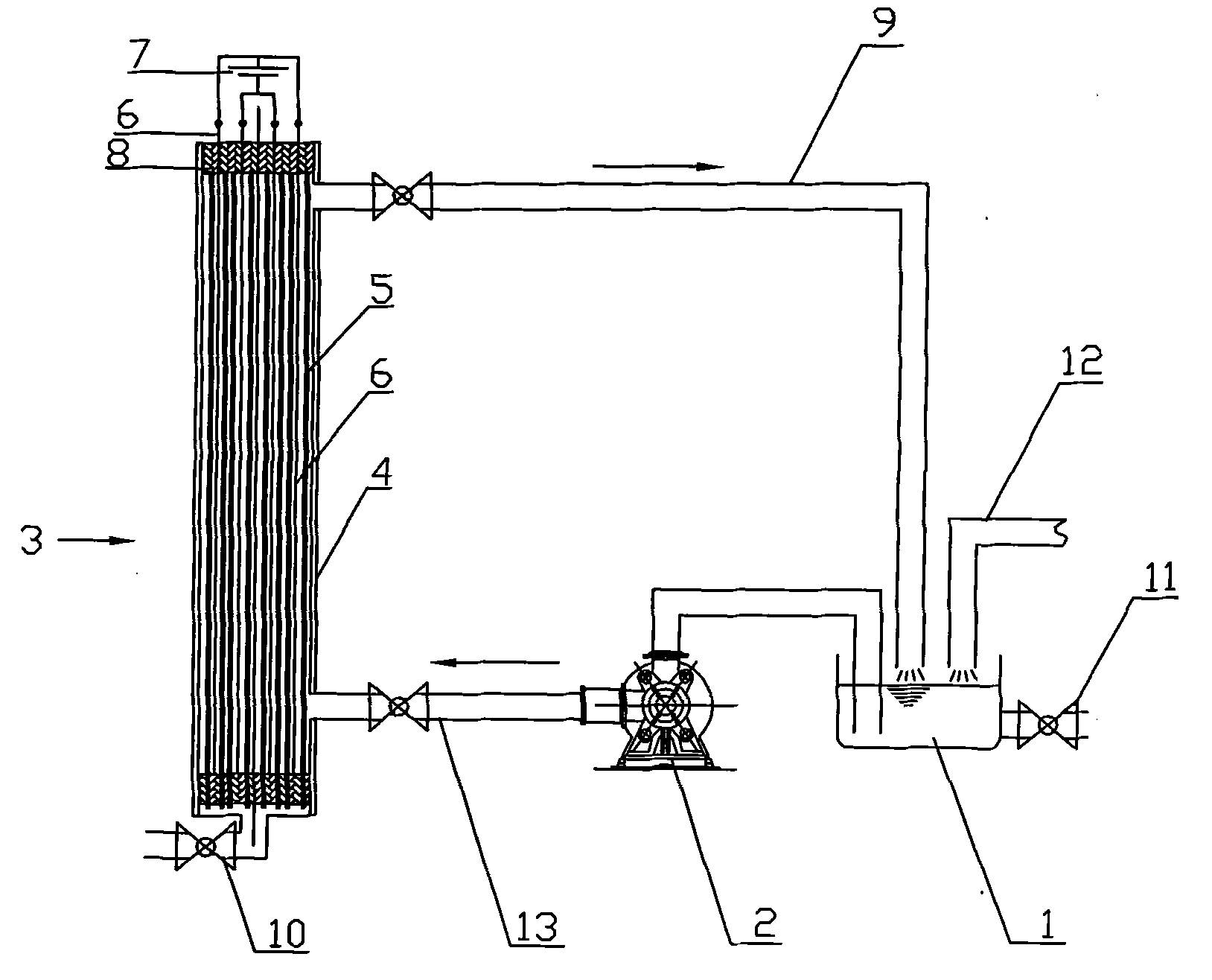

摘要附图
权利要求书
1.一种采用电絮凝膜分离法的污水净化装置，包括水槽和与所述水槽相连的输水泵和输水管，所述水槽设有排水阀和与之相连的排水管，所述水槽还设有回水管，其特征在于所述装置还包括膜分离装置，所述膜分离装置一端通过阀门与所述回水管连接，另一端通过阀门连接到出水管，所述膜分离装置包括外壳和设置在所述外壳内的中空纤维膜和电极，所述电极是成对设置的，每对的两个电极之间为平行设置，所述电极与直流电源连接，所述电极与中空纤维膜通过固定组件安装在所述外壳中。
2.根据权利要求1所述的污水净化装置，其特征在于所述电极有一对或多对。
3.根据权利要求1所述的污水净化装置，其特征在于所述电极是铁或铝制成的电极丝或电极板。
4.根据权利要求1或3所述的污水净化装置，其特征在于所述每对电极丝或电极板之间，每个电极间的距离为0.5-5cm。
5.根据权利要求1或3所述的污水净化装置，其特征在于接通所述直流电源后，所述电极板之间的电流密度为10-90A/m2。
6.根据权利要求1所述的污水净化装置，其特征在于所述固定组件是以环氧树脂制成的固定支架。
7.根据权利要求1所述的污水净化装置，其特征在于所述膜分离装置的外壳是圆柱形的。
8.根据权利要求1所述的污水净化装置，其特征在于所述直流电源具有间歇调节开关。
说明书
采用电絮凝膜分离法的污水净化装置
【技术领域】
本实用新型涉及污水处理装置，特别是一种采用电絮凝膜分离法除去污水中磷与有机物的装置。
【背景技术】
水体富营养化已成为全球关注的问题，特别是在我国经济高速发展的今天，富营养化已严重影响了河流与湖泊的生态，并进一步威胁到周围与下游居民的用水安全。水体富营养化的主要原因是由于生活污水与工业废水中含有大量的磷，为水生生物提供了过于充足的营养，导致水生生物疯长。大量死亡的水生生物沉入湖底，被微生物分解，消耗大量的溶解氧，从而使水体中的鱼类等生物因缺氧而死亡。因此去除水中的磷迫在眉睫。
电絮凝是一种有效的去除水中磷的方法，但由于电絮凝过程中形成絮状物，需要较长时间的沉淀，或需要经过简单的过滤才能去掉絮状物，这种处理方法获得的水质仍然较差。
例如中国实用新型专利CN2789234Y公开的一种用于处理含油污水的电絮凝装置，其壳体内部设有絮凝室，絮凝室内部安装有电解极板，所述进液口处设有可使含油污水平稳进入絮凝室的折流箱等。
又例如中国实用新型专利CN201439498U公开的同轴电絮凝水处理系统，包括水泵、供水控制装置、反应装置、同轴电絮凝反应器及高频智能化自适应电源，高频智能化自适应电源连接同轴电絮凝反应器的电极板，提供反应需要的电能;固液分离装置、污泥处理装置和敏化剂添加罐等。均存在上述技术缺陷。
【实用新型内容】
[要解决的问题]
本实用新型为了克服电絮凝除磷技术的不足，将电絮凝与膜过滤技术相结合，提供一种采用电絮凝膜分离法净化污水的装置，能有效去除污水中的磷与有机物，提高除磷效率与出水水质。
[技术方案]
为了实现上述目的，本实用新型提供了一种采用电絮凝膜分离法的污水净化装置，包括水槽和与所述水槽相连的输水泵和输水管，所述水槽设有排水阀和与之相连的排水管，所述水槽还设有回水管，其中，所述装置还包括膜分离装置，所述膜分离装置一端通过阀门与所述回水管连接，另一端通过阀门连接到出水管，所述膜分离装置包括外壳和设置在所述外壳内的中空纤维膜和电极，所述电极是成对设置的，每对的两个电极之间为平行设置，所述电极与直流电源连接，所述电极与中空纤维膜通过固定组件安装在所述外壳中。
所述中空纤维例如采用中国发明专利申请200810227223.6、200910119291.5、200910090955.X、200910259973.6和/或200910243466.3公开的技术。
根据上述污水净化装置的一种优选的具体实施方式，其中所述电极有一对或多对。
优选的，所述电极是铁或铝制成的电极丝或电极板。
根据一种优选的具体实施方式，所述每对电极丝或电极板之间，每个电极间的距离为0.5-5cm。
更优选的，接通所述直流电源后，所述电极板之间的电流密度为10-90A/m2。
根据上述污水净化装置的一种具体实施方式，所述固定组件是以环氧树脂制成的固定支架。
根据上述污水净化装置的另一种具体实施方式，所述膜分离装置的外壳是圆柱形的。
根据上述污水净化装置的一种优选的具体实施方式，其中所述直流电源具有间歇调节开关。
装置运行时，污水从水槽通过输水泵和输水管进入膜分离装置内，在膜分离装置内，对电极加上直流电后，电解产生的金属离子(铁离子或铝离子)与污水中的磷酸根发生反应，形成絮状物，然后经中空纤维膜过滤后，絮状物被截留，干净水从过滤水出水管排出。当膜分离装置内的絮状物达到一定浓度后，使污物回流到水槽，与水槽中的沉淀物一起排出。
[有益效果]
本实用新型的污水净化装置能够有效地将电絮凝技术与膜分离技术有机地结合在一起，用于去除污水中磷与有机物，其优点在于：
①电絮凝和膜分离技术的联合使用能够有效除去污水中的磷与有机物，比常规的絮凝技术具有更高的效率;
②中空纤维膜可有效地过滤电絮凝过程中形成的絮凝物，过滤后的水有更好的水质;
③电极与膜集成在同一个设备中，可有效地减少设备体积，提高处理效率;
④本装置运行时无须添加絮凝剂。
