申请日2014.01.13
公开(公告)日2014.11.12
IPC分类号C02F3/00
摘要
本实用新型涉及废水处理储罐模架，包括模框架本体，所述膜框架本体上设有膜片定位架，所述膜框架本体侧部设有侧板，所述膜框架本体侧部连接有积水管和曝气管，所述积水管包括钢板、设在钢板一端的钢管、设在钢板一侧的若干个积水孔，本结构设计一种能够加强膜片固定的效果的膜架，提高结构安全稳定性，安装方便。
权利要求书

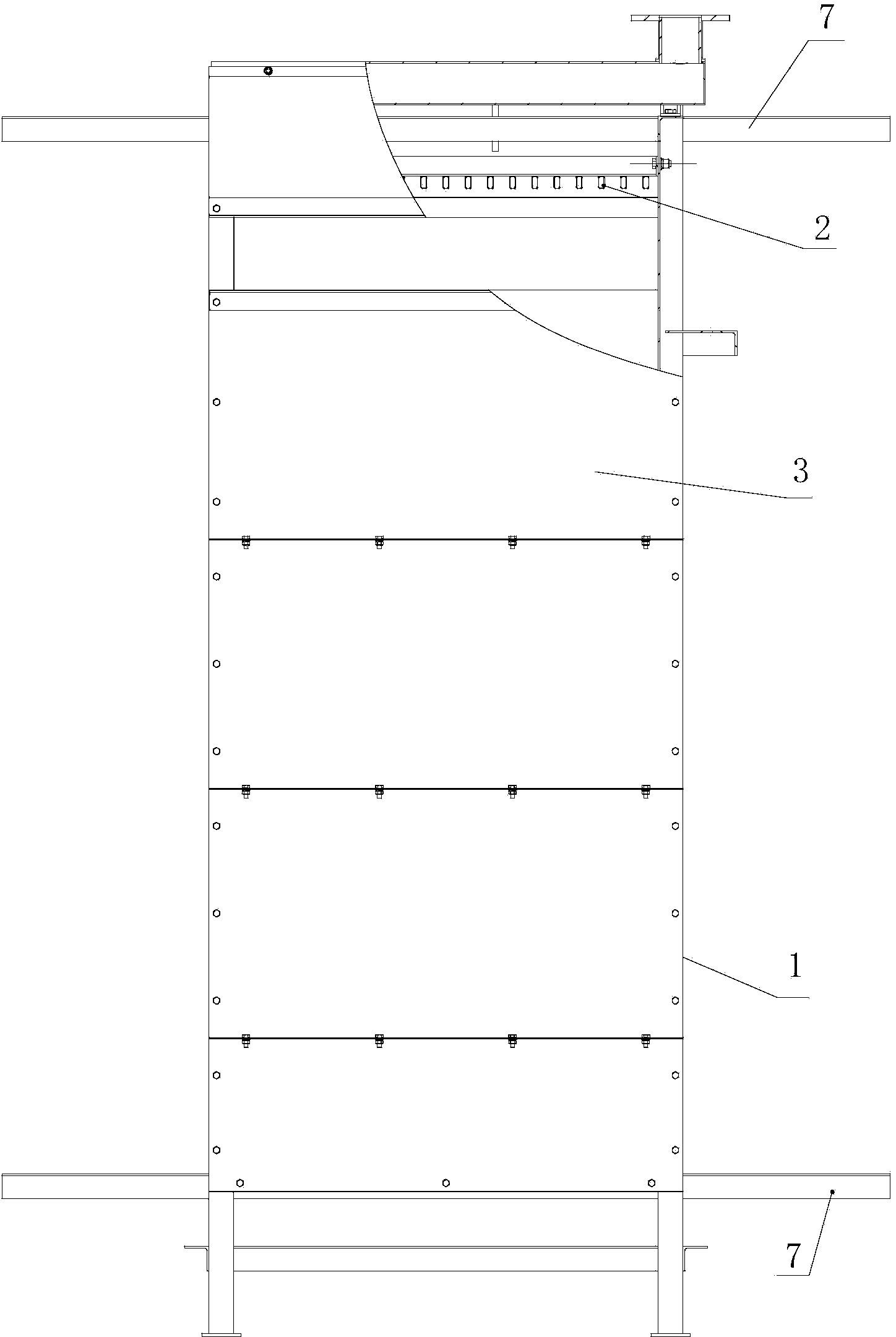

1.废水处理储罐模架，包括模框架本体(1)，其特征是：所述膜框架本体(1) 上设有膜片定位架(2)，所述膜框架本体(1)侧部设有侧板(3)，所述膜框 架本体(1)侧部连接有积水管(4)和曝气管(5)，所述积水管(4)包括钢 板(41)、设在钢板(41)一端的钢管(42)、设在钢板(41)一侧的若干个 积水孔(43)。
2.根据权利要求1所述的废水处理储罐模架，其特征是：所述钢管(42)上设 有用于固定在模框架本体(1)上的折弯板(44)，所述钢板(41)上位于积 水孔(43)上侧设有若干个螺孔(45)。
3.根据权利要求1所述的废水处理储罐模架，其特征是：所述膜框架本体(1) 两侧设有保护罩(6)。
4.根据权利要求3所述的废水处理储罐模架，其特征是：所述保护罩(6)包括 U形罩体(61)、设在U形罩体(61)两端与模框架本体(1)连接的连接部 (62)、设在连接部(62)上的直角板(63)。
5.根据权利要求1所述的废水处理储罐模架，其特征是：所述模框架本体(1) 上下两端均设有水平定位架(7)。
说明书
废水处理储罐模架
技术领域
本实用新型具体涉及废水处理储罐模架。
背景技术
膜生物反应器工艺是膜分离技术与生物技术有机结合的新型废水处理技 术。它利用膜分离设备将生化反应池中的活性污泥和大分子有机物截留住，省 掉二沉池。活性污泥浓度因此大大提高，水力停留时间和污泥停留时间可分别 控制，而男讲解的物质在反应器中不断反应、降解。因此，膜-生物反应器工艺 通过膜分离技术大大提高了生物反应器的功能。与传统的生物处理方法相比， 具有生化效率高、抗负荷冲击能力强、出水水质稳定、占地面积小、排泥周期 长，易实现自动控制等优点，而这一膜生物反应一般在相应结构的模架上才能 进行，以往的模架结构都比较简单，也不太稳定，使用寿命短，同时影响了膜 片的分离效率。
发明内容
本实用新型所要解决的技术问题在于提供废水处理储罐模架，设计一种能 够加强膜片固定的效果的膜架，提高结构安全稳定性，安装方便。
为解决上述现有的技术问题，本实用新型采用如下方案：废水处理储罐模 架，包括模框架本体，所述膜框架本体上设有膜片定位架，所述膜框架本体侧 部设有侧板，所述膜框架本体侧部连接有积水管和曝气管，所述积水管包括钢 板、设在钢板一端的钢管、设在钢板一侧的若干个积水孔。
作为优选，所述钢管上设有用于固定在模框架本体上的折弯板，所述钢板 上位于积水孔上侧设有若干个螺孔，本结构通过折弯板将钢管固定在模框架本 体上，结构稳定，该钢板通过螺孔和螺杆固定，加强了钢板的稳定性。
作为优选，所述膜框架本体两侧设有保护罩，本结构膜框架本体两侧的保 护罩对膜片定位架具有一定的定位和保护作用。
作为优选，所述保护罩包括U形罩体、设在U形罩体两端与模框架本体连 接的连接部、设在连接部上的直角板，本结构保护罩由U形罩体、设在U形罩 体的连接部和直角板组成，便于保护罩与模框架本体很好的固定，制造方便， 结构合理。
作为优选，所述模框架本体上下两端均设有水平定位架，本结构模框架本 体上下两端的水平定位架进一步加强模框架本体的稳定作用，提高操作安全 性。
有益效果：
本实用新型采用上述技术方案提供废水处理储罐模架，设计一种能够加强 膜片固定的效果的膜架，提高结构安全稳定性，安装方便。
