申请日2010.06.24
公开(公告)日2011.02.23
IPC分类号B08B15/02; B01D21/02
摘要
本实用新型公开了一种圆形污水处理池随动式加盖装置，包括圆形的污水池上水平方向的密封盖，该密封盖周边设置垂直密封板，上部水平方向的密封盖和周边垂直密封板为一个整体密封机构，整个密封机构与底部转动轮的连接，垂直密封板盖边缘向下垂直延伸至水封中。本实用新型结构合理，池中气体可以通过集气管排出，同时密封效果良好。加盖装置与刮泥机装置一起同步运动，刮泥机位于加盖装置的外面，加盖的内部空间很小。

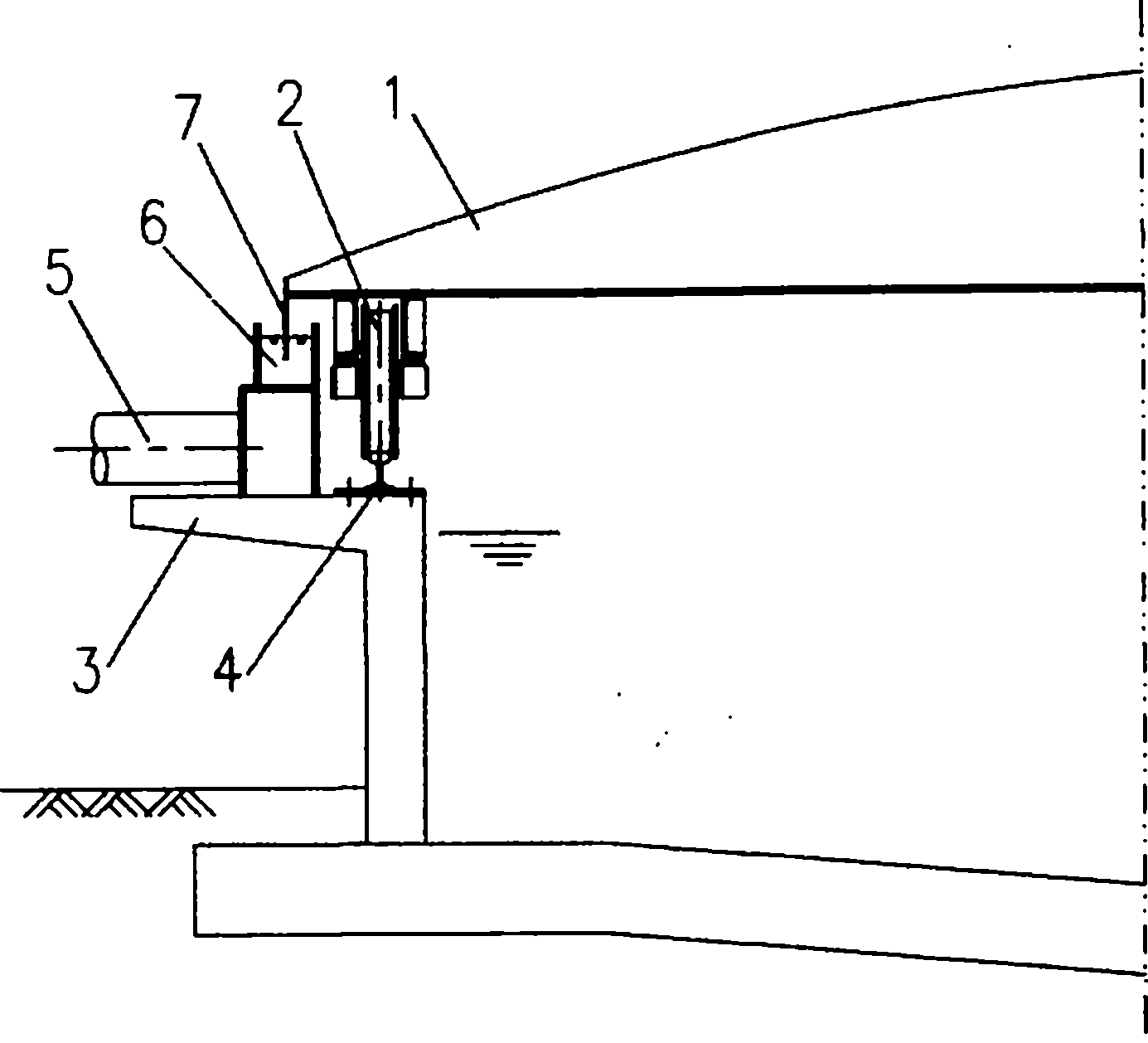

摘要附图
权利要求书
1.一种圆形污水处理池随动式加盖装置，其特征是：包括圆形的污水池上水平方向的密封盖，该密封盖周边设置垂直密封板，上部水平方向的密封盖和周边垂直密封板为一个整体密封机构，整个密封机构与底部转动轮的连接，垂直密封板盖边缘向下垂直延伸至水封中。
2.根据权利要求1所述的圆形污水处理池随动式加盖装置，其特征是：在圆形的污水池周边设置一圈矩形密封集气管道或密封板，该矩形密封集气管道或密封板底部固定在池口上，上部为一个水槽，上部密封盖边缘向下垂直的密封盖板延伸至该水槽中，在矩形密封集气管道或密封板底部周边开有集气孔。
说明书
圆形污水处理池随动式加盖装置
技术领域：
本实用新型涉及一种污水处理池加盖装置。
背景技术：
现有的城市污水处理厂，大部分都设置或建造一次沉淀池和二次沉淀池，而且沉淀池的直径都在十几米乃至五六十米左右，沉淀池上还有转动的刮泥机。由于污水处理工艺的特点，现有的十米以上的沉淀池均有臭气的产生。为了治理臭气，则必须要对池体密封加盖和收集气体，由于沉淀池上有转动的刮泥机，因此在加盖的时候，只能在池的上方搭建一个房屋，且房屋应该密封的，同时，刮泥机等均在该密封的房屋内，这样的加盖方式就导致了以下问题的出现：
1、增加设备安全隐患，设备置于密封的室内，密封后室内臭气浓度高，给设备增加安全隐患，增加了设备故障，缩短了设备的使用寿命。
2、增加人生安全隐患，若进入室内检修设备，会导致人身安全事故，增加人生安全隐患。
3、由这种方式加盖，构筑物(密封)体积比较大，一次性加盖密封投资大，另外，为了达到对臭气的处理效果，则处理风量必须大幅度提高，增加了除臭设备一次性投资和运行成本。
由于存在上述问题，目前在污水处理厂的一次沉淀池、二次沉淀池加盖，尤其对带有转动刮泥机的沉淀池的加盖一直没有很好的加盖方式来解决。
发明内容：
本实用新型的目的在于提供一种结构合理，密封性能好的污水处理池随动式加盖装置。
本实用新型的技术解决方案是：
一种圆形污水处理池随动式加盖装置，其特征是：包括圆形的污水池上水平方向的密封盖，该密封盖周边设置垂直密封板，上部水平方向的密封盖和周边垂直密封板为一个整体密封机构，整个密封机构与底部转动轮的连接，垂直密封板盖边缘向下垂直延伸至水封中。
在圆形的污水池周边设置一圈矩形密封集气管道或密封板，该矩形密封集气管道或密封板底部固定在池口上，上部为一个水槽，上部密封盖边缘向下垂直的密封盖板延伸至该水槽中，在矩形密封集气管道或密封板底部周边开有集气孔。
本实用新型结构合理，池中气体可以通过集气管排出，同时密封效果良好。水池上的密封盖(或膜)都安装在底部转动轮上，随着底部转动轮的转动，密封盖也随之转动。加盖装置与刮泥机装置一起同步运动，刮泥机位于加盖装置的外面，加盖的内部空间很小。池的密封由顶部加盖部分和周边密封两部分组成，顶部的密封方式依靠盖来实现，周边的密封是由密封盖外缘向下延伸的裙边和水封组成。由于盖板比较大，盖板会存在一定性的不规则及不均匀，导致裙边也会相对会有高低的变动，会有间隙存在，水封的作用就是合理而有效的控制此处的缝隙，防止臭气的外泄。
集气由集气管来实现，集气管围绕池口密封好，在内侧均匀开口，然后在集气管外侧用风机引出臭气以达到集气的目的。
